Guide de configuration de la carte mère
ESCON Module 50/8 Motherboard (586048)
5.7.2.6

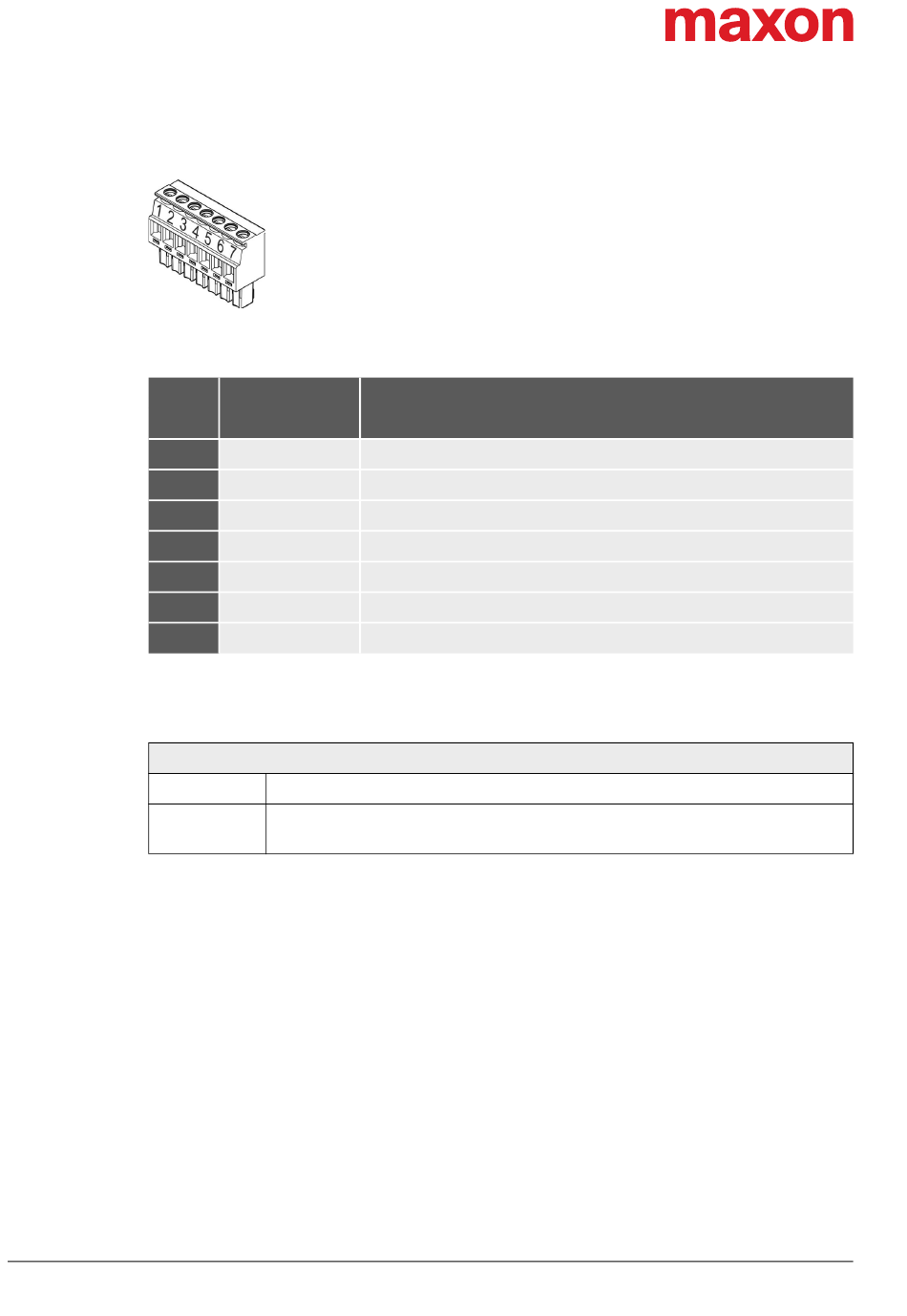

Illustration 5-36 ESCON Module 50/8 MoBo – Connecteur mâle E/S analogiques J6
J6
Broche
Tableau 5-28
Type
Câbles adaptés
Tableau 5-29
5-50
E/S analogiques (J6)
Signal
1 AnIN1+
2 AnIN1−
3 AnIN2+
4 AnIN2−
5 AnOUT1
6 AnOUT2
7 GND
ESCON Module 50/8 MoBo – Connecteur mâle E/S analogiques J6 – Affectation des bro-
ches & câblage
Borne à vis LP enfichable, 7 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module 50/8 MoBo – Connecteur mâle E/S analogiques J6 – Spécification & acces-
soires
Entrée analogique 1, signal positif
Entrée analogique 1, signal négatif
Entrée analogique 2, signal positif
Entrée analogique 2, signal négatif
Sortie analogique 1
Sortie analogique 2
Mise à la terre
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Description
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
