Guide de configuration de la carte mère
ESCON Module 50/8 Motherboard (586048)
Section du câble
Longueur
Côté A
Côté B
Tableau 5-25
Méthode recommandée
• Les signaux différentiels sont suffisamment protégés contre les champs électriques parasites. Nous
recommandons par conséquent de procéder au raccordement à l'aide d'un signal d'entrée diffé-
rentiel. Le contrôleur supporte les deux possibilités de manière identique, différentielle et asymétrique.
• Le contrôleur n'exige aucune impulsion d'index (Ch I, Ch I\).
• Pour obtenir les meilleures performances, nous recommandons instamment d'utiliser un codeur
avec attaque de ligne (Line Driver). Des flancs de déclenchement plats peuvent sinon limiter la vitesse.
5-48

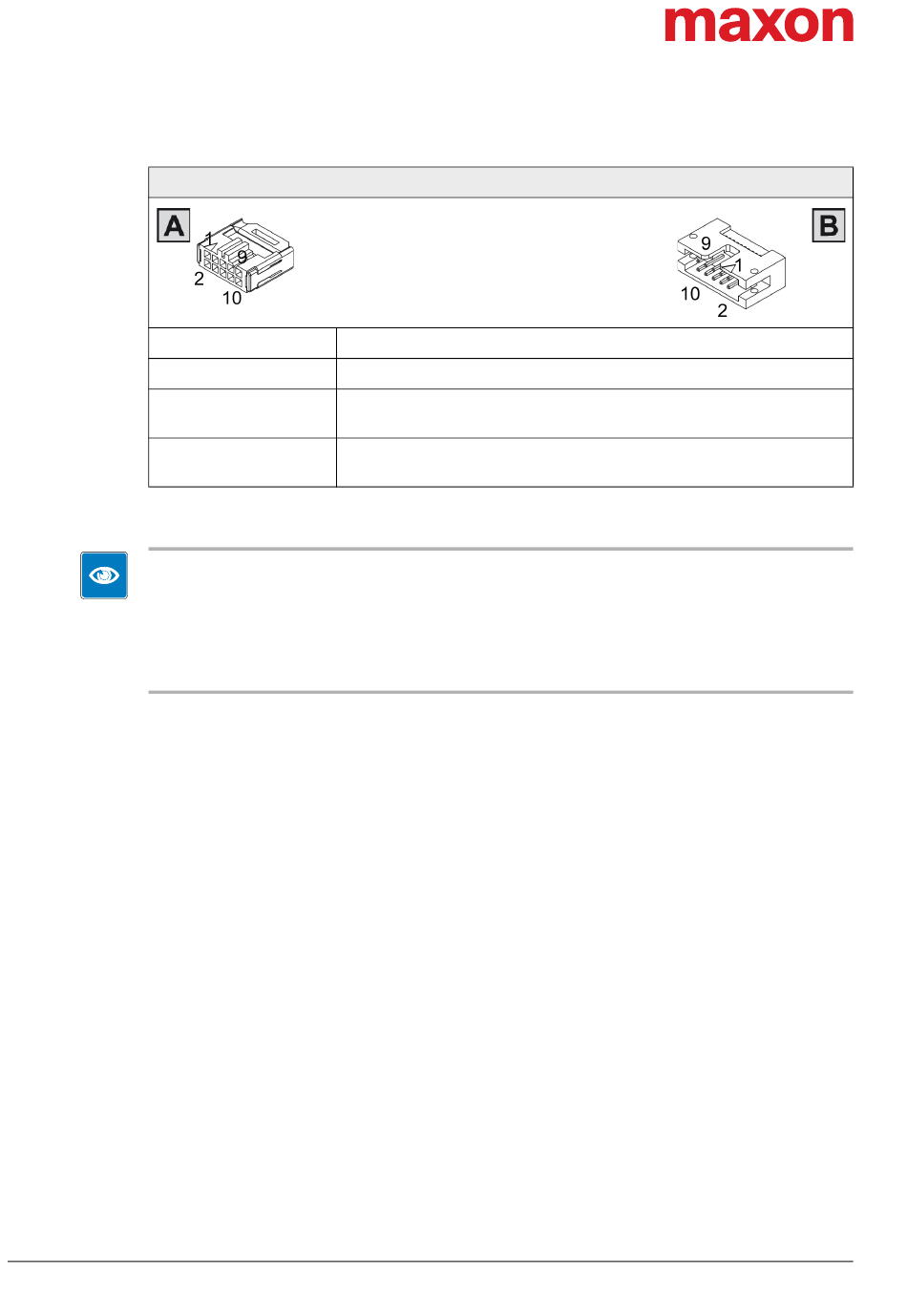

Encoder Cable (275934)
10 x AWG28, gaine ronde, câble en nappe, pas 1,27 mm
3 m
Connecteur femelle DIN 41651, pas 2,54 mm, 10 pôles, avec décharge de
traction
Connecteur mâle DIN 41651, pas 2,54 mm, 10 pôles, avec décharge de
traction
ESCON Module 50/8 MoBo – Encoder Cable
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
