Illustration 3-15 Connecteur Femelle Usb J7; Connecteur Femelle Usb J7 - Affectation Des Broches & Câblage; Usb Type A - Micro B Cable - Maxon ESCON Module 50/5 Documentation Technique

Configuration
Connexions
3.3.6
La connexion à chaud de l'interface USB risque d'endommager le matériel
Si l'interface USB est raccordée lorsque l'alimentation électrique est activée (connexion à chaud), les diffé-
rences de potentiel éventuellement élevées des blocs d'alimentation de la commande et du PC/ordinateur
portable risquent d'endommager le matériel.
• Éviter les différences de potentiel entre l'alimentation électrique de la commande et celle du PC/ordina-
teur portable ou les compenser si possible.
• Enficher tout d'abord le connecteur USB, allumer seulement ensuite l'alimentation électrique de la com-
mande.

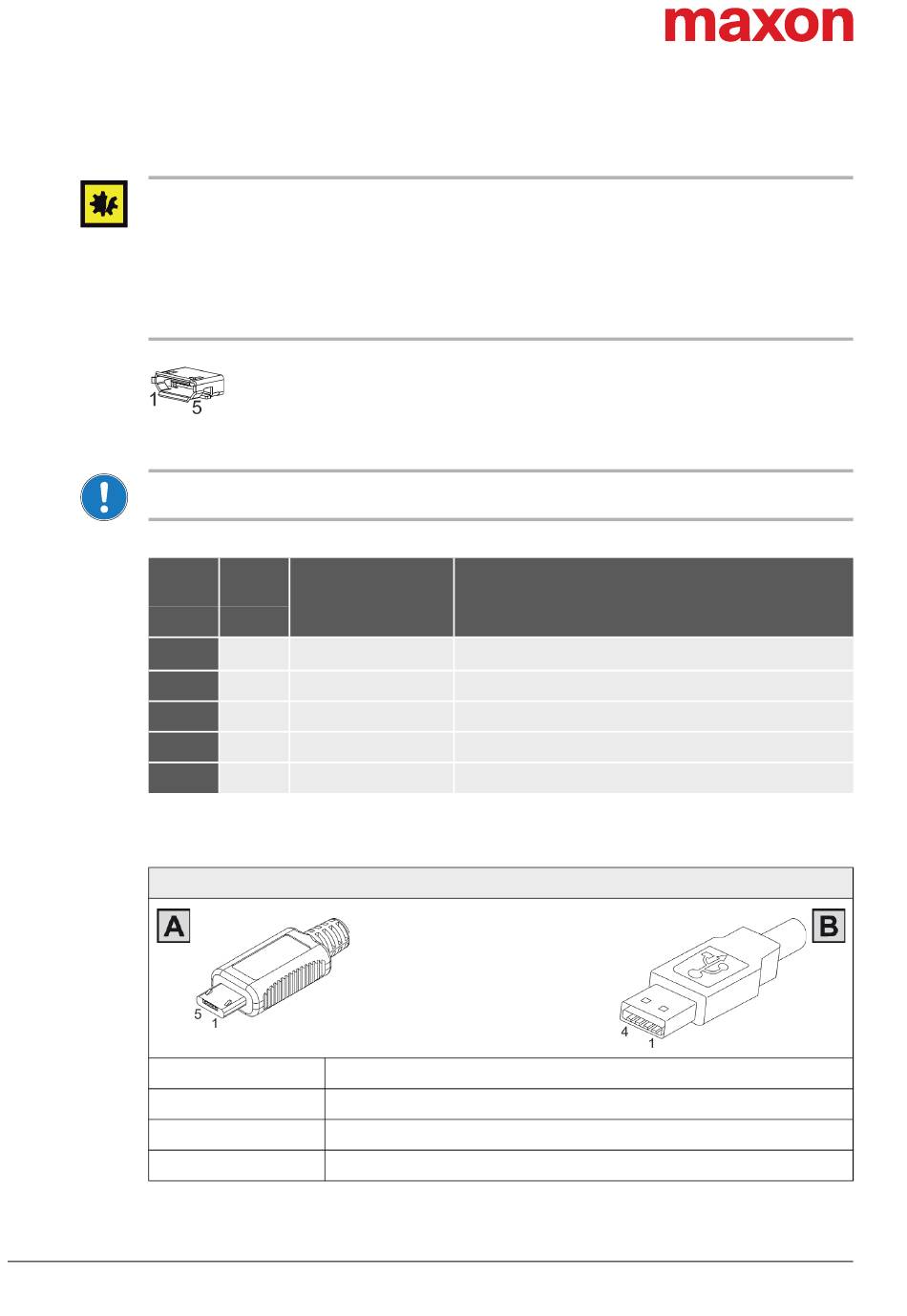

Illustration 3-15 Connecteur femelle USB J7

Remarque
La colonne «Côté B» (
J7 &
côté A
Broche
Tableau 3-9
Section du câble
Longueur
Côté A
Côté B
Tableau 3-10
3-24
USB (J7)

Tableau 3-9) correspond à l'interface USB de votre PC.
Côté B
Signal
Broche
V
1
1
BUS
2 D−
2
3 D+
3
– ID
4
4 GND
5
Connecteur femelle USB J7 – Affectation des broches & câblage
Conforme aux spécifications USB 2.0 / USB 3.0
1,5 m
Type USB «micro B», connecteur mâle
Type USB «A», connecteur mâle

USB Type A - micro B Cable

Description
Tension d'alimentation du bus sur USB +5 VDC
Data− USB (torsadé avec Data+)
Data+ USB (torsadé avec Data−)
Non attribué
Mise à la terre USB
USB Type A - micro B Cable (403968)
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
