Configuration
Connexions
3.3.3
Méthode recommandée
• Les signaux différentiels sont suffisamment protégés contre les champs électriques parasites.
Nous recommandons par conséquent de procéder au raccordement à l'aide d'un signal
d'entrée différentiel. Le contrôleur supporte les deux possibilités de manière identique, différentielle et
asymétrique.
• Le contrôleur n'exige aucune impulsion d'index (Ch I, Ch I\).
• Pour obtenir les meilleures performances, nous recommandons instamment d'utiliser
un codeur avec attaque de ligne (Line Driver). Des flancs de déclenchement plats peuvent
sinon limiter la vitesse.
Tension d'entrée différentielle min.
Tension maximum d'entrée
Récepteur de ligne (Line Receiver, interne)
Fréquence maximum d'entrée

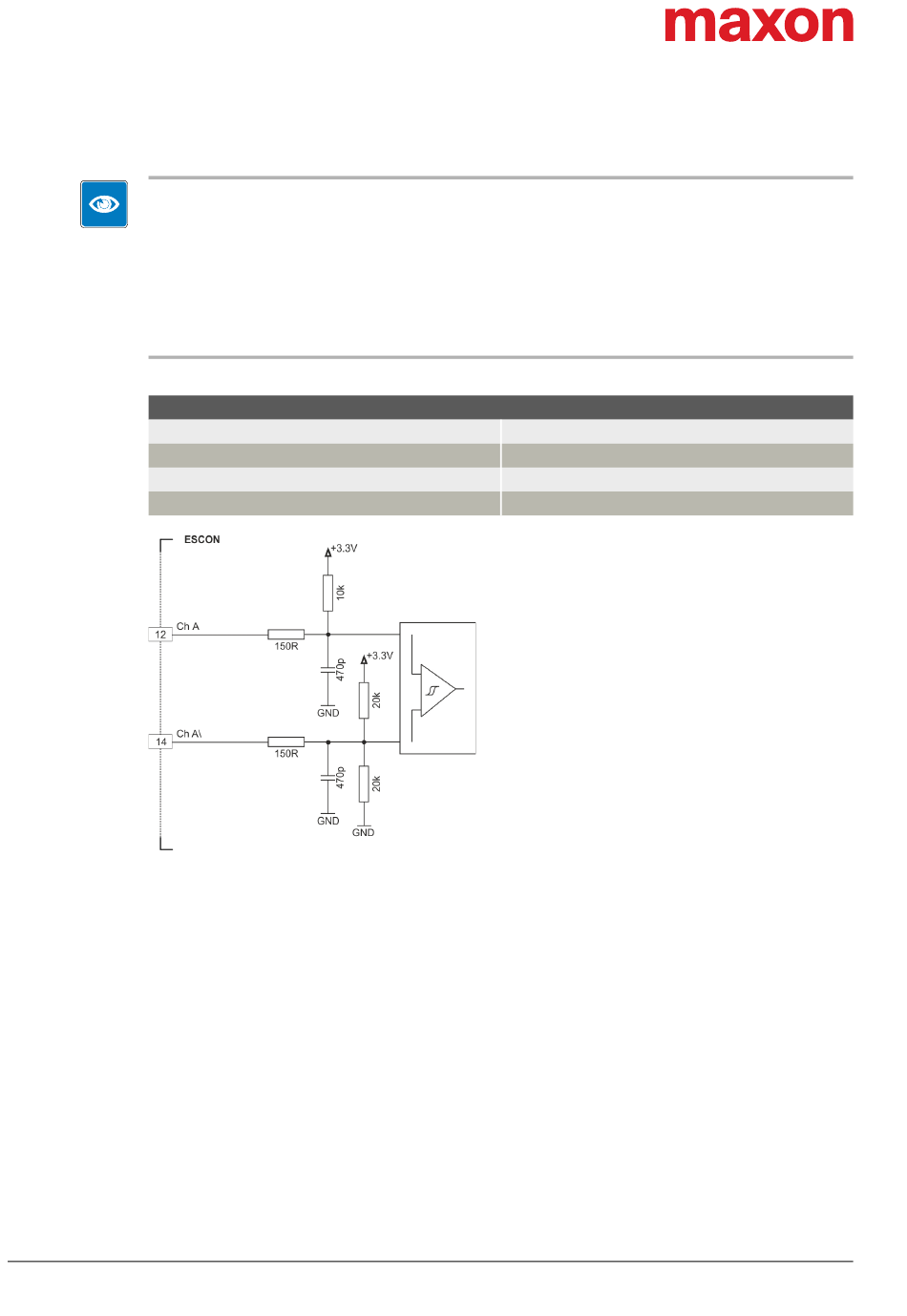

Illustration 3-6 Câblage d'entrée codeur Ch A «Différentiel» (dans le principe, s'applique aussi à Ch B)
3-18
Codeur
Différentiel
±200 mV
+12 VDC / −12 VDC
EIA RS422 Standard
1 MHz
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
