Illustration 5-34 Escon Module Mobo - Connecteur Mâle À E/S Numériques J5; Tableau 5-25 Escon Module Mobo - Connecteur Mâle E/S Numériques J5 - Affectation Des Broches & Câblage; Tableau 5-26 Escon Module Mobo - Connecteur Mâle E/S Numériques J5 - Spécification & Accessoires - Maxon ESCON Module 50/5 Documentation Technique

5.7.3.3

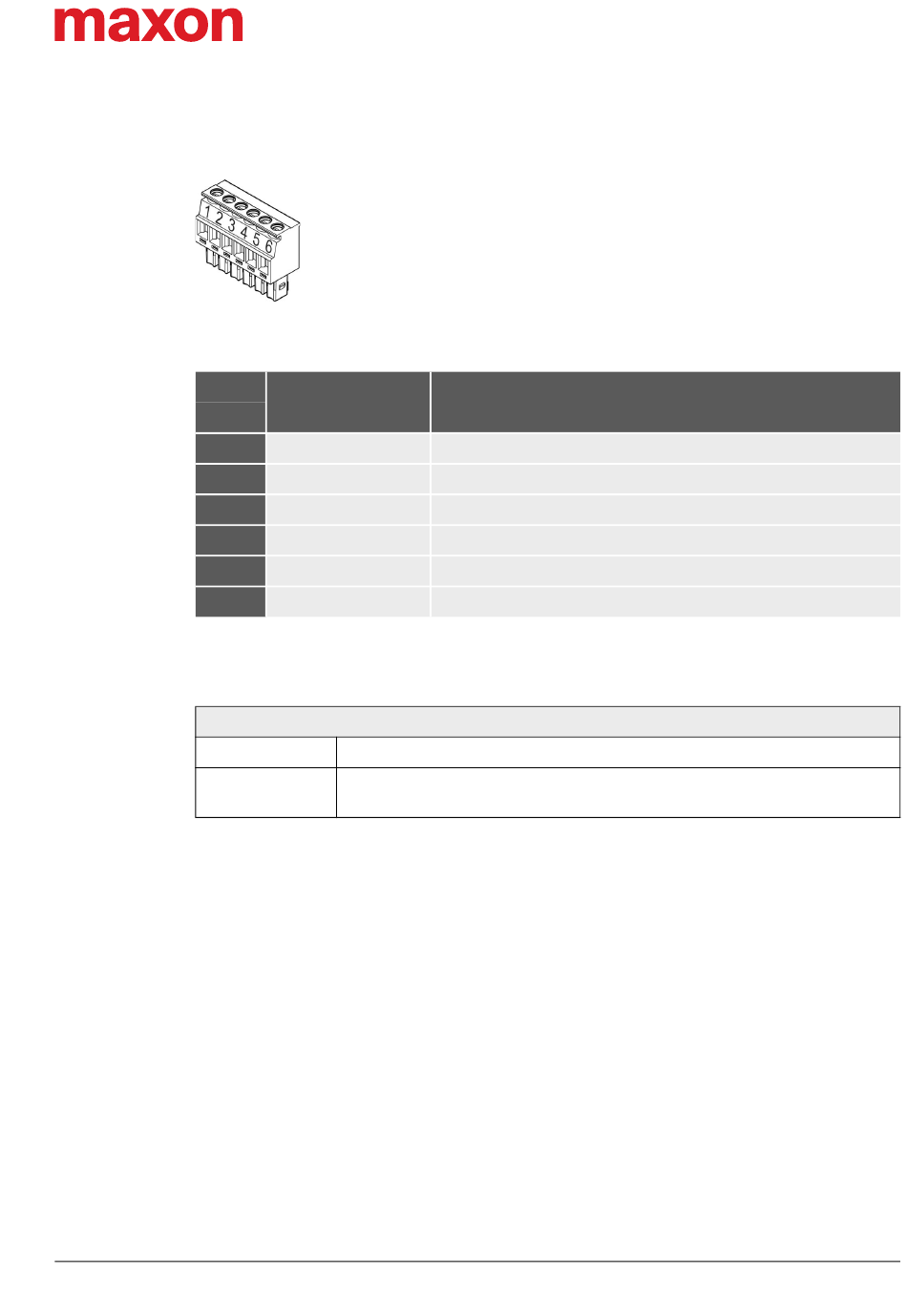

Illustration 5-34 ESCON Module MoBo – Connecteur mâle à E/S numériques J5
J5
Broche
Tableau 5-25
Type
Câbles adaptés
Tableau 5-26
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
E/S numériques (J5)
Signal
DigIN1
1
DigIN2
2
DigIN/DigOUT3
3
DigIN/DigOUT4
4
GND
5
+5 VDC
6
ESCON Module MoBo – Connecteur mâle E/S numériques J5 – Affectation des broches &
câblage
Borne à vis LP enfichable, 6 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module MoBo – Connecteur mâle E/S numériques J5 – Spécification & accessoires
Description
Entrée numérique 1
Entrée numérique 2
Entrée/sortie numérique 3
Entrée/sortie numérique 4
Mise à la terre
Tension de sortie auxiliaire (+5 VDC;
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Guide de configuration de la carte mère
ESCON Module Motherboard (438779)
10 mA)
≤
5-45
