Guide de configuration de la carte mère
Affectation des broches
5.4
Affectation des broches
Pour obtenir des indications détaillées, consulter Chapitre "3.3 Connexions" à la page 3-15.
5.5
Caractéristiques techniques
Pour obtenir des indications détaillées, consulter Chapitre "2 Spécifications" à la page 2-9.
5.6
Schéma coté
Pour accéder au schéma coté, consulter Illustration 2-2 à la page 2-11.
5.7
ESCON Module Motherboard (438779)
La carte mère ESCON Module Motherboard (désignée plus loin par ESCON Module MoBo) disponible
représente l'alternative à une carte mère conçue par l'utilisateur. Elle comporte toutes les connexions
nécessaires, disposées sur des blocs de jonction.

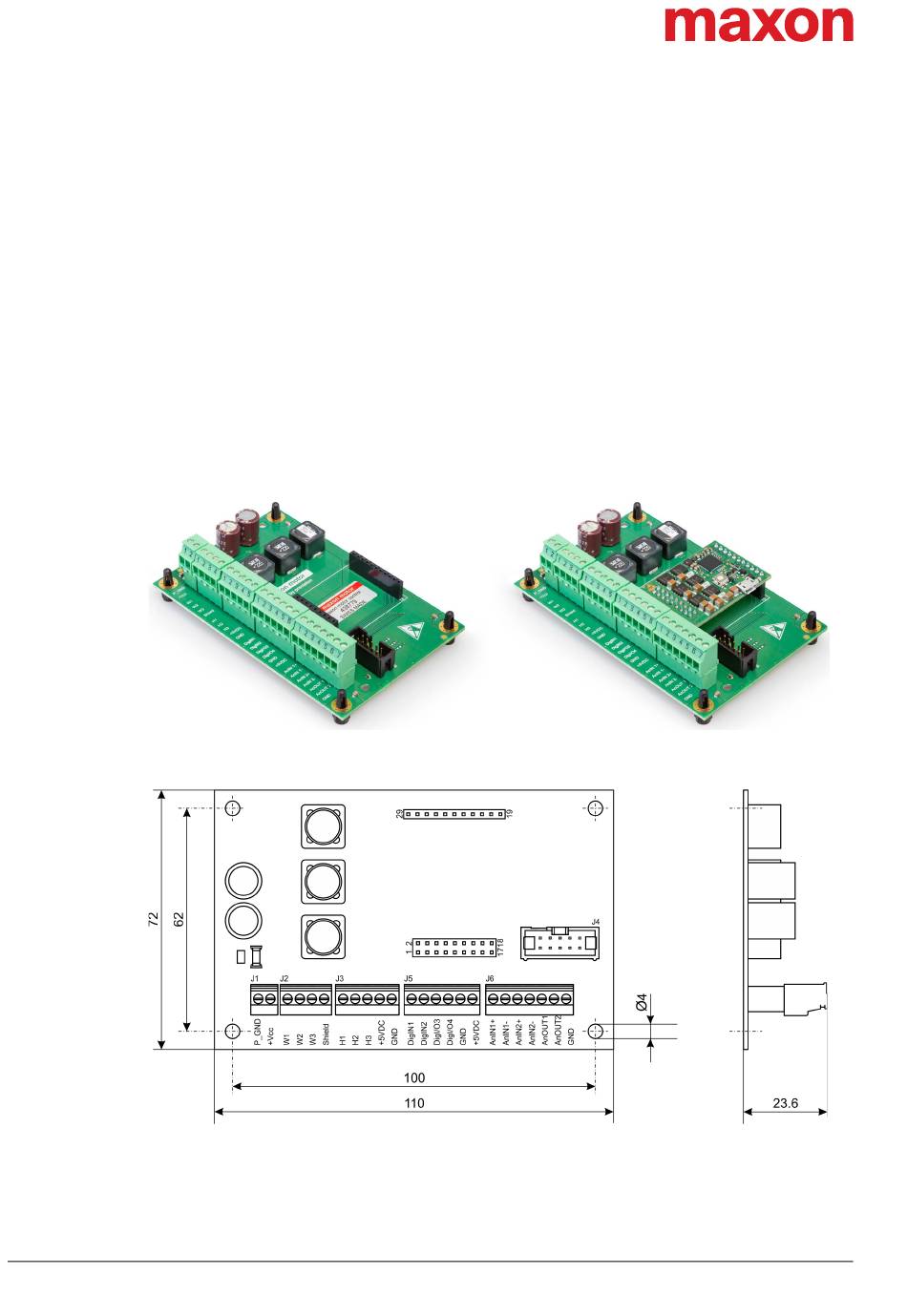

Illustration 5-27 ESCON Module MoBo (à gauche) avec ESCON Module 50/5 mis en place (à droite)
Illustration 5-28 ESCON Module MoBo – Schéma coté [mm]
5-38
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
