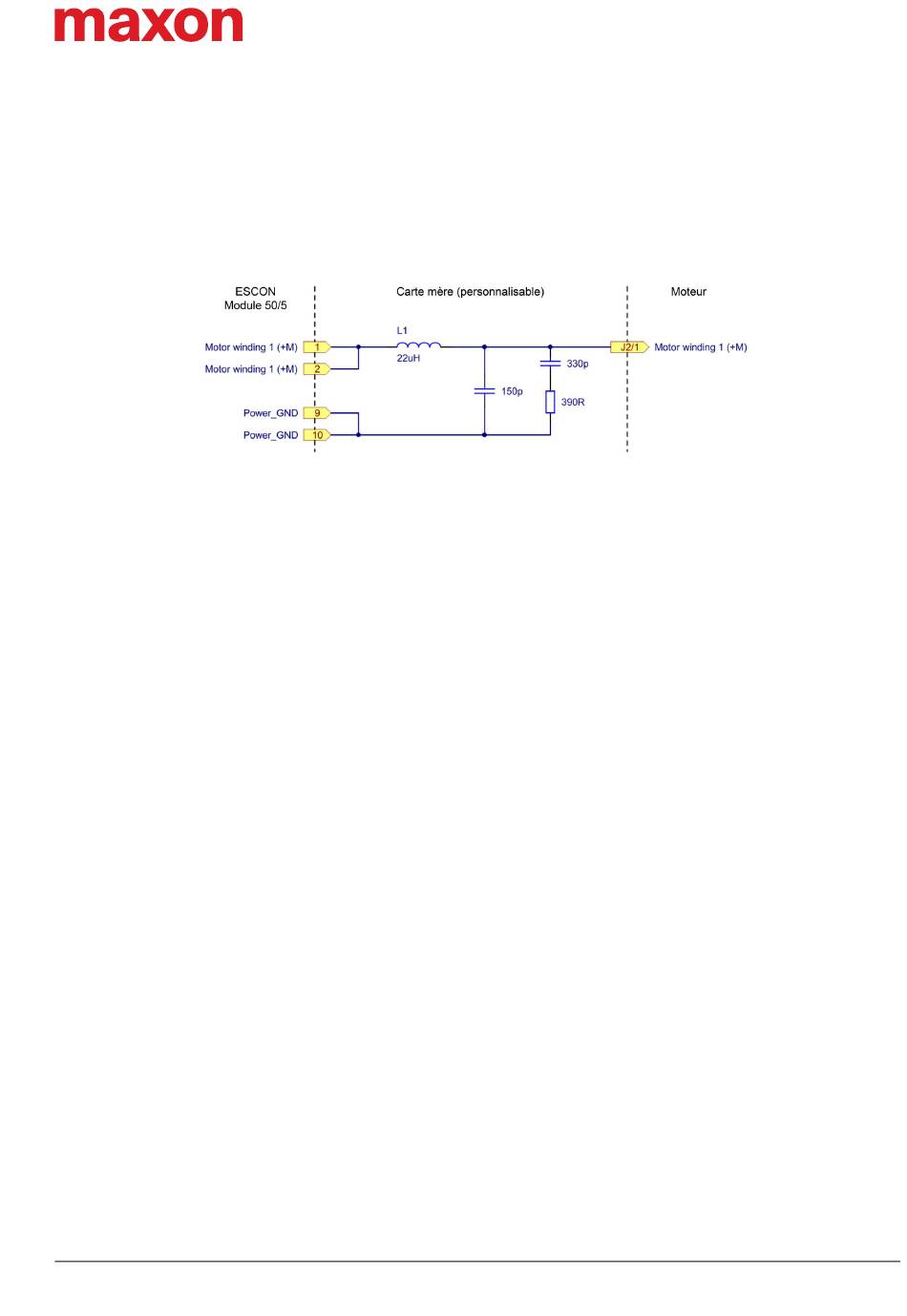

Illustration 5-25 Câblage Bobinage Moteur 1 (Dans Le Principe, S'applique Aussi Aux Bobinages 2 & 3) - Maxon ESCON Module 50/5 Documentation Technique

Un self supplémentaire doit présenter un blindage électromagnétique, un courant de saturation élevé, un
courant nominal supérieur au courant de service continu du moteur et émettre des pertes réduites.
L'exemple de câblage suivant correspond à une inductance supplémentaire de 22 μH. Si l'inductance sup-
plémentaire requise doit différer de cette valeur, les composants filtrants doivent être modifiés en consé-
quence. Si vous avez besoin d'aide pour configurer le filtre, contactez l'assistance maxon à l'adresse
http://support.maxongroup.com.
Illustration 5-25 Câblage bobinage moteur 1 (dans le principe, s'applique aussi aux bobinages 2 & 3)
ESCON Module 50/5 Documentation Hardware
