Aperçu rapide

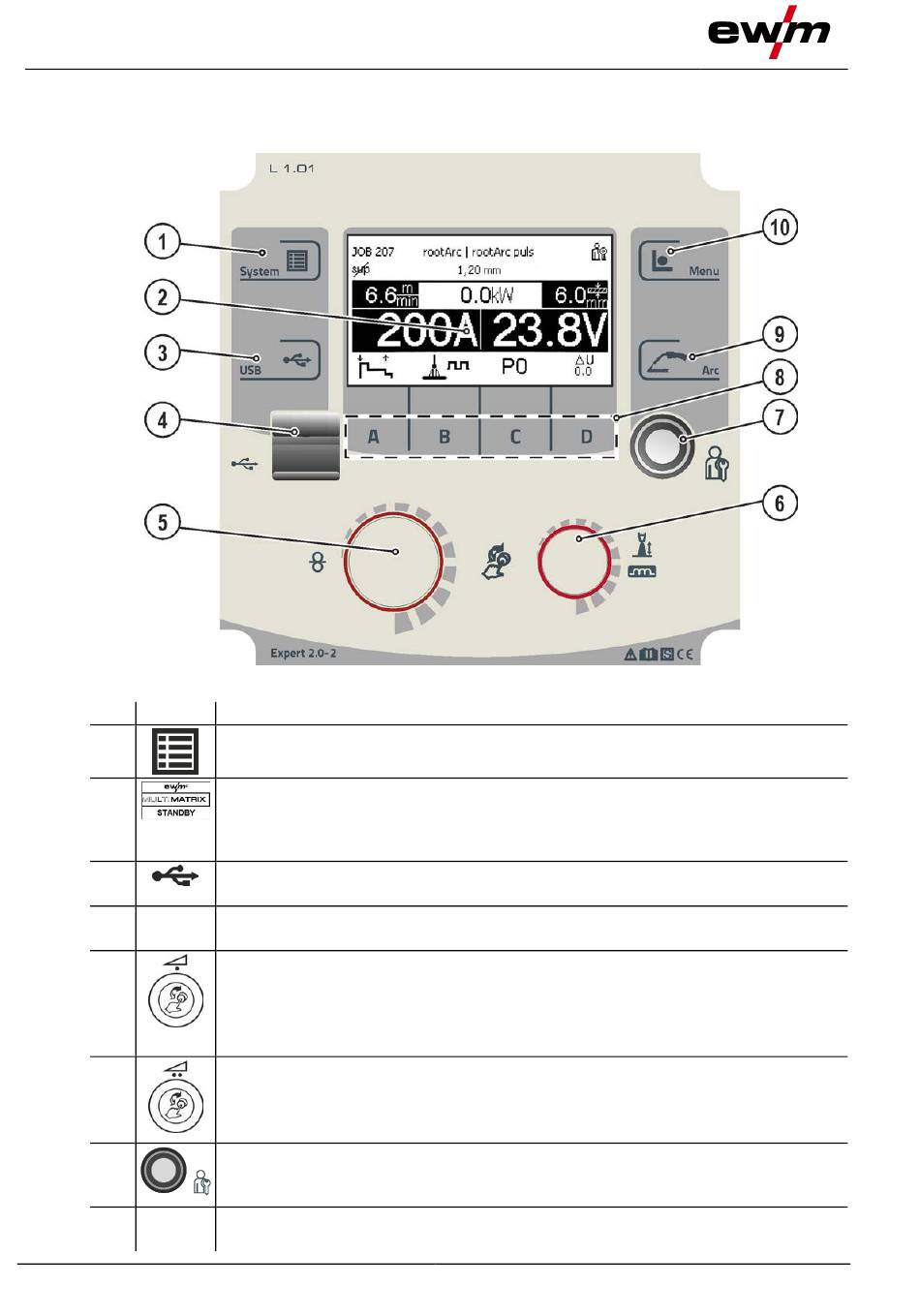

Commande du poste – éléments de commande
4
Aperçu rapide
4.1
Commande du poste – éléments de commande
Pos. Symbole Description
1
2
3
4
5
6
7
A B C D Boutons-poussoirs, contextuels
8
10
0
Bouton-poussoir Système
Pour l'affichage et la configuration des paramètres système > voir le chapitre 5.4.4.
Affichage du générateur
Affichage graphique du générateur pour la représentation de toutes les fonctions du
générateur, de tous les menus et paramètres et de leurs va-
leurs > voir le chapitre 4.2.1.
Bouton-poussoir USB
Commande et réglages de l'interface USB > voir le chapitre 5.5.
Interface USB pour le transfert de données hors ligne
Possibilité de connexion d'une clé USB (clés USB industrielles de préférence).
Molette cliquable Puissance de soudage
• ---------- Réglage de la puissance de soudage > voir le chapitre 5.1
• ---------- Réglage de différentes valeurs de paramètres en fonction de la sélection
précédente.
Lorsque le rétroéclairage est activé, des réglages sont possibles.
Molette cliquable Correction de l'arc
• ---------- Réglage Correction de longueur de l'arc > voir le chapitre 6.1.4
• ---------- Réglage Dynamique arc > voir le chapitre 6.1.5
Lorsque le rétroéclairage est activé, des réglages sont possibles.
Interface (Xbutton)
Activation du soudage avec des droits personnalisés pour la protection contre toute
utilisation non autorisée > voir le chapitre 5.4.2.
> voir le chapitre 5.3
Illustration 4-1
099-00L100-EW502
4.7.2019
