Mise en service
6.2 Constituants M200D AS-i
6.2
Constituants M200D AS-i
Configuration minimale

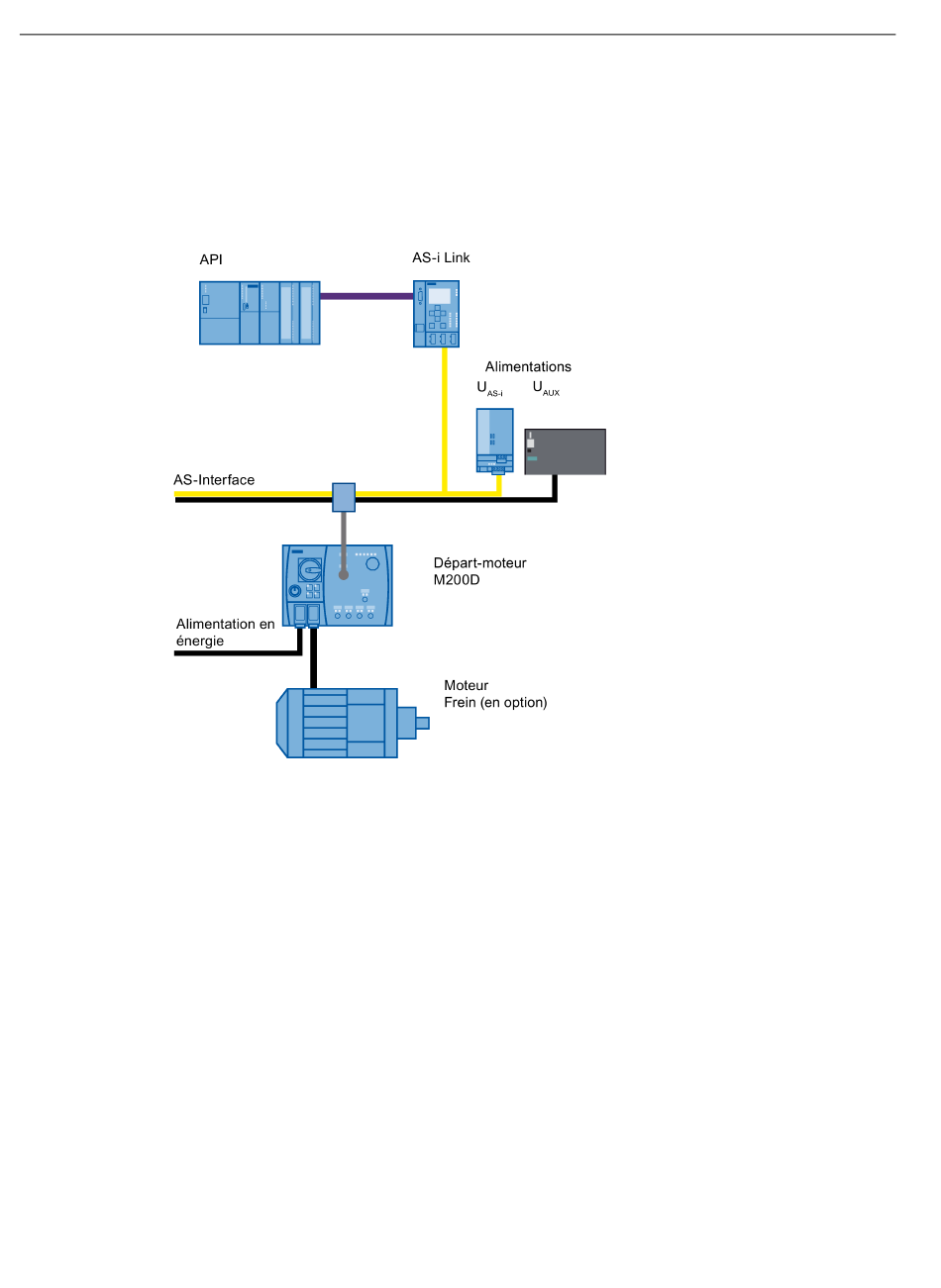

Le schéma montre les constituants dont vous avez besoin pour le fonctionnement :
Figure 6-1
Constituants nécessaires
Pour cet exemple, vous avez besoin des constituants suivants :
● un automate de niveau supérieur (par ex. de la gamme S7)
● un maître AS-i adéquat selon spécification AS-i 2.1, profil M3
● le départ-moteur
● alimentations pour le bus AS-i-Bus (U
● équipement de connexion :
– API ⇒ AS-i-Link
– dérivation AS-i M12 avec câble AS-i jaune et câble de tension auxiliaire noir ou
– câble de raccordement de l'énergie (X1)
– câble de raccordement du moteur (X2)
80
Configuration minimale d'une commande de moteur
câble rond AS-i M12 (avec alimentation en tension auxiliaire)
) et la tension auxiliaire AS-i (U
AS-i
Manuel, 08/2014, A5E01668090A/RS-AA/004
)
AUX
M200D AS-Interface Basic
