5 Raccordement à l'alimentation en tension
Versions de connecteur
14
Connecteur type électrovanne ISO 4400
Pour cette variante de connecteur, vous pouvez utiliser du câble
usuel à section ronde. Diamètre du câble compris entre 4,5 et 7 mm,
protection IP 65.
1

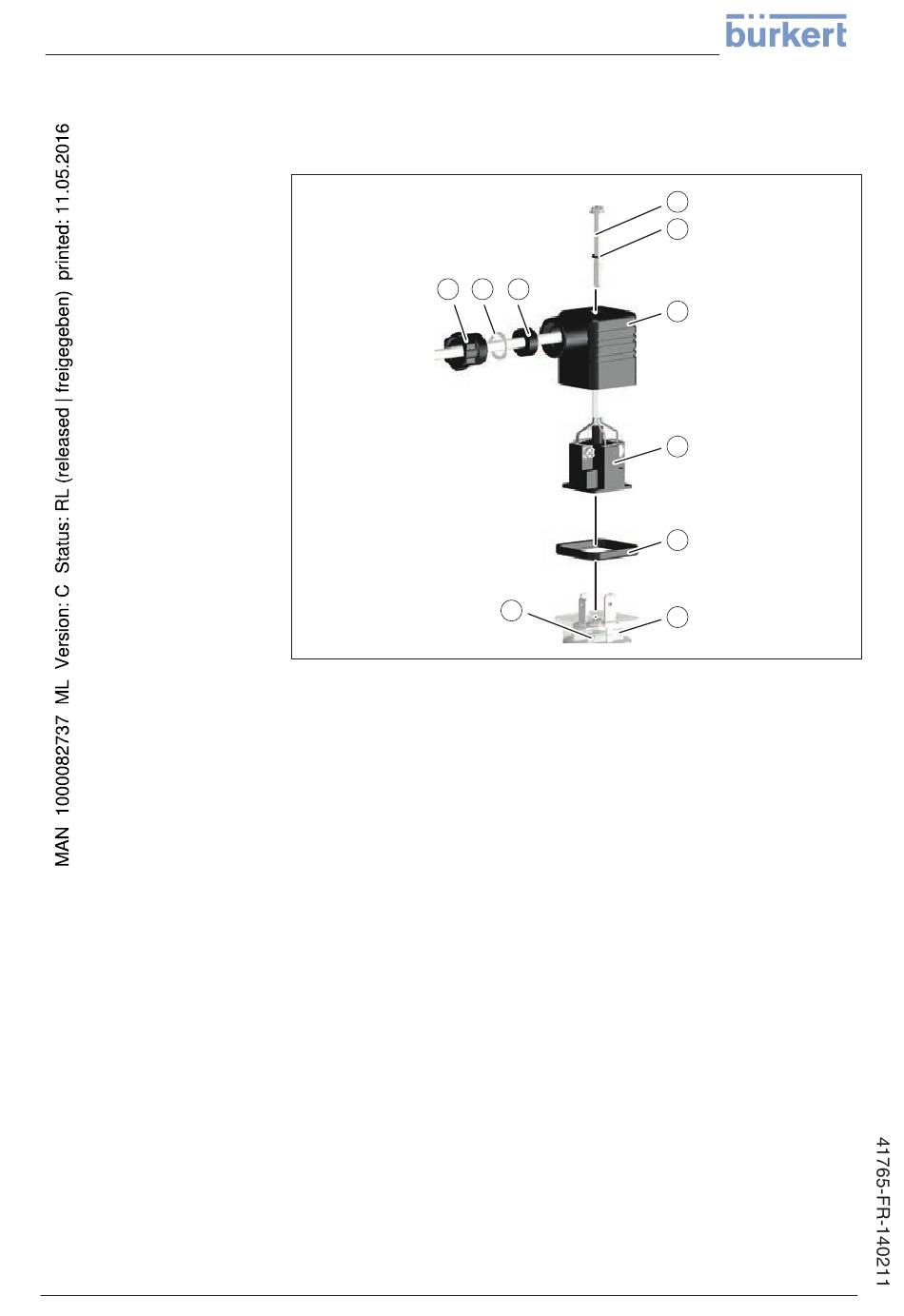

Fig. 8: Raccordement connecteur type électrovanne ISO 4400
1 Vis pression
2 Rondelle de pression
3 Anneau d'étanchéité
4 Vis de fixation
5 Joint d'étanchéité plat
6 Boîtier du connecteur
7 Insert du connecteur
8 Joint profilé
9 Témoin de contrôle
10 LEVEL SWITCH 8110
Connecteur type électrovanne, QuickOn ISO 4400
Pour ce type de connecteur, vous pouvez utiliser un câble usuel à
section ronde. Il n'est pas nécessaire de dénuder les lignes internes.
En vissant le connecteur, vous reliez en même temps les lignes.
Diamètre du câble 3,5 ... 6,5 mm, protection IP 65.
LEVEL SWITCH 8110 • - sortie électronique statique
2 3
10
4
5
6
7
8
9
