LEVEL SWITCH 8110, Hochtemperaturausführung

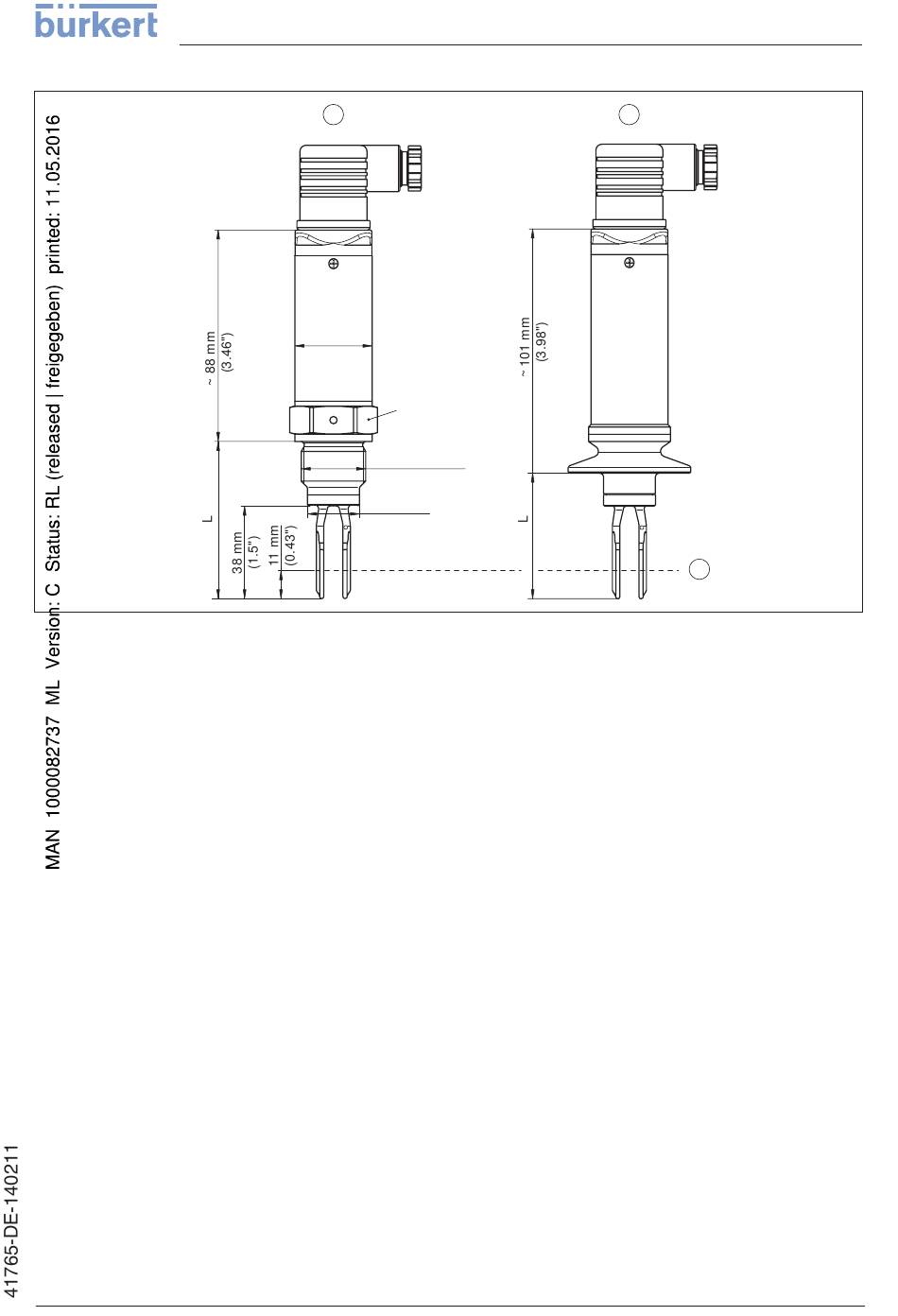

Abb. 34: LEVEL SWITCH 8110, Hochtemperaturausführung
1 Gewinde G½, G¾, G1 (DIN ISO 228/1), ½" NPT, ¾ NPT oder 1 NPT (Ventilstecker ISO 4400)
2 Clamp (Ventilstecker ISO 4400)
3 Schaltpunkt
L Länge bei G½ (DIN ISO 228/1), ½ NPT: 62 mm (2.44 in)
L Länge bei G¾ (DIN ISO 228/1), ¾ NPT: 64 mm (2.5 in)
L Länge bei G1 (DIN ISO 228/1), 1 NPT: 67 mm (2.64 in)
L Länge bei Clamp: 53 mm (2.1 in)
LEVEL SWITCH 8110 • - kontaktloser Schalter
1
ø 31,7 mm
(1.25")
SW 32 mm
(1.26")
G 1 / , 1 / NPT
2 2
3 3
G / , / NPT
4 4
G1, 1 NPT
ø 21,3 mm
(0.84")
