MONTAGE

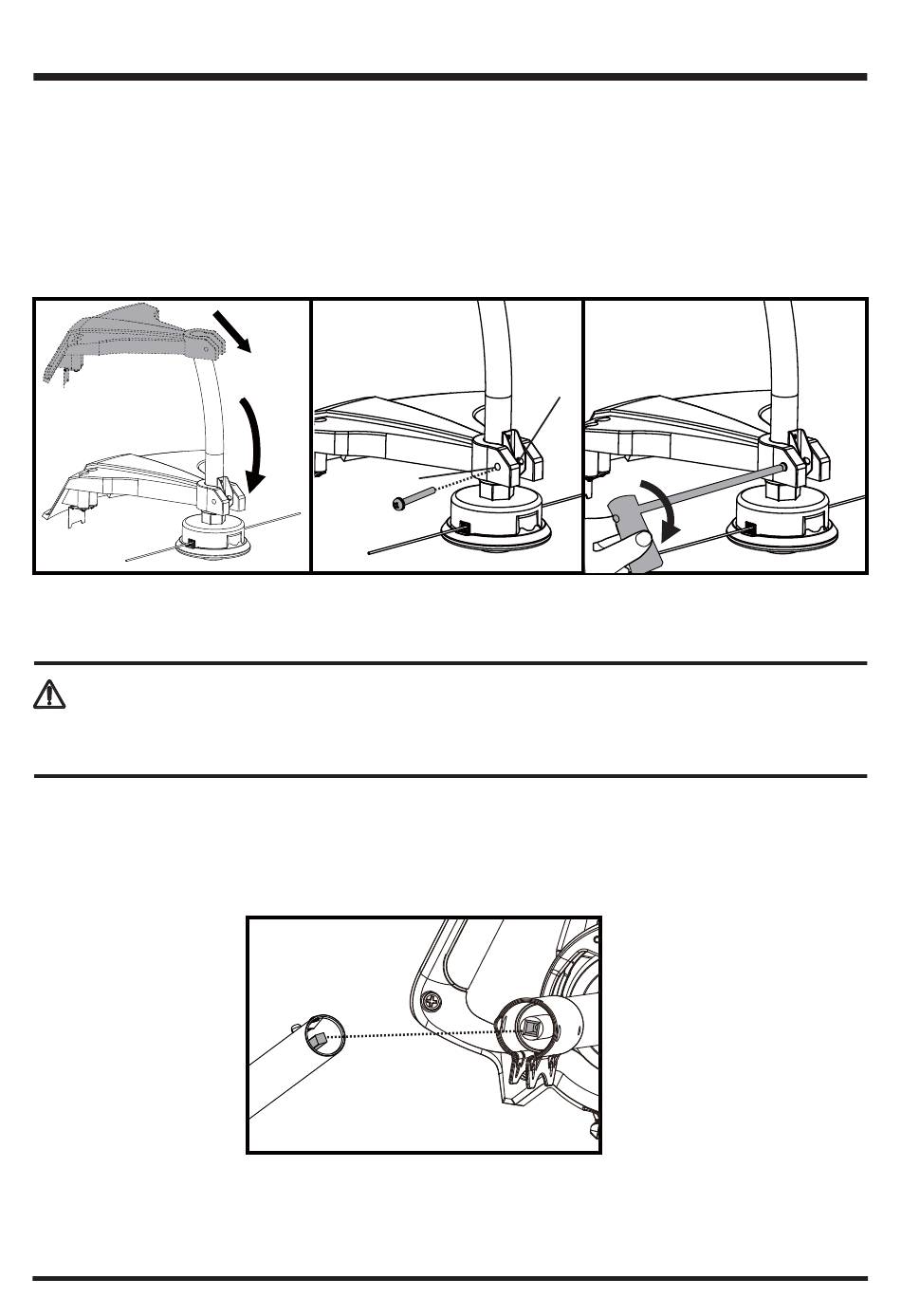

■ Desserrez et retirez les vis du pare-éclats à l'aide du tournevis fourni.
■ Faites glisser le pare-éclats sur l'arbre incurvé jusqu'en bas jusqu'à la position de montage
correcte, ainsi qu'illustré (Fig. 1).
■ Alignez le trou de vis situé sur le pare-éclats sur le trou de vis situé sur le support. Insérez la vis
dans le déflecteur d'herbe et le support de l'arbre (Fig. 2).
■ Serrez fermement la vis à l'aide du tournevis (Fig. 3).
INSTALLATION ET RETRAIT DE L'ARBRE
AVERTISSEMENT
Ne jamais installer, retirer ni régler un accessoire pendant que le moteur tourne. Le non-arrêt du
moteur peut entraîner des blessures corporelles graves.
Installation de l'arbre:
■ Desserrez et retirez le bouton du manchon de raccordement de l'arbre.
■ Assurez-vous que les essieux des arbres sont alignés ainsi qu'illustré (Fig. 4). S'ils ne sont pas
alignés, tournez légèrement la tête du coupe-herbe pour régler l'essieu jusqu'à ce qu'il s'aligne.
■ Enfoncez le bouton situé sur l'arbre. Alignez le bouton sur le trou de positionnement situé sur le
manchon de raccordement de l'arbre. Faites glisser l'arbre dans le manchon de raccordement
de l'arbre jusqu'à ce que le bouton s'enclenche dans le trou de positionnement (Fig. 5).
Trou situé
sur le
pare-éclats
Fig. 1 Fig. 2
Trou
situé
sur le
(Voir Figures. 4-6)
Fig. 4
51
