COMPACT 1.4
IT IT

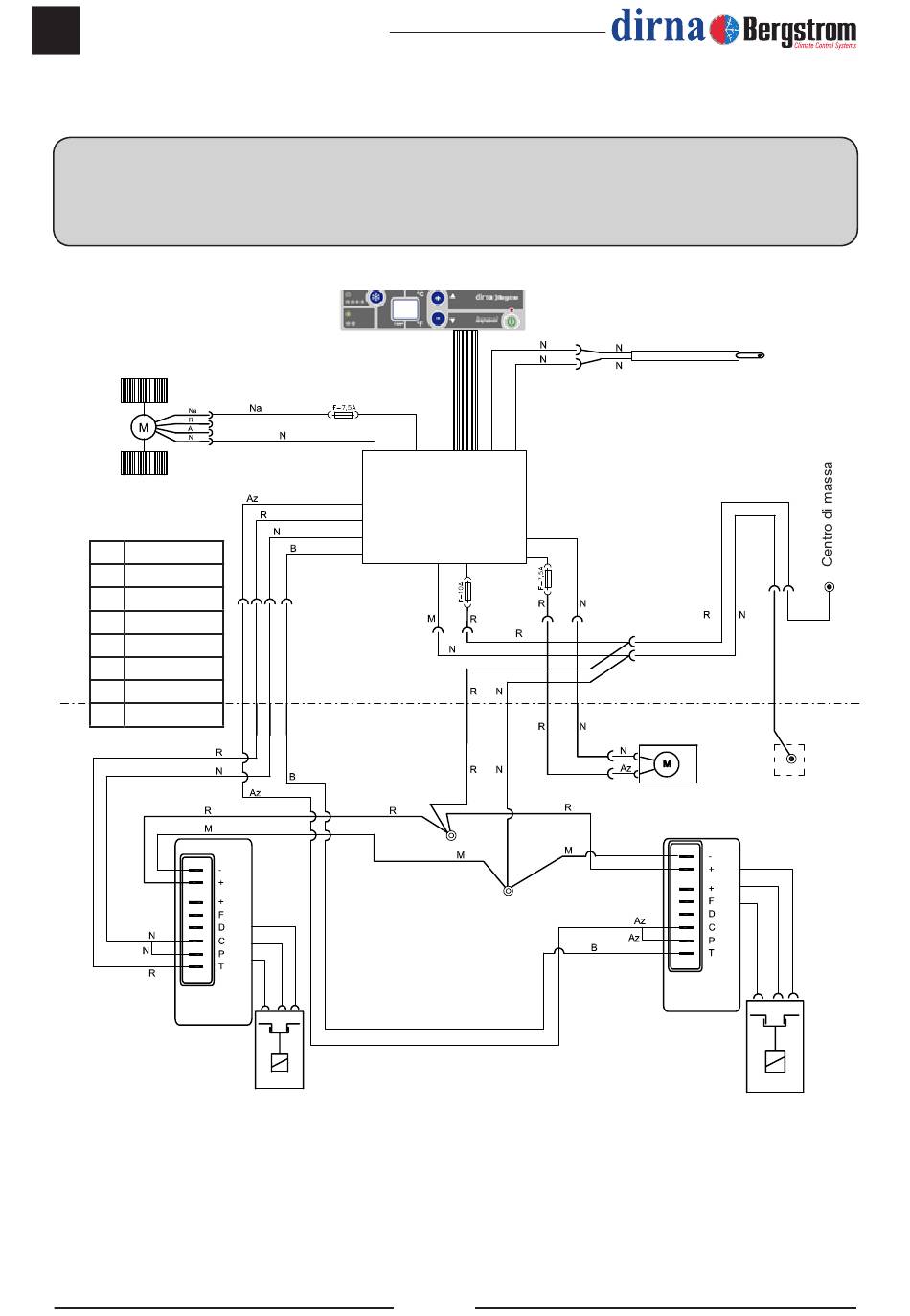

VEICOLI SENZA CABLAGGIO DI ALIMENTAZIONE ORIGINALE- Schema elettrico
Fare attenzione a non invertire le polarità quando si esegue il collegamento dell'impianto. Infatti, in
tal caso il quadro comandi non si accende e l'impianto non funziona.
Ventilatore
centrifugo
2,6 Amp.
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore
AVVERTENZA IMPORTANTE!
Controllo
elettronico
2 Compressore
Consumo elettrico 30 mAmp.
30
Air conditioning for vehicles
Sensore
aria ritorno
NTC 15KΩ a 25º
Ventilatore
del condensatore
Assunzione
2,9 Amp.
PWM.
Controllo
elettronico
compressore
1 Compressore
di fronte
positivo
