Port série du système CallPilot 100/150
Le tableau suivant montre la disposition des broches du port série du système CallPilot 100/150.

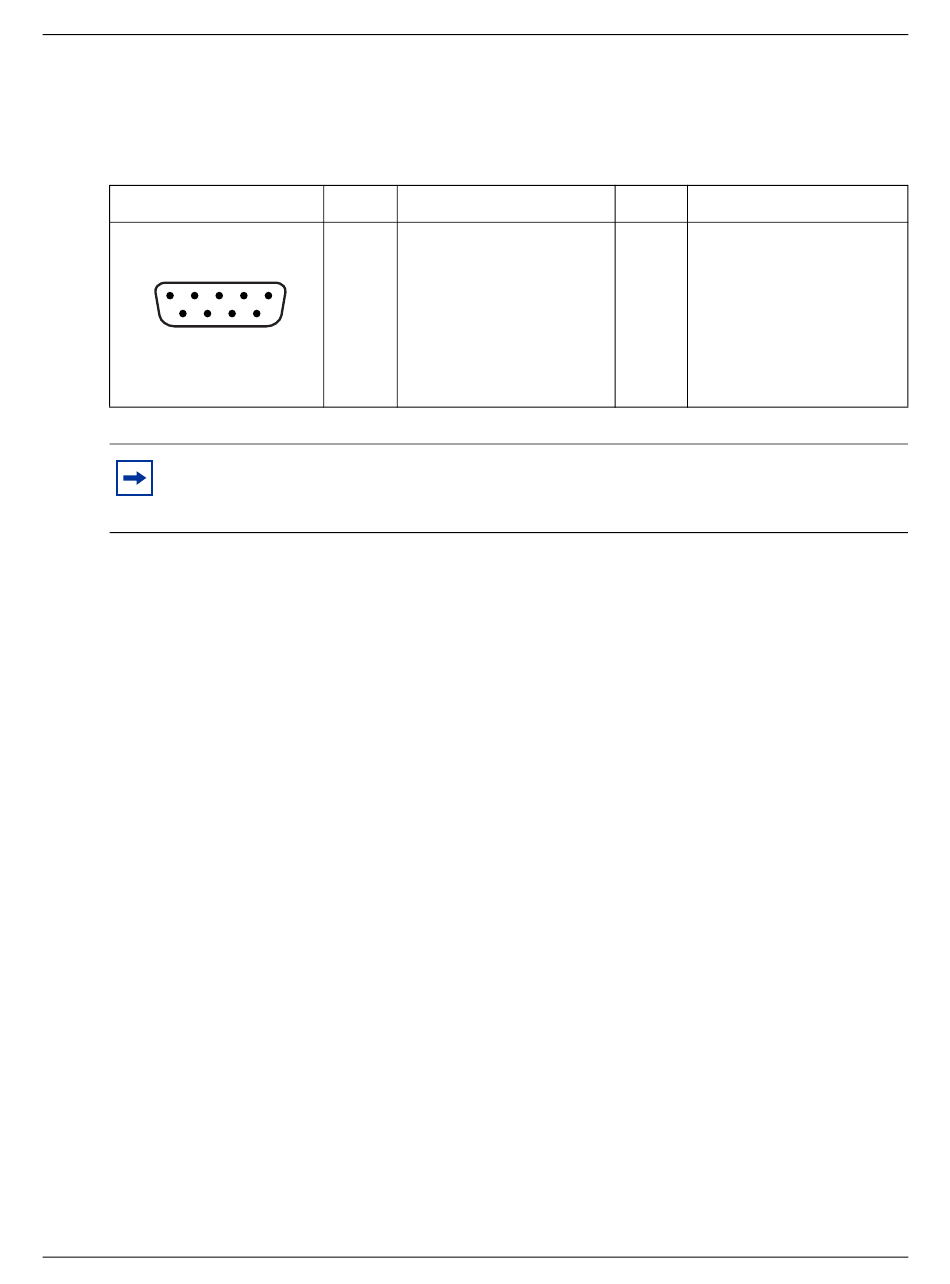

Tableau 7 Broches du port série du système CallPilot 100/150
1 2 3 4 5
6 7 8 9
Nota : L'emplacement des broches de transmission (TX) et de réception (RX) sur votre
terminal peut varier. Consultez la documentation accompagnant votre terminal ou votre
ordinateur pour confirmer l'emplacement des broches.
Configuration du terminal
Le terminal ou le programme d'émulation de terminal que vous utilisez doit être compatible avec la
norme VT100 et reconnaître le jeu de caractères ASCII. Si le terminal ne prend pas en charge les
caractères ASCII, la présentation du texte sera incorrecte.
Vous devez configurer votre terminal selon les paramètres de communication suivants :
•
9 600 bits par seconde
•
8 bits d'information
•
Aucune parité
•
1 bit d'arrêt
•
Aucun contrôle de flux
Pour obtenir de plus amples renseignements sur la façon de régler ces paramètres, consultez la
documentation accompagnant le terminal ou le programme d'émulation de terminal.
Modification de l'adresse IP au moyen d'un terminal
Pour modifier l'adresse IP :
1
Connectez le câble série au port série du système CallPilot 100/150. Pour obtenir de plus
amples renseignements sur l'emplacement du port série, consultez la
2
Connectez l'autre extrémité du câble au port série du terminal ou de l'ordinateur.
3
Assurez-vous que votre terminal ou ordinateur est sous tension.
4
Si vous utilisez un ordinateur, lancez le programme d'émulation de terminal.
Chapitre 5 Initialisation du système CallPilot 100/150
Broche Signal
1
Aucune connexion
2
Entrée de données série
(RX)
3
Sortie de données série
(TX)
4
Aucune connexion
5
Mise à la terre
Guide de maintenance et d'installation du système CallPilot 100/150
Broche Signal
6
Aucune connexion
7
Aucune connexion
8
Aucune connexion
9
Aucune connexion
Figure 3 à la page
35
27.
