Réglages
6.1
Positionnement de la semelle
Afin d'assurer une fonction optimale de transmission à l'applicateur, il est nécessaire de positionner la semelle
exactement au-dessus de l'étiquette décollée.
Alignement de la semelle parallèlement à l'arête de décollement
Le bord de la semelle doit être aligné parallèlement à l'arête de décollement de l'imprimante afin de pouvoir
positionner exactement l'étiquette sur la semelle.

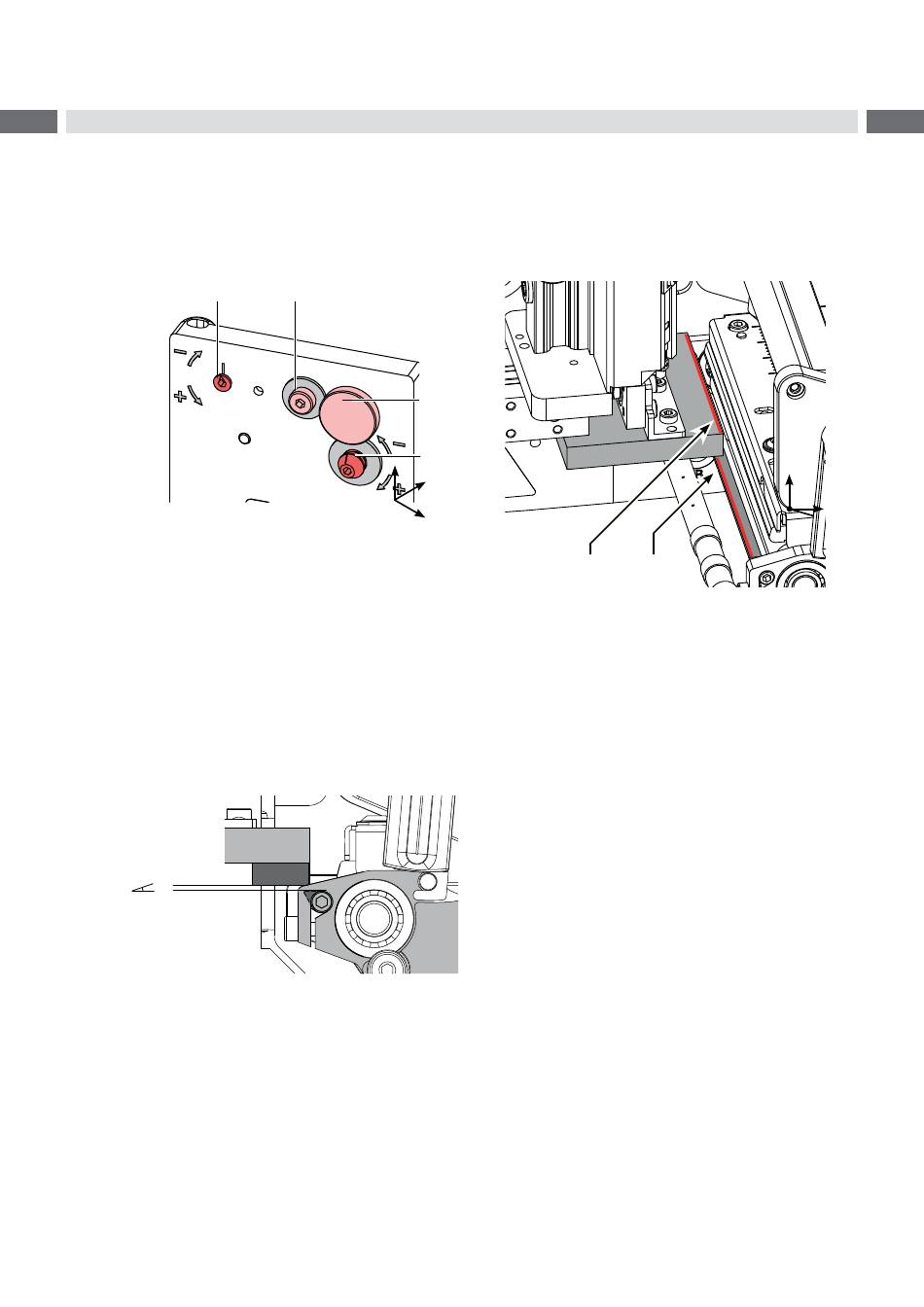

Figure 14 Alignement de la semelle avec l'arête de décollement
1. Desserrer la vis moletée (3) et la vis de réglage (4).
2. Visser la vis moletée (3) jusqu'à ce que les bords de la semelle (5) soient alignés parallèlement à l'arête de
décollement (6) de l'imprimante.
3. Resserrer la vis de réglage (4) jusqu'à ce qu'elle touche l'imprimante.
Alignement de la semelle perpendiculairement à l'arête de décollement
0°
Figure 15 Alignement de la semelle perpendiculairement à l'arête de décollement
4. Si l'angle entre la surface de la semelle et la surface d'appui de l'arête de décollement n'est pas de 0°, desserrer
la vis (2).
5. Corriger l'angle de réglage en tournant l'excentrique (1).
6. Serrer la vis (2).
