AERASGARD RFTM - LQ - CO
Der wartungsfreien mikroprozessorgesteuerten Raumfühler mit Modbus- Anschluss, wahlweise mit ⁄ ohne Display, im formschönen Gehäuse aus Kunst-
stoff, mit Schnappdeckel, Unterteil mit 4-Loch befestigung, dient zur Erfassung aller relevanten Messgrößen wie Luftfeuchtigkeit, Temperatur,
CO - Konzentration sowie Luft qualität (VOC) in einem Gerät und ermöglicht somit die effektive Überwachung und Steuerung des gesamten Raumklimas.
2
Er misst CO im Bereich von 0...5000 ppm, VOC in einer von drei wählbaren Sensibilitäts stufen LOW / MEDIUM / HIGH, Temperaturen im Bereich von
2
0...+50°C sowie die relative Luftfeuchtigkeit von 0...100 % r.H. Die relative Feuchte (% r.H.) ist der Quotient aus dem Wasser dampf partialdruck und
dem Sättigungs dampf druck bei der jeweiligen Gastemperatur. Ein digitaler, langzeit stabiler Sensor als Messelement für relative Luftfeuchte und
Temperatur garantiert exakte Mess ergebnisse. Die Luftqualität wird auf Basis eines (VOC-) Mischgassensors ermittelt. Der CO
mittels optischen NDIR-Sensors (nicht-dispersive Infrarot-Technologoie) ermittelt.

TECHNISCHE DATEN

Spannungsversorgung:
Leistungsaufnahme:
Datenpunkte:
FEUCHTE
Sensoren:
Arbeitsbereich Feuchte:
Abweichung Feuchte:
TEMPERATUR
Arbeitsbereich Temperatur:
Abweichung Temperatur:
LUFTQUALITÄT (VOC)
Sensor VOC :
Messbereich VOC :
Messgenauigkeit VOC :
Lebensdauer:
KOHLENDIOXID (CO )
2
Sensor CO :
2
Messbereich CO :
2
Messgenauigkeit CO :
2
Temperaturabhängigkeit CO :
2
Druckabhängigkeit:
Langzeitstabilität:
Gasaustausch:
Busparameter:
Busschnittstelle:
Busprotokoll:
Baudrate:
Statusanzeige:
Signalfilterung:
Umgebungstemperatur:
Einlaufzeit:
Ansprechzeit:
elektrischer Anschluss:
Gehäuse:
Abmaße:
Montage:
Schutzklasse:
Schutzart:
Normen:
Optional:
- Modbus
2
24 V AC ⁄ DC (± 10 %)
< 4,4 W ⁄ 24 V DC typisch; < 6,4 VA ⁄ 24 V AC typisch;
Peakstrom 200 mA
Temperatur, relative Feuchte,
Luftqualität (VOC), Kohlendioxid (CO
digitaler Feuchtesensor mit integriertem Temperatur sensor,
kleine Hysterese, hohe Langzeitstabilität
0...95 % r. H. (ohne Betauung)
± 3 % r. H. (20...80 %) bei +20 °C, sonst ± 5 % r. H.
0...+ 50 °C
± 0,2 K bei +25 °C
VOC-Sensor (Metalloxid) mit automatischer Kalibrierung
0...100 % Luftgüte; bezogen auf Kalibriergas;
Mehrbereichs umschaltung VOC-Sensibilität low, medium, high
± 20 % EW (bezogen auf das Kalibriergas)
> 60 Monate (unter Normalbelastung)
optischer NDIR-Sensor
mit automatischer und manueller Kalibrierung
0...5000 ppm
1 2 3 4
± 30 ppm ± 3 % des Messwerts
shield
± 5 ppm ⁄ °C oder ± 0,5 % des Messwerts ⁄ °C
(je nach dem, was größer ist)
± 0,13 % ⁄ mm Hg
< 2 % in 15 Jahren
Diffusion
ohne Bestromung (im spannungslosem Zustand)
über DIP-Schalter konfigurier- und adressierbar !
shield
RS 485, galvanisch getrennt, Busabschluss über
1 2 3 4
DIP-Schalter aktivierbar. Bis zu 32 Geräte auf einem
Segment möglich. Bei größerer Anzahl von Geräten
müssen RS 485 -Transceiver eingesetzt werden.
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
9600, 19200, 38400 Baud
LED grün = Telegramm gültig / LED rot = Telegrammfehler
4 s / 32 s
0...+ 50 °C
ca. 1 Stunde
< 2 Minuten
0,2 - 1,5 mm 2 , über Push-In-Klemme
Kunststoff, Werkstoff ABS,
Farbe Reinweiß (ähnlich RAL 9010)
98 x 98 x 33 mm (Baldur 2)
Wandmontage oder auf UP-Dose, Ø 55 mm, Unterteil mit
4-Loch, für Befestigung auf senkrecht oder waagerecht
installierten UP-Dosen für Kabel ein führung hinten,
mit Sollbruchstelle für Kabeleinführung oben ⁄ unten bei AP
III (nach EN 60 730)
IP 30 (nach EN 60 529)
CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61 326, EMV-Richtlinie 2014 ⁄ 30 ⁄ EU,
Niederspannungsrichtlinie 2014 ⁄ 35 ⁄ EU
Display mit Beleuchtung, zweizeilig, Ausschnitt ca. 36 x 15 mm
(B x H), zur Anzeige der Ist-Feuchte, Ist-Temperatur,
Luftqualität und / oder des Ist-CO
)
2
Stecker
Display
Sensor
CO
2
ON DIP B ON DIP A
1 2 3 4 5 6 1 2 3 4 5 6 7 8
mode address
°C r.H. VOC CO ² CO ²
offset
- Gehaltes
2
3

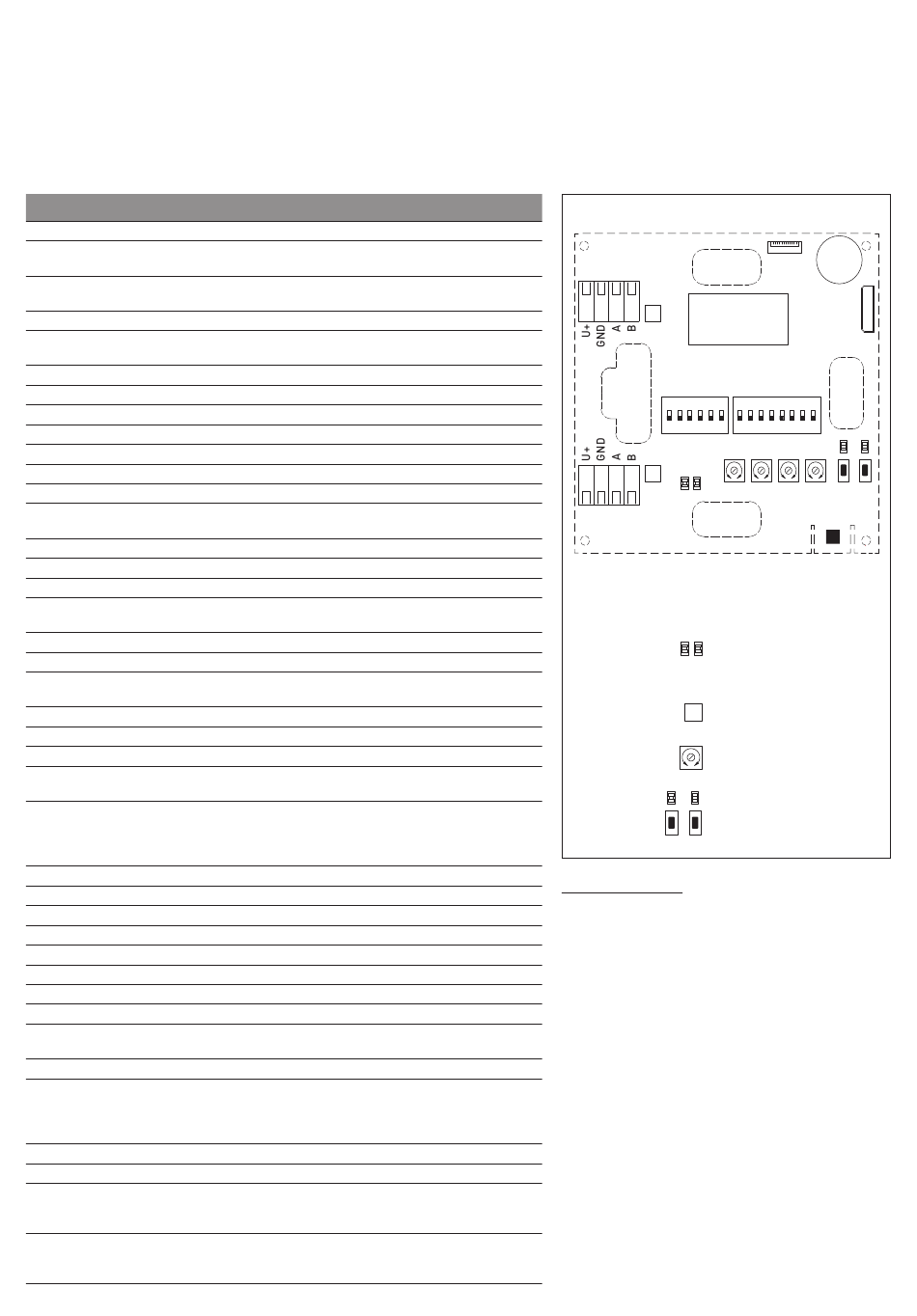

Schaltbild
Sensor
1 2 3 4
CO
shield
ON DIP B
1 2 3 4 5 6
mode
shield
1 2 3 4
°C
DIP A: Busadresse
Sensor
DIP B: Busparameter
VOC
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
Schirmung
Offset-Korrektur
LED (interner Status)
Reset-Taster
VOC
zero
Nullpunktkalibrierung
Die Fühler sind werkseitig eingestellt und abgeglichen.
Jeder Messkanal enthält zur nachträglichen Justage
des Messwertes ein separates Offset-Potentiometer.
Der Nachstellbereich liegt bei ± 10 % vom Mess bereich.
