SmartCharge
5

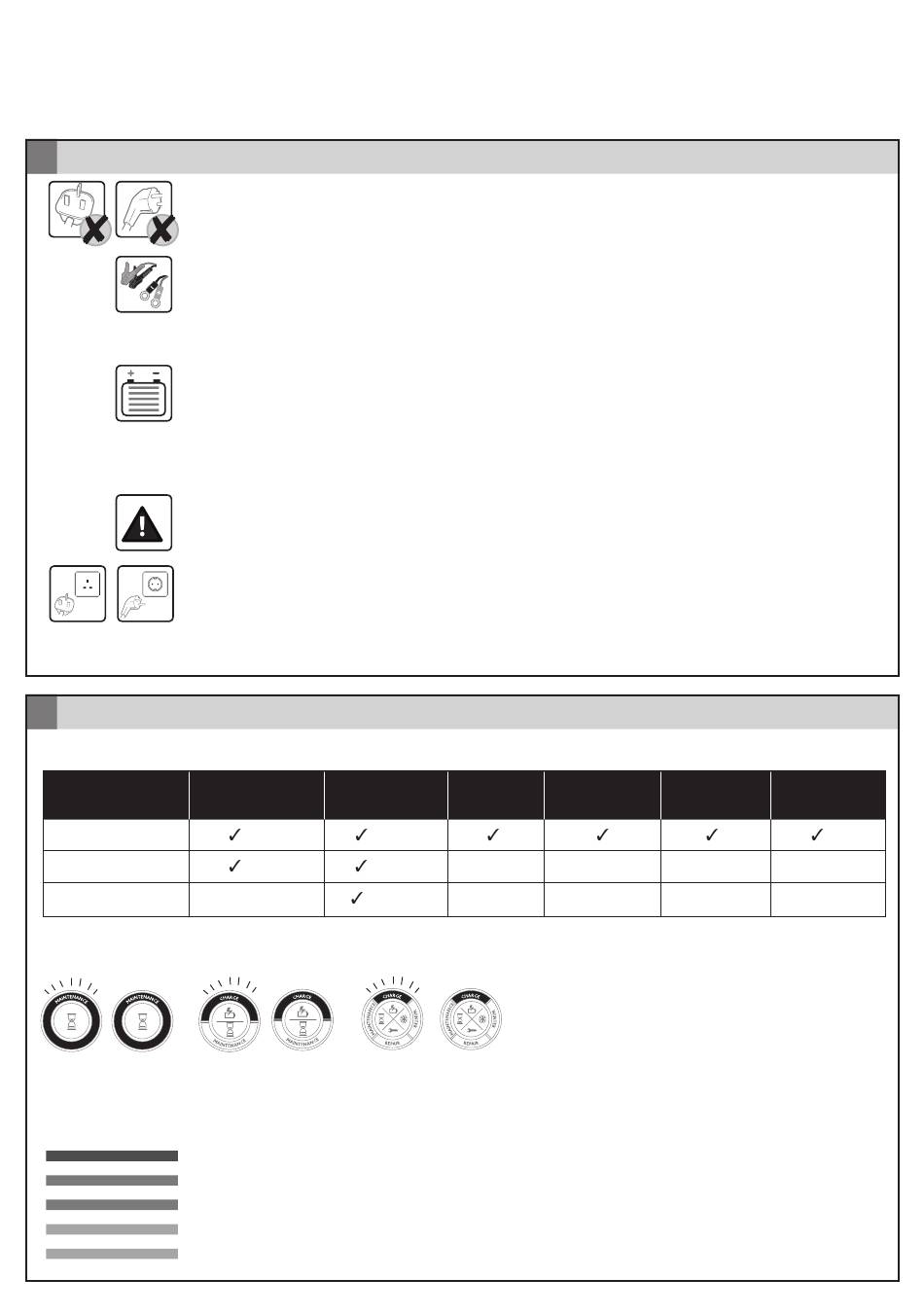

Připojení
1. Zkontrolujte, že zástrčka pro střídavý proud není připojena ke zdroji střídavého proudu
2. Pro RSC601/RESC601/RSC605/RESC605
3. Pro baterie uvnitř vozidla:
4. LED kontrolky polarity se rozsvítí, jestliže je nabíječka připojena k baterii nesprávně, tj. červený (+) klip je
5. Zapojte zástrčku kabelu do zdroje střídavého proudu a zapněte.
6. Po nabití odpojte nabíječku od zdroje proudu. Potom odstraňte připoení šasi a připojení baterie.
6
Fungování
Zvolte požadovaný režim nabíjení
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Defaultní režim nabíjení
LED označení nabíjení
RSC605/RESC605/RSC604/RESC604 – po zapojení zvolte požadovaný režim nabíjení.
Indikátor stavu nabíjení – RSC605/RESC605
Indikátor stavu nabíjení ukazuje stav postupu nabíjení:
LED svítí zeleně: v režimu udržování
LED svítí žlutě: v režimu testování baterie
LED svítí žlutě: v režimu absorpce
LED svítí červeně: v režimu hlavního nabíjení, napětí baterie 13,8 V
LED svítí červeně: v režimu hlavního nabíjení, napětí baterie od 11,8 do 13,7 V
Vyberte příslušný kabel pro připojení nabíječky k baterii. Připojte kabel k nabíječce. Na baterii je možno
upevnit kabelová očka (dbejte na správnou polaritu), což umožní snadnější a častější připojení k nabíječce.
Když se nepoužívá, uložte kabelová očka bezpečně do prostoru pro motor a zajistěte, aby se nedostaly do
kontaktu s žádnými pohyblivými částmi. Zajistěte, aby byl konektor zakryt ochranným krytem, pokud se
nepoužívá.
• Připojte červený (+) klip baterie na červenou (+) koncovku na baterii
• Připojte černý (-) klip baterie na šroub nebo svorku na bloku motoru, mimo baterii a palivové hadičky
Pro baterie vně vozidla:
• Připojte červený (+) klip baterie na červenou (+) koncovku na baterii
• Připojte černý (-) klip baterie na černou (-) koncovku na baterii
připojený k černé (-) koncovce baterie. Ujistěte se, že je zapojení správné a že LED kontrolka polarity nesvítí.
Běžné nabíjení Udržovací
baterie nabíjení
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
Zimní Obnova
nabíjení baterie
- -
- -
• Zeleně blikající LED označuje nabíjení
• Zeleně svítící LED označuje nabito
90
Vozidla se Standardní
systémem start/stop vozidla
*
- -
- -
