SmartCharge
5

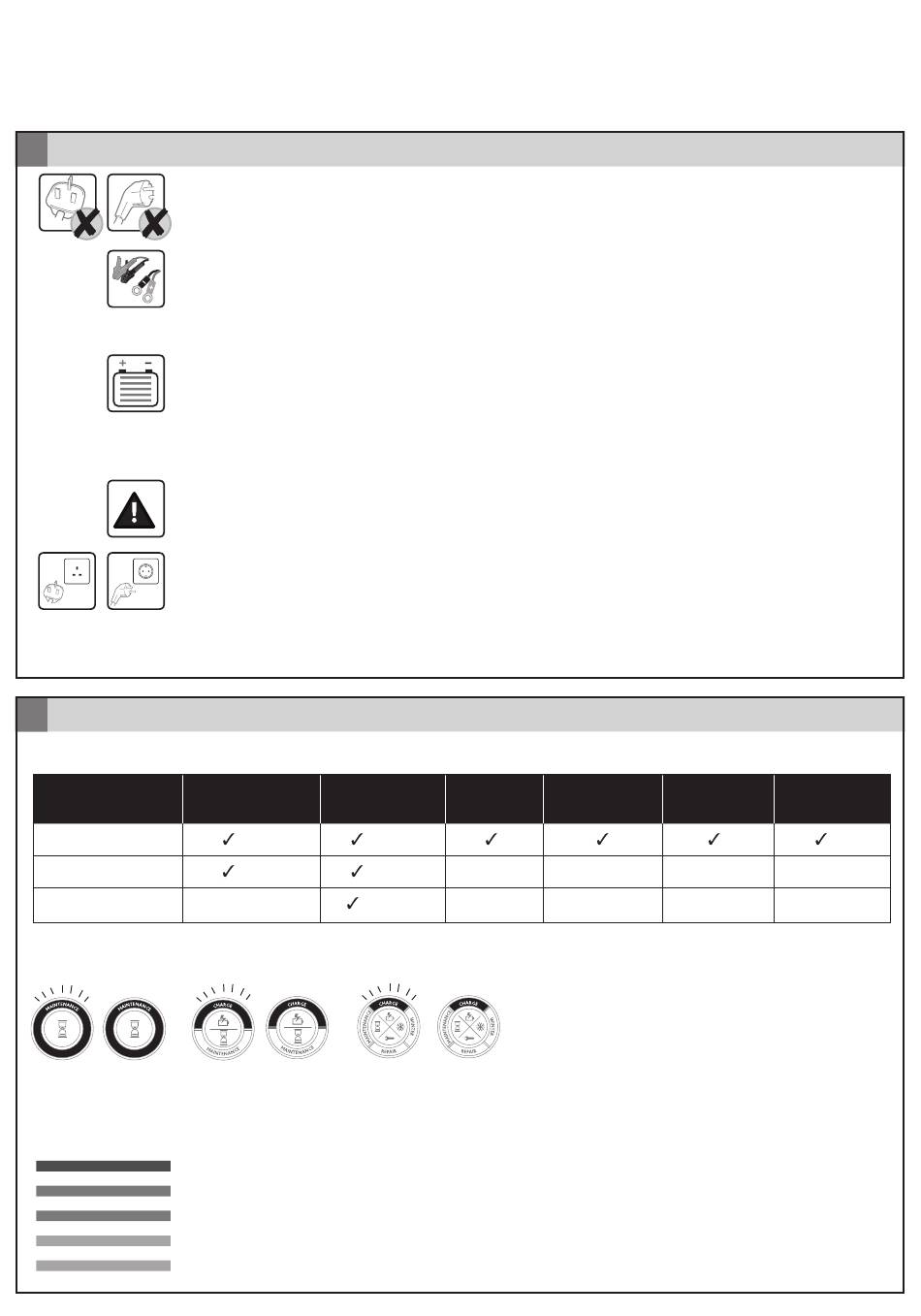

Collegamento
6
Funzionamento
Selezionare la modalità di carica
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Modalità di carica predefinite
LED di carica
RSC605/RESC605/RSC604/RESC604 – dopo il collegamento, selezionare la modalità di carica desiderata.
Indicatore fase di carica – RSC605/RESC605
L'indicatore della fase di carica mostra la fase corrente del processo:
LED verde fisso: carica di mantenimento (float)
LED giallo fisso: fase di test della batteria
LED giallo fisso: fase di assorbimento
LED rosso fisso: fase di carica massima, tensione batteria 13,8V
LED rosso fisso: fase di carica massima, tensione batteria compresa tra 11,8V e 13,7V
1. Accertare che la spina CA non sia collegata alla rete elettrica CA
2. Per RSC601/RESC601/RSC605/RESC605
Selezionare il cavo appropriato per collegare il caricabatterie alla batteria. Collegarlo al caricabatterie. È possibile
inserire sulla batteria i terminali ad anello (rispettare la polarità) per agevolare il collegamento frequente. Quando
non sono utilizzati, conservare i terminali ad anello in modo sicuro nell'alloggiamento del motore, accertando che non
vengano a contatto con parti in movimento. Quando non utilizzato, proteggere il connettore con l'apposito coperchio.
3. Per le batterie all'interno del veicolo:
• Collegare la pinza rossa (+) al terminale rosso (+) sulla batteria
• Collegare la pinza nera (-) al bullone o alla staffa sul blocco motore, distante dalla batteria e dal carburante
Per le batterie all'esterno del veicolo:
• Collegare la pinza rossa (+) al terminale rosso (+) sulla batteria
• Collegare la pinza nera (-) al terminale nero (-) sulla batteria
4. Se il caricabatterie viene collegato in modo errato (ad esempio la pinza rossa (+) viene collegata al terminale
nero (-) della batteria) si accende la spia a LED per la verifica di polarità. Accertare che il collegamento sia
avvenuto correttamente e che la spia a LED di "Verifica polarità" non sia accesa.
5. Collegare la spina di alimentazione CA alla rete e accendere.
6. Dopo la ricarica, scollegare il caricabatterie dall'alimentazione di rete, quindi rimuovere il collegamento al
telaio e poi il collegamento della batteria.
Carica batteria Carica di
normale mantenimento
* (5A)
* (4A)
- * (0.8A)
Carica
invernale
(0.8A)
(0.8A) -
-
• Il LED verde lampeggiante indica la ricarica
• Il LED verde fisso indica che la carica è stata completata
27
Ricondizionamento Veicoli
batteria start/stop
- -
- -
Veicoli
standard
*
-
-
