SmartCharge
5

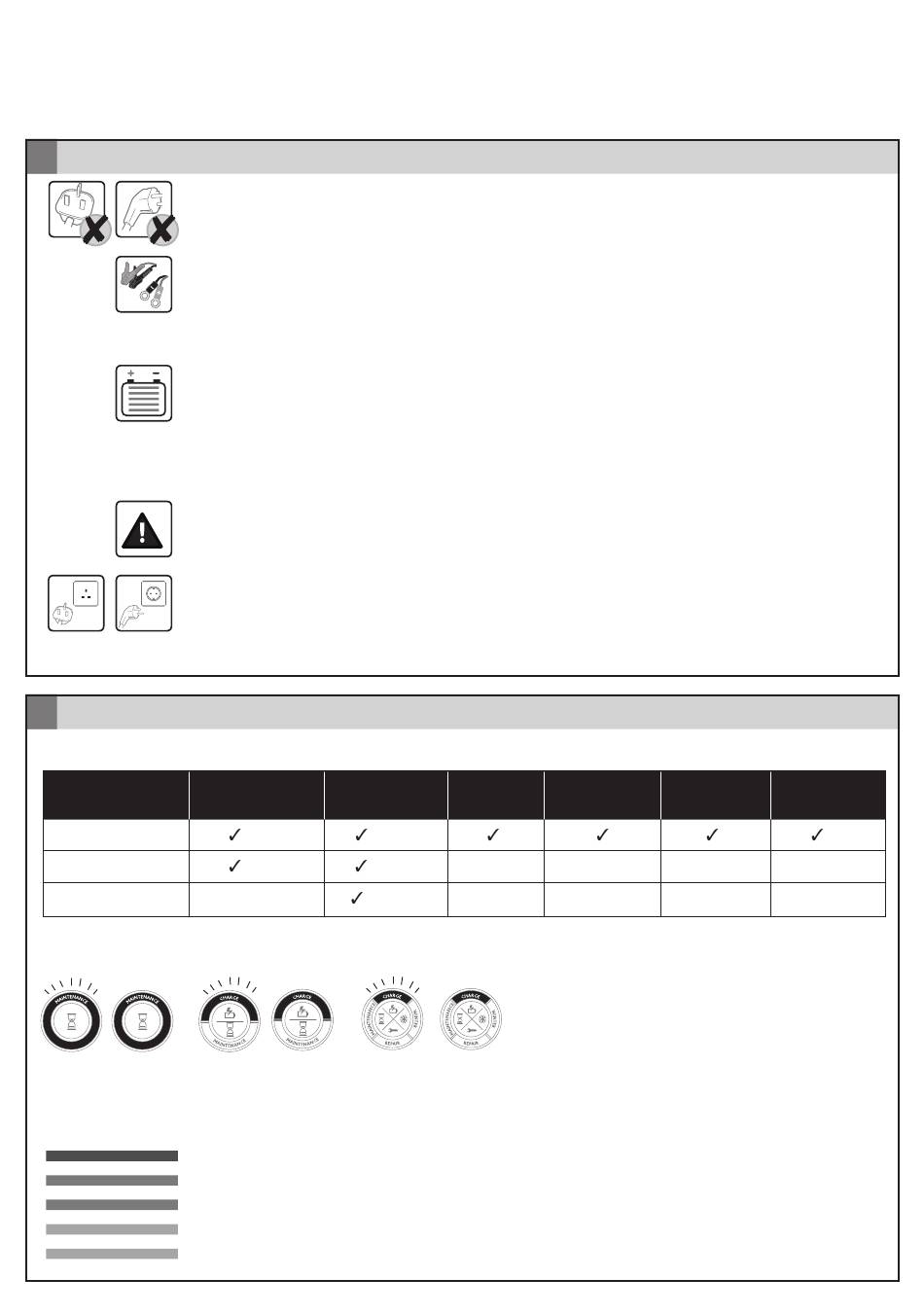

Tilkobling
1. Påse at AC-strømpluggen ikke er tilkoblet AC-strømforsyningen
2. For RSC601/RESC601/RSC605/RESC605
3. For batterier inne i kjøretøyet:
4. En polaritetssjekk-LED lyser hvis laderen er feilaktig tilkoblet batteriet, f.eks. den røde (+) klemmen tilkoblet
5. Tilkoble strømpluggen til AC-strømforsyningen og slå på.
6. Etter lading skal batteriladeren kobles fra strømforsyningen. Fjern så tilkoblingen på chassiset, og deretter batterikontakten
6
Drift
Velg ønsket lademodus
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Standard lademodi
Lade-LED
RSC605/RESC605/RSC604/RESC604 – etter tilkobling velges ønsket lademodus
Ladenivåindikator – RSC605/RESC605
Ladenivåindikatoren viser hvor langt batteriladeprosessen er kommet:
LED kontinuerlig grønn: På flytnivå
LED kontinuerlig gul: På batteritestnivå
LED kontinuerlig gul: På absorbsjonsnivå
LED kontinuerlig rød: På bulk-nivå, batterispenning 13,8 V
LED kontinuerlig rød: På bulk-nivå, batterispenning mellom11,8 V- 13, 7 V
Velg den riktige kabelen for tilkoblingen av laderen til batteriet. Tilkoble denne kabelen til laderen.
Ringterminalene kan festes til batteriet (påse at polariteten er korrekt) for enklere og hyppigere tilkobling til
laderen. Når de ikke er i bruk, bør ringteminalen oppbevares sikkert inne i motorrommet, slik at den ikke kommer
i kontakt med bevegelige deler. Påse at beskyttelsesdekselet er plassert over konnektoren når den ikke er i bruk.
• Fest den røde (+) batteriklemmen til den røde (+) terminalen på batteriet
• Fest den sorte (-) batteriklemmen til en bolt eller feste på motorblokken, med avstand til batteriet og drivstoffslangene
For batterier utenfor kjøretøyet:
• Fest den røde (+) batteriklemmen til den røde (+) terminalen på batteriet
• Fest den sorte (-) batteriklemmen til den sorte (-) terminalen på batteriet
den sorte (-) batteriterminalen. Påse at forbindelsen er korrekt og at "polaritetssjekk"-LED-en ikke lyser.
Vanlig Vedlikeholdslading Vinterlading Batterigjenoppretting
batterilading
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
- -
- -
• Blinkende grønn LED viser lading
• Kontinuerlig grønn LED viser oppladet
76
Start/Stop Standard
kjøretøyer kjøretøyer
*
- -
- -
