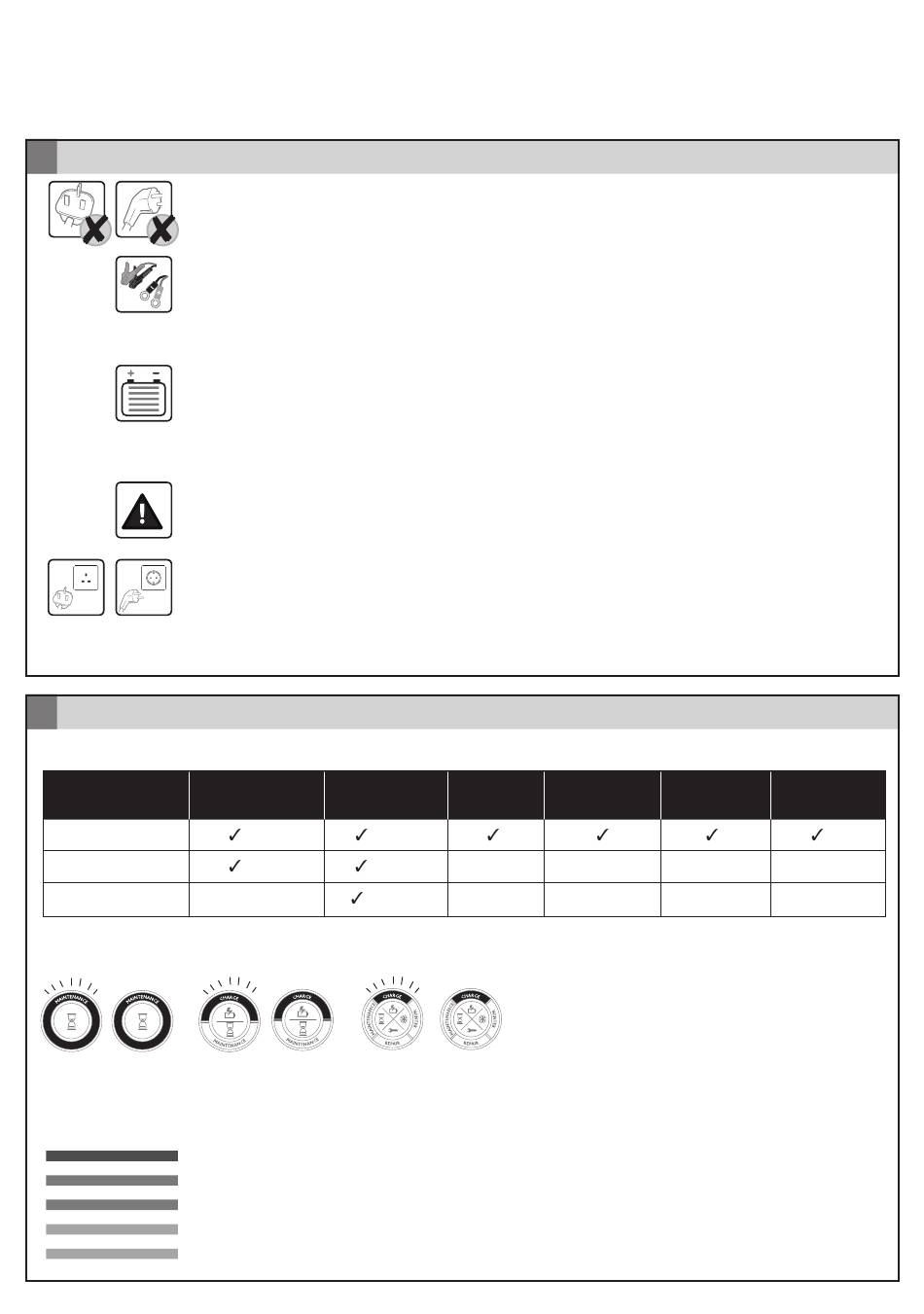

SmartCharge
5
Csatlakoztatás
1. Győződjék meg arról, hogy a hálózati csatlakozódugó nincs bedugva a hálózati aljzatba
2. Az RSC601/RESC601/RSC605/RESC605 esetén
3. A járműben lévő akkumulátoroknál:
4. A polaritás ellenőrző LED világít, ha rosszul van csatlakoztatva a töltő az akkumulátorra, azaz, a piros (+)
5. Dugja be a hálózati csatlakozódugót a hálózati aljzatba és kapcsolja be a töltőt.
6. A töltés után húzza ki az akkumulátortöltőt a hálózatból. Majd vegye le a kábeleleket, előbb a kocsivázról, és
6
Működés
Válassza ki a használni kívánt töltési módot
akkumulátortöltés
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Alapértelmezett töltési módok
Töltő LED-ek
RSC605/RESC605/RSC604/RESC604 – csatlakoztatás után válassza ki a használni kívánt töltési módot.
Töltési fokozatjelző – RSC605/RESC605
A töltési fokozatjelző mutatja, hogy hol tart az akkumulátor töltési folyamata:
Állandóan égő zöld LED: csepptöltő fokozat
Állandóan égő borostyán LED: akkumulátorvizsgáló fokozat
Állandóan égő borostyán LED: kímélő fokozat
Állandóan égő piros LED: teljes fokozat, 13,8 V-os akkumulátor feszültség
Állandóan égő piros LED: teljes fokozat, 11,8 – 13,7 V közti akkumulátor feszültség
Válassza ki a megfelelő vezetéket, amellyel majd rácsatlakoztatja a töltőt az akkumulátorra. Csatlakoztassa ezt a vezetéket a töltőre.
A gyűrűs kapcsokat rá lehet szerelni az akkumulátorra (figyelve a helyes polaritásra), hogy könnyebb legyen a művelet, amennyiben
gyakrabban kell csatlakozni a töltőre. Használaton kívül tárolja a gyűrűs kapcsokat a motortér biztonságos helyén, nehogy
érintkezésbe kerülhessenek valamelyik mozgó alkatrésszel. A használton kívüli csatlakozóra okvetlenül tegye rá a védőfedelet.
• Erősítse rá a piros (+) akkumulátorcsipeszt az akkumulátor piros (+) kapcsára
• Erősítse rá a fekete (-) akkumulátorcsipeszt a motorblokk egyik csavarjára vagy tartókarjára az akkumulátortól és üzemanyag vezetékektől távol eső helyen
A járműn kívül lévő akkumulátoroknál:
• Erősítse rá a piros (+) akkumulátorcsipeszt az akkumulátor piros (+) kapcsára
• Erősítse rá a fekete (-) akkumulátorcsipeszt az akkumulátor fekete (-) kapcsára
csipesz az akkumulátor fekete (-) kapcsára van csatlakoztatva. Győződjék meg arról, hogy a csatlakozás helyes,
és hogy nem világít a 'polaritás ellenőrző' LED
utána az akkumulátor sarkáról.
Normál Szintfenntartó
töltés
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
Hideg Akkumulátor
töltés helyreállítás
- -
- -
• a villogó zöld LED töltést jelez
• az állandóan égő zöld LED feltöltött állapotot jelez
104
Start/Stop Normál
járművek járművek
*
- -
- -
