SmartCharge
3

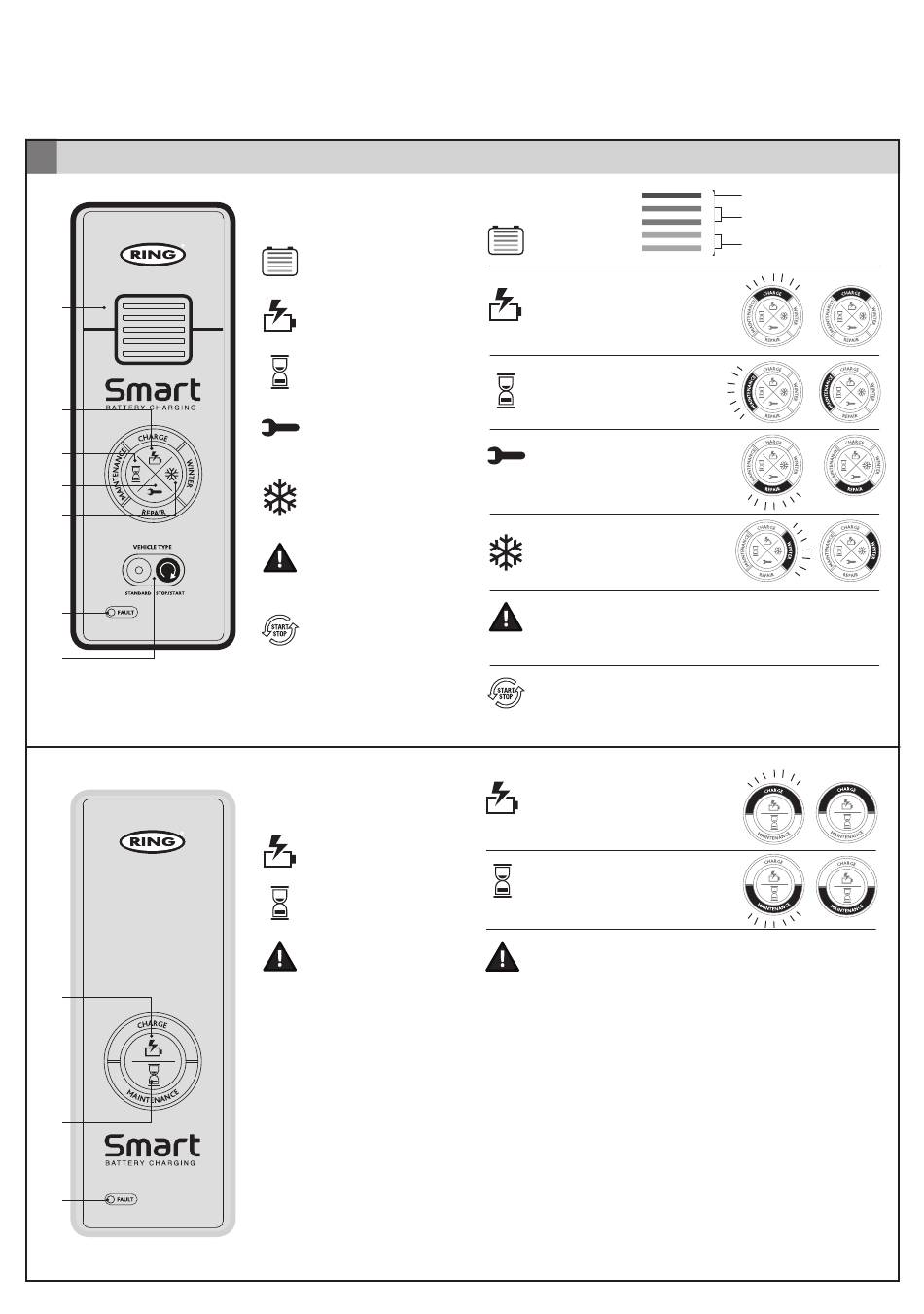

Funzioni
1
2
3
4
5
6
7
1
2
3
RSC605/RESC605
1 Indicatore della fase
di carica
2 Modalità di carica
della batteria
3 Modalità di carica di
manutenzione
4 Modalità di
ricondizionamento
(riparazione) della batteria
5 Modalità di carica
invernale
6 Verifica polarità/
indicatore guasto
batteria
7 Selezione tipo
veicolo – Standard
o START/STOP
RSC604/RESC604
1 Modalità di carica
della batteria
2 Modalità di carica
di manutenzione
3 Polarità errata/
indicatore di
guasto della
batteria
= Fase di carica
1
= Modalità di carica 5A (Max)
2
Verde lampeggiante = in carica
Verde fisso = carica completata
= Modalità di manutenzione 0,8A (Max)
3
Verde lampeggiante = in carica
Verde fisso = carica completata
= Modalità di ricondizionamento della batteria (riparazione)
4
Verde lampeggiante = in carica
Verde fisso = carica completata
= Modalità invernale 14,6V (Max)
Verde lampeggiante = in carica
5
Verde fisso = carica completata
= • Collegamento batteria non corretto
6
• Sovratemperatura
• Tensione in entrata >17V
= Selezione tipo veicolo standard o start/stop
7
Standard – 14,4V
Start/Stop – 14,6V
= Modalità di carica 4A (Max)
1
Verde lampeggiante = in carica
Verde fisso = carica completata
= Modalità di mantenimento 0,8A
2
Verde lampeggiante = in carica
Verde fisso = carica completata
= • Collegamento batteria non corretto
3
• Sovratemperatura
25
Fase di mantenimento (float) (verde)
Fase di assorbimento (giallo)
Fase di caricamento massimo (rosso)
