Connexion; Fonctionnement - ring RSC601 Manuel D'instructions

SmartCharge
5

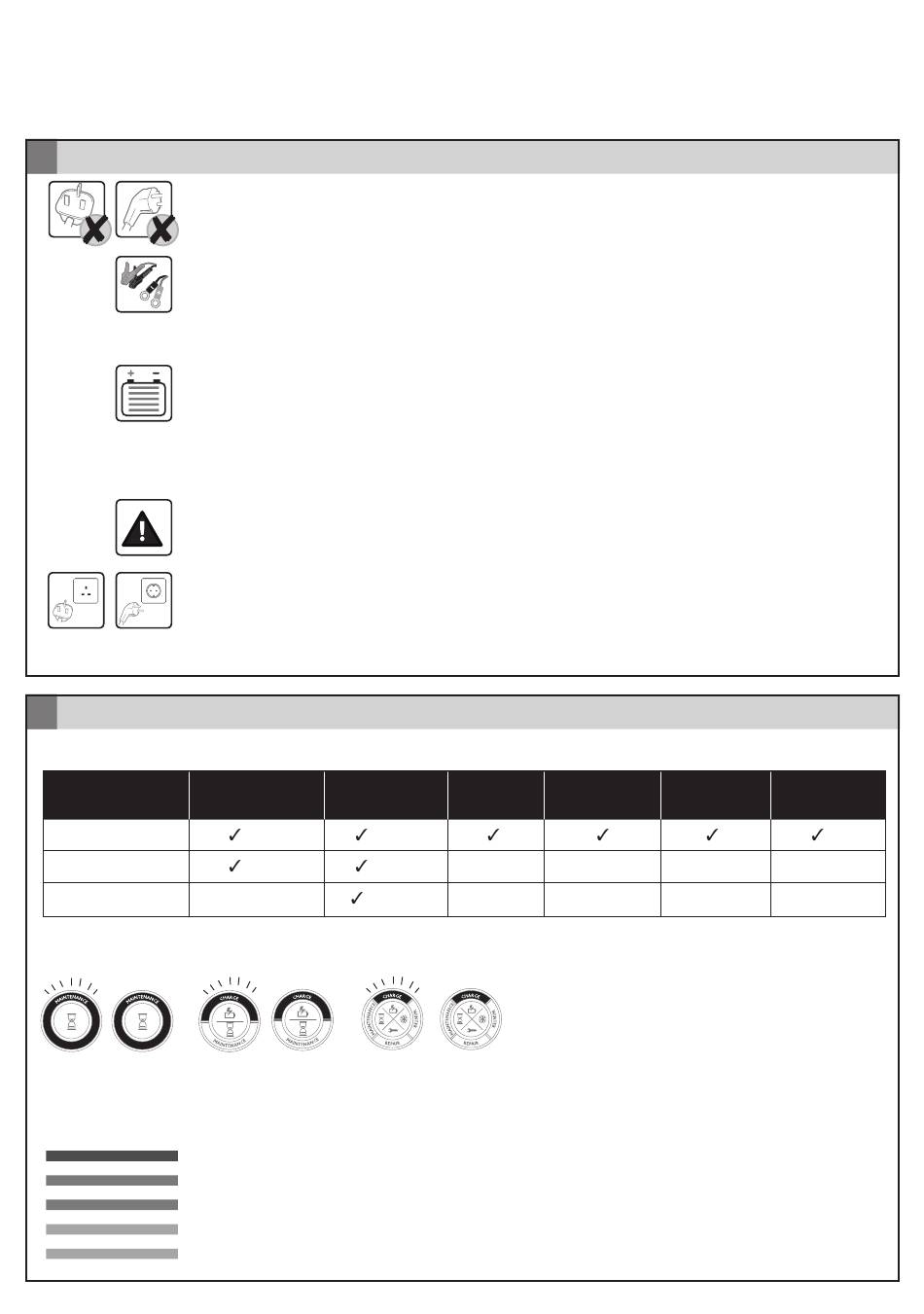

Connexion

1. Assurez-vous que la prise secteur AC ne soit pas connectée à l'alimentation secteur AC
2. Pour RSC601/RESC601/RSC605/RESC605
3. Pour les batteries à l'intérieur du véhicule :
4. Le voyant de contrôle de la polarité s'allume si le chargeur n'est pas correctement raccordé à la batterie, c'est-à-dire pince rouge (+) reliée à la
5. Connectez la prise secteur à l'alimentation secteur AC et mettez en marche
6. Après recharge, débranchez le chargeur de batterie de l'alimentation secteur. Enlevez ensuite la connexion au châssis puis la
6

Fonctionnement

Sélectionnez le mode de charge requis
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Modes de charge par défaut
LED de charge
RSC605/RESC605/RSC604/RESC604 – après connexion, sélectionnez le mode de charge requis.
Voyant d'étape de charge - RSC605/RESC605
Le voyant d'étape de charge montre où vous en êtes dans le processus de charge de la batterie:
LED fixe verte : Étape de maintien
LED fixe orange : Étape de test de la batterie
LED fixe orange : Étape d'absorption
LED fixe rouge : Étape principale, tension de la batterie 13,8v
LED fixe rouge : Étape principale, tension de la batterie entre 11,8v et 13,7v
Sélectionnez le câble approprié pour brancher le chargeur sur la batterie. Connectez ce câble au chargeur. Vous pouvez monter
des cosses en anneau sur la batterie (en respectant la polarité) pour une connexion plus facile et plus fréquente au chargeur.
Lorsqu'elles ne sont pas utilisées, rangez les cosses en anneau en sécurité à l'intérieur du compartiment moteur en s'assurant
qu'elles n'entrent pas en contact avec des pièces mobiles. Assurez-vous que le cache de protection soit placé sur le connecteur
lorsqu'il n'est pas utilisé
• Fixez la pince de batterie rouge (+) à la borne rouge (+) de la batterie
• Fixez la pince de batterie noire (-) à un boulon ou à un support du bloc moteur, à distance de la batterie et du circuit de carburant
Pour les batteries à l'extérieur du véhicule :
• Fixez la pince de batterie rouge (+) à la borne rouge (+) de la batterie
• Fixez la pince de batterie noire (+) à la borne noire (+) de la batterie
borne noire (-) de la batterie. Assurez-vous que la connexion soit correcte et que le voyant « Contrôle de la polarité » ne soit pas allumé
connexion à la batterie.
Charge Normal Charge
e de batterie d'entretien
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
Charge Reconditionnement
hivernale de batterie
- -
- -
• La LED clignotante verte indique une charge en cours
• La LED fixe verte indique une charge terminée
13
Véhicules Véhicules
Start/Stop Standard
*
- -
- -
