Bedienung - ring RSC601 Manuel D'instructions

SmartCharge
5

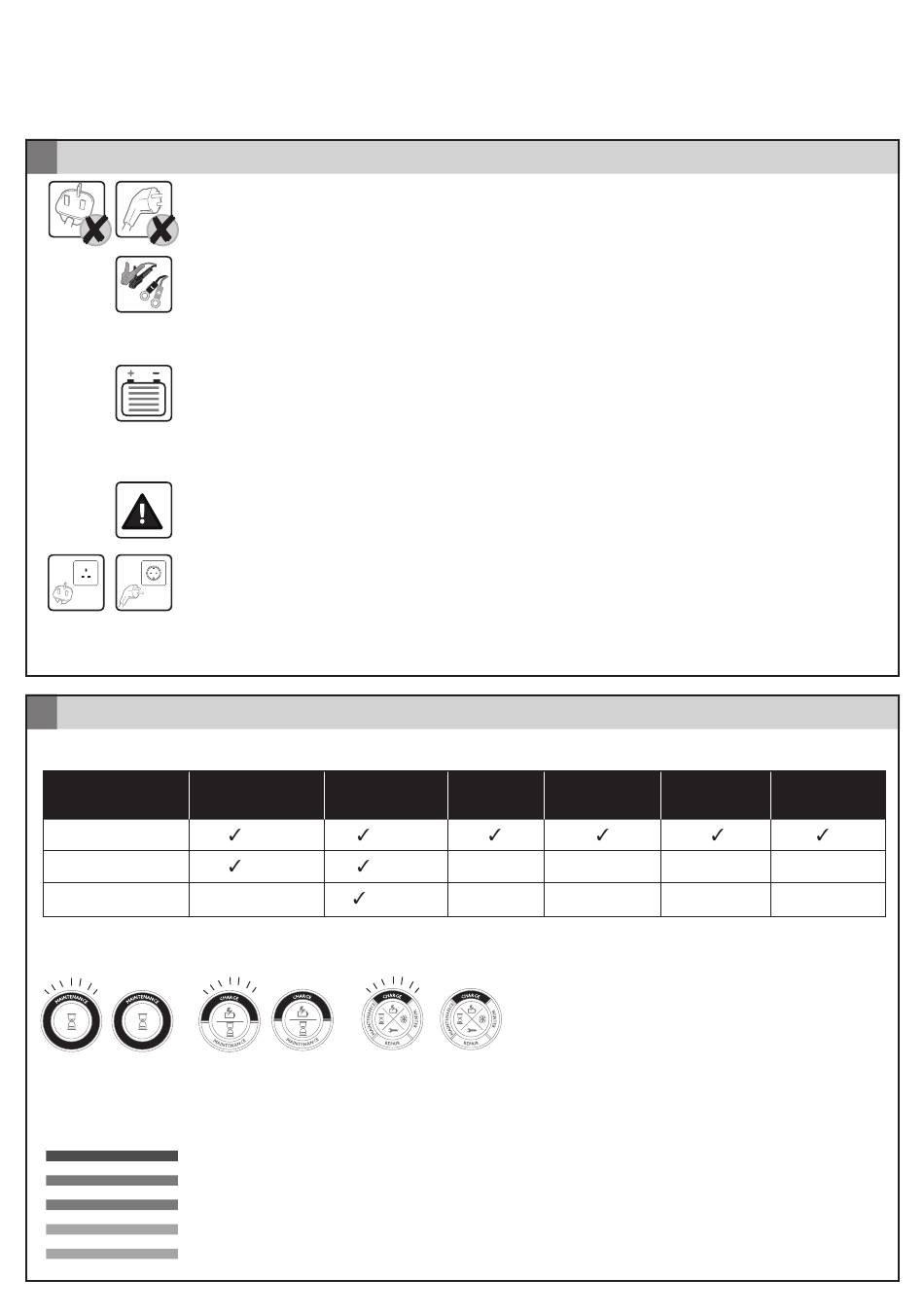

Anschluss
1. Stellen Sie sicher, dass der AC-Netzstecker nicht mit der AC-Netzstromversorgung verbunden ist.
2. Für RSC601/RESC601/RSC605/RESC605
3. Für Batterien innerhalb des Fahrzeugs
4. Die LED für die Polaritätsprüfung leuchtet, wenn das Ladegerät falsch mit der Batterie verbunden, d.h. wenn
5. Verbinden Sie den Netzstecker mit der AC-Netzstromversorgung und schalten Sie das Gerät ein
6. Ladegerät nach dem Aufladen vom Stromnetz trennen. Anschließend erst den Gehäuseanschluss und dann
6

Bedienung

Wählen Sie den gewünschten Lademodus
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Standardlademodi
Lade-LEDs
RSC605/RESC605/RSC604/RESC604 – Wählen Sie nach dem Anschluss den gewünschten Lademodus.
Ladestatusanzeige - RSC605/RESC605
Die Ladestatusanzeige zeigt an, wie weit der Ladevorgang der Batterie fortgeschritten ist:
LED durchgehend grün: In der Erhaltungsladung
LED durchgehend gelb: In der Batterietestphase
LED durchgehend gelb: In der Absorptionsladung
LED durchgehend rot: In der Hauptladung, Batteriespannung 13,8 V
LED durchgehend rot: In der Hauptladung, Batteriespannung zwischen 11,8 V - 13,7 V
Wählen Sie das entsprechende Kabel, um das Ladegerät mit der Batterie zu verbinden. Verbinden Sie dieses Kabel mit dem Ladegerät. Ein
Ringkabelschuh kann (unter Beachtung der richtigen Polarität) zur einfacheren und häufigeren Verbindung mit dem Ladegerät an der Batterie
befestigt werden. Wenn der Ringkabelschuh nicht verwendet wird, verstauen Sie ihn im Motorraum und achten Sie darauf, dass er nicht in
Kontakt mit beweglichen Teilen kommt. Stellen Sie sicher, dass der Anschluss bei Nichtgebrauch mit der Schutzabdeckung versehen ist.
• Schließen Sie die rote (+) Batterieklemme am roten (+) Pol der Batterie an
• Schließen Sie die schwarze (-) Batterieklemme an einem Bolzen oder einer Halterung auf dem Motorblock fern von der Batterie und den Kraftstoffleitungen an
Für Batterien außerhalb des Fahrzeugs:
• Schließen Sie die rote (+) Batterieklemme am roten (+) Pol der Batterie an
• Schließen Sie die schwarze (-) Batterieklemme am schwarzen (-) Pol der Batterie an
die rote (+) Klemme am schwarzen (-) Batteriepol angeschlossen wurde. Prüfen Sie, ob die Verbindung richtig
ist und dass die LED für die „Polaritätsprüfung" nicht leuchtet
den Batterieanschluss entfernen.
Normale Erhaltungsladung Winterladung Batteriewiederherstellung Start-/Stopp Standardfahrzeuge
Batterieladung
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
- -
- -
• Eine grün blinkende LED zeigt den Ladevorgang an
• Eine durchgehend grün leuchtende LED zeigt an, dass die Batterie geladen ist
20
-Fahrzeuge
*
- -
- -
