SmartCharge
3

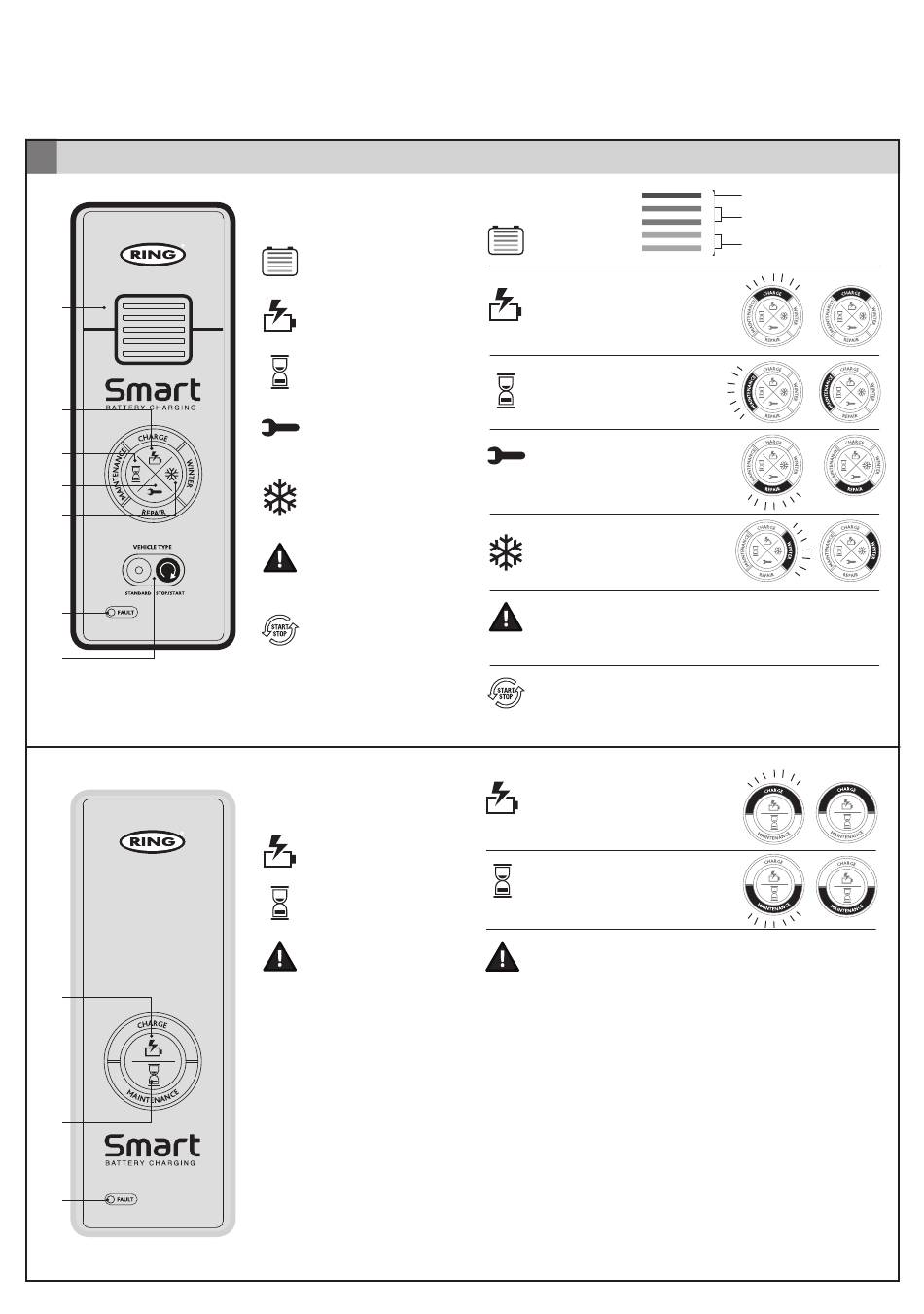

Funkcje
1
2
3
4
5
6
7
1
2
3
RSC605/RESC605
1 Wskaźnik stanu
naładowania
2 Tryb ładowania
akumulatora
3 Tryb ładowania
konserwacyjnego
4 Tryb regeneracji
akumulatora
(naprawa)
5 Tryb ładowania w
okresie zimowym
6 Kontrola polaryzacji/
wskaźnik
uszkodzenia
akumulatora
7 Wybór rodzaju
pojazdu -
Standard lub
START/STOP
RSC604/RESC604
1 Tryb ładowania
akumulatora
2 Tryb ładowania
konserwacyjnego
3 Niewłaściwa
polaryzacja/
wskaźnik
uszkodzenia
akumulatora
= Stan naładowania
1
= Tryb ładowania 5A (Maks.)
2
Zielony pulsujący = Ładowanie w toku
Zielony ciągły = Naładowany
= Tryb ładowania konserwacyjnego 0,8A (Maks.)
3
Zielony pulsujący = Ładowanie w toku
Zielony ciągły = Naładowany
= Tryb regeneracji akumulatora (naprawa)
4
Zielony pulsujący = Ładowanie w toku
Zielony ciągły = Naładowany
= Tryb zimowy 14,6V (Maks.)
Zielony pulsujący = Ładowanie w toku
5
Zielony ciągły = Naładowany
= • Nieprawidłowe podłączenie akumulatora
6
• Zbyt wysoka temperatura
• Napięcie wejściowe >17V
= Wybór rodzaju pojazdu Standard lub Start/Stop
7
Standard – 14.4v
Start/Stop – 14.6v
= Tryb ładowania 4A (Maks.)
1
Zielony pulsujący = Ładowanie w toku
Zielony ciągły = Naładowany
= Tryb ładowania konserwacyjnego 0,8A (Maks.)
2
Zielony pulsujący = Ładowanie w toku
Zielony ciągły = Naładowany
= • Nieprawidłowe podłączenie akumulatora
3
• Zbyt wysoka temperatura
81
Podtrzymywanie opadającego
ładunku (Float) (zielony)
Ładowania absorpcyjne (bursztynowy)
Ładowanie masowe
(czerwony)
