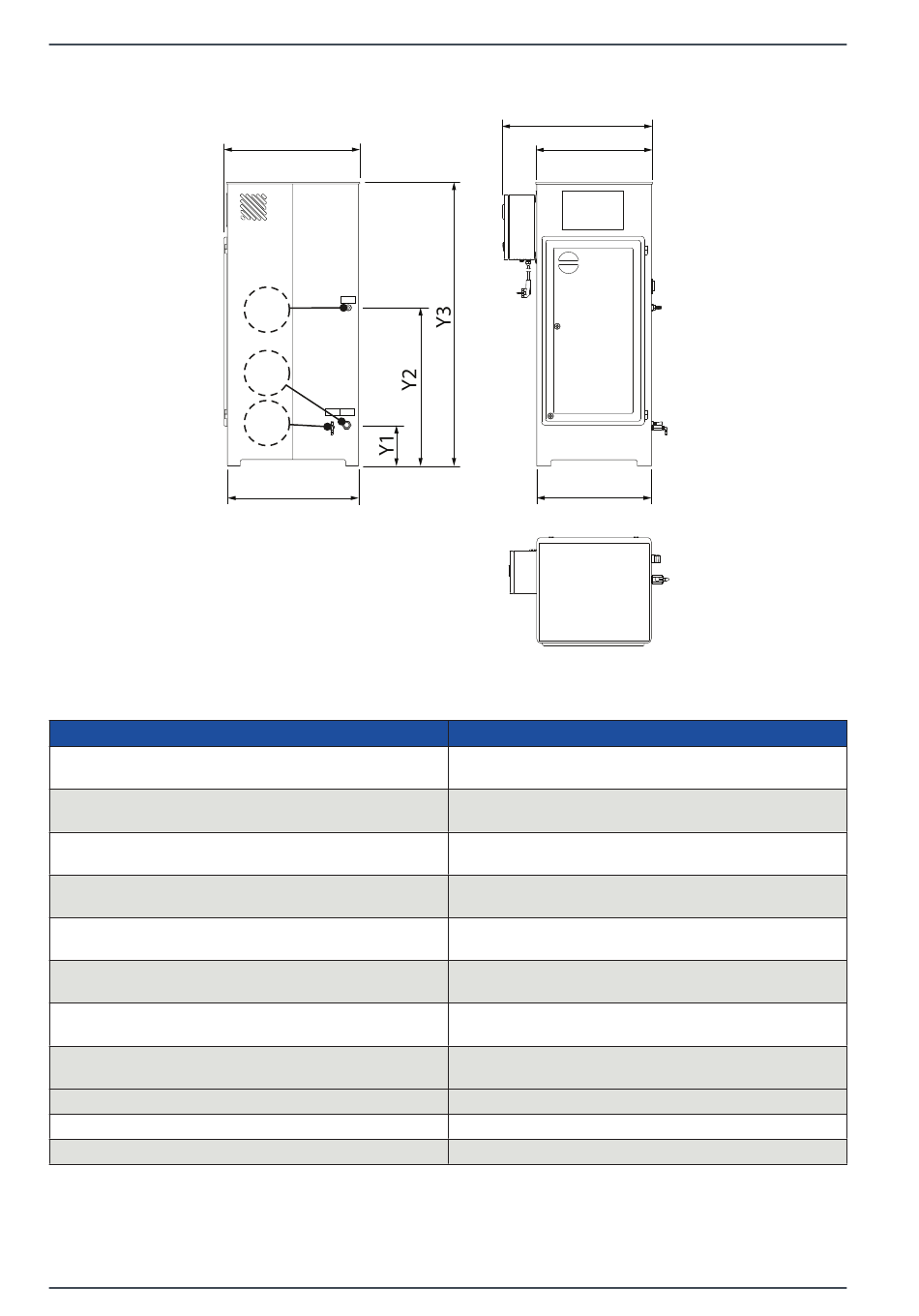

4.3 Cotes de raccordement et d'installation

Les cotes sont soumises à la tolérance selon DIN ISO 2768-m.
Unité de fractionnement
[A] - Raccord pompe à émulsion (flexible)
[B] - Raccord sortie d'eau (flexible)
[C] - Raccord robinet de prélèvement (flexible)
22 | 64
X1
A
Pumpe
Pump
B
C
Test Wasser
Test Water
X2
[X1]
[X2]
[X3]
[X4]
[X5]
[Y1]
[Y2]
[Y3]
Instructions de montage et de service
X3
X4
X5
BS12
424 mm
16.693 in
400 mm
15.748 in
600 mm
23.622 in
484 mm
19.055 in
470 mm
15.504 in
172 mm
6.772 in
618 mm
24.331 in
1 155 mm
45.472 in
G½" (Ø = 13 mm / 0.5 in)
G½" (Ø = 25 mm / 1 in)
G½" (Ø = 8 mm / 0.32 in)
