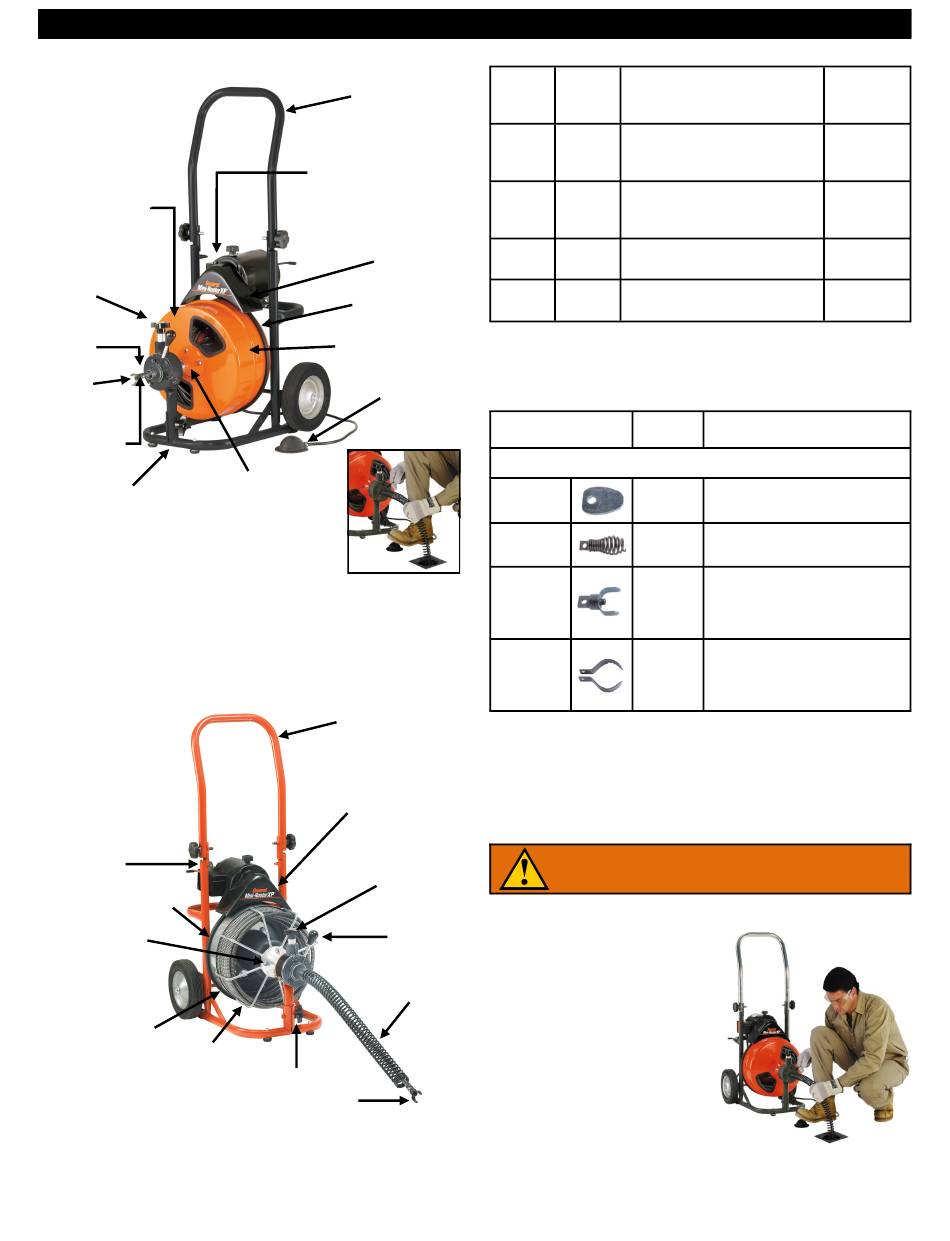

CARACTERÍSTICAS
Mini-Rooter XP con
Tambor Cerrado
Palanca de control
de avance
Perilla de
presión de
avance
Cable
Cortador
Conector
hembra
Cono frontal del tambor
Perilla de poste frontal
A la derecha se muestra: Alimentador
automático de cable
AVISO: No opere la máquina si faltan las etiquetas de advertencia en
la caja de interruptores y el cordón de fuerza, o si están ilegibles.
CARACTERÍSTICAS
Mini-Rooter XP con
Tambor Abierto
Interruptor del
motor
Correa en forma de V
Cono frontal del
tambor
Tambor abierto
Cable
AVISO: No opere la máquina si faltan las etiquetas de advertencia en
la caja de interruptores y el cordón de fuerza, o si están ilegibles.
Mango plegable
Interruptor del motor
Protector de la correa
Correa en forma de V
Tambor
Pedal
Mango plegable
Protector de la correa
Perilla de
presión de
avance
Palanca de
control de
avance
Tubo guía
Perilla de poste frontal
Cortador
Cuadro de aplicaciones de cables (Tabla 1)
Calibre Tamaño
del de la
cable tubería
1/2 3 a 4 Chimeneas de techo y desa-
pulg. pulgadas gües pequeños de piso (no
raíces).
3/8 2 a 3 Chimeneas de techo, líneas
pulg. pulgadas para lavanderías y desagües
pequeños.
*5/16 1-1/2 a 2 Fregaderos, lavamanos y desa-
pulg. pulgadas gües pequeños.
*1/4 1-1/4 a 2 Líneas pequeñas, tinas, y desa-
pulg. pulgadas gües de duchas
*Los cables con diámetros de 1/4 y 5/16 de pulgada se utilizan con el
tambor-J y el tambor doble.
Cuadro de aplicaciones de cortadores (Tabla 2)
Núm. de
Cortador
Cortadores para cables de 3/8 y 1/2 pulg.
Punta de
AH
flecha
Barrena de
BG
perforación
Cortador en 1-1/2UC
forma de U
de 1-1/2
pulg
Hoja de
2SCB
corte lateral
de 2
Nota: No hay reglas fijas en relación con qué cortador usar. Si una
herramienta no resuelve la obstrucción, simplemente intente con otra.
INSTRUCCIONES DE OPERACIÓN
¡ASEGÚRESE DE QUE EL INTERRUPTOR DEL MO-
TOR ESTÉ EN LA POSICIÓN APAGADO ("OFF")!
Configuración
1. Ubique la máquina a no más de
dos pies (.6 m) aproximadamen-
te de distancia del orificio de
desagüe. Asegúrese de que el
tubo guía de Mini-Rooter XP (XP
-GT) esté en su posición. Si no
puede poner la máquina a esa
distancia de la abertura del de-
sagüe, pase el cable por la ex-
tensión del tubo guía (GTE)
opcional o por un tubo guía
metálico para evitar que el cable
se agite. En las máquinas de
alimentación manual, siempre mantenga una mano enguantada
sobre el cable.
25
Mini-Rooter XP
Capacidad
Aplicaciones típicas
Aplicaciones típicas
Herramienta para comenzar.
Ideal para cortar y raspar.
Herramienta para comenzar, para
quitar objetos
Herramienta para terminar, traba-
ja bien en obstrucciones por gra-
sa.
Herramienta para terminar, para
raspar los bordes interiores de
tuberías.
®
Máx.
75 pies
75 pies
50 pies
50 pies
