Vue d'ensemble du produit
Informations complémentaires :
• Transformation entre alimentation interne et externe en air de commande
è 11.2.2 Transformation pour alimentation en air de pilotage interne ou externe.
• Installation des plaques d'extrémité droite
è 11.1.4 Remplacement des embases juxtaposables ou de la plaque d'extrémité droite.
• Combinaison d'un distributeur de mise en pression progressive et d'une plaque d'extrémité droite
è 5.1.1.1 Alimentation air comprimé du terminal de distributeurs.
5.2.1.5

Distributeurs de mise en pression progressive avec surveillance de la pression

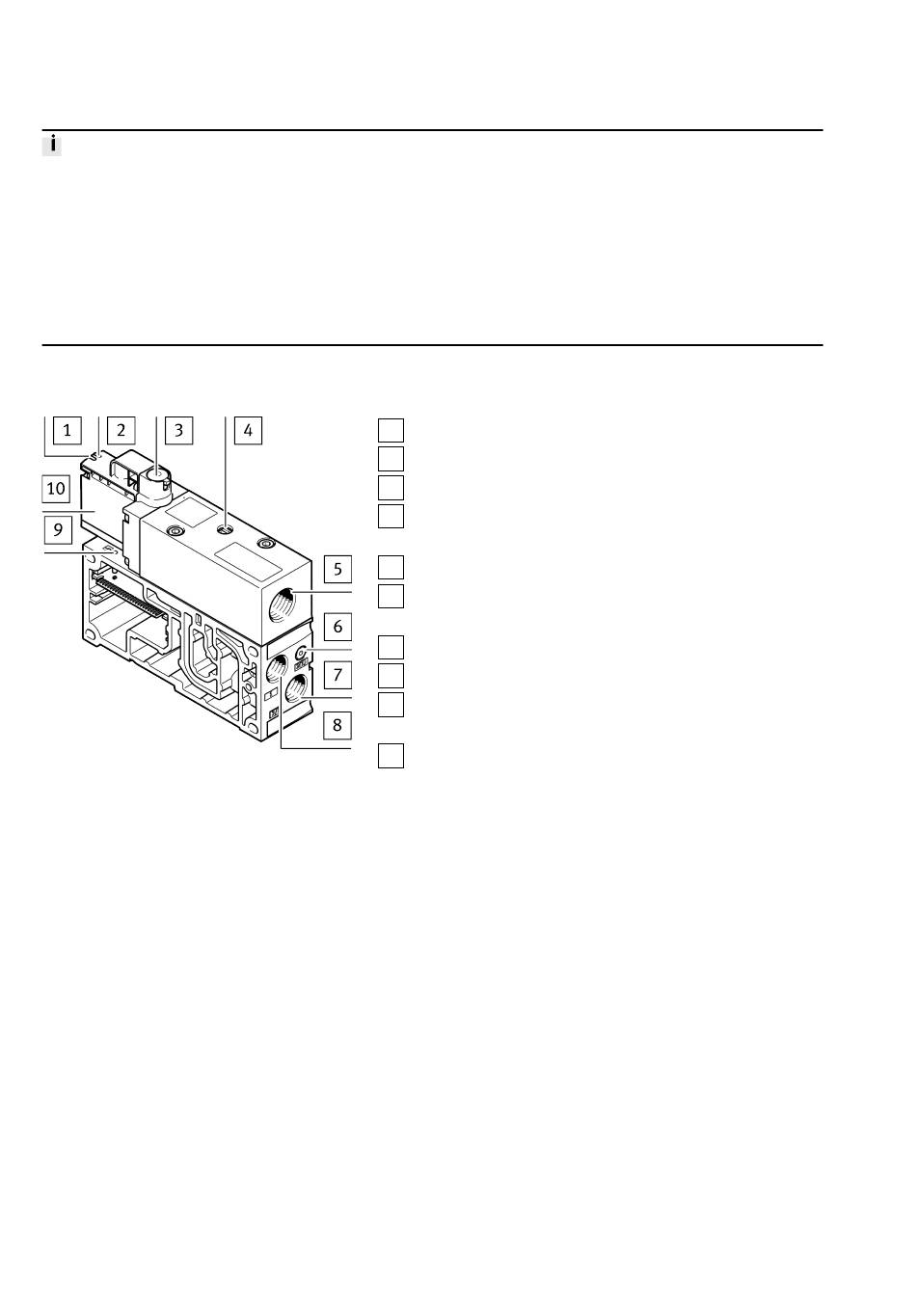

Fig. 13 Distributeur de mise en pression progressive
Le distributeur de mise en pression progressive peut être utilisé pour les applications suivantes :
– mise en pression réglable à deux paliers de la pression de travail
– mise en pression à un palier de l'alimentation en air de commande depuis le raccord (1), en fonc-
tion de la variante du distributeur de mise en pression progressive
– Mise à l'échappement de la pression de travail
– Mise à l'échappement de la pression de pilotage
– Interrogation de l'état à l'échappement avec un manocontact intégré au pilotage
Le signal de commutation du manocontact est envoyé au terminal CPX.
32
1 LED de la bobine 14
2 LED du manocontact
3 Commande manuelle auxiliaire (en option)
4 Vis d'étranglement pour la durée de mise sous pres-
sion
5 Raccord d'échappement pour canal (1)
6 Raccord pour le prélèvement de pression au niveau
du canal commuté (1)
7 Raccord d'échappement, canal (3/5)
8 Raccord d'alimentation, canal (1)
9 LED d'erreur générale du distributeur de mise en
pression progressive
10 Pilotage avec manocontact
