Vue d'ensemble du produit
1 Distributeur
2 Plaque intermédiaire
3 Régulateur A
4 Embase juxtaposable
5 Canal (5) (échappement)

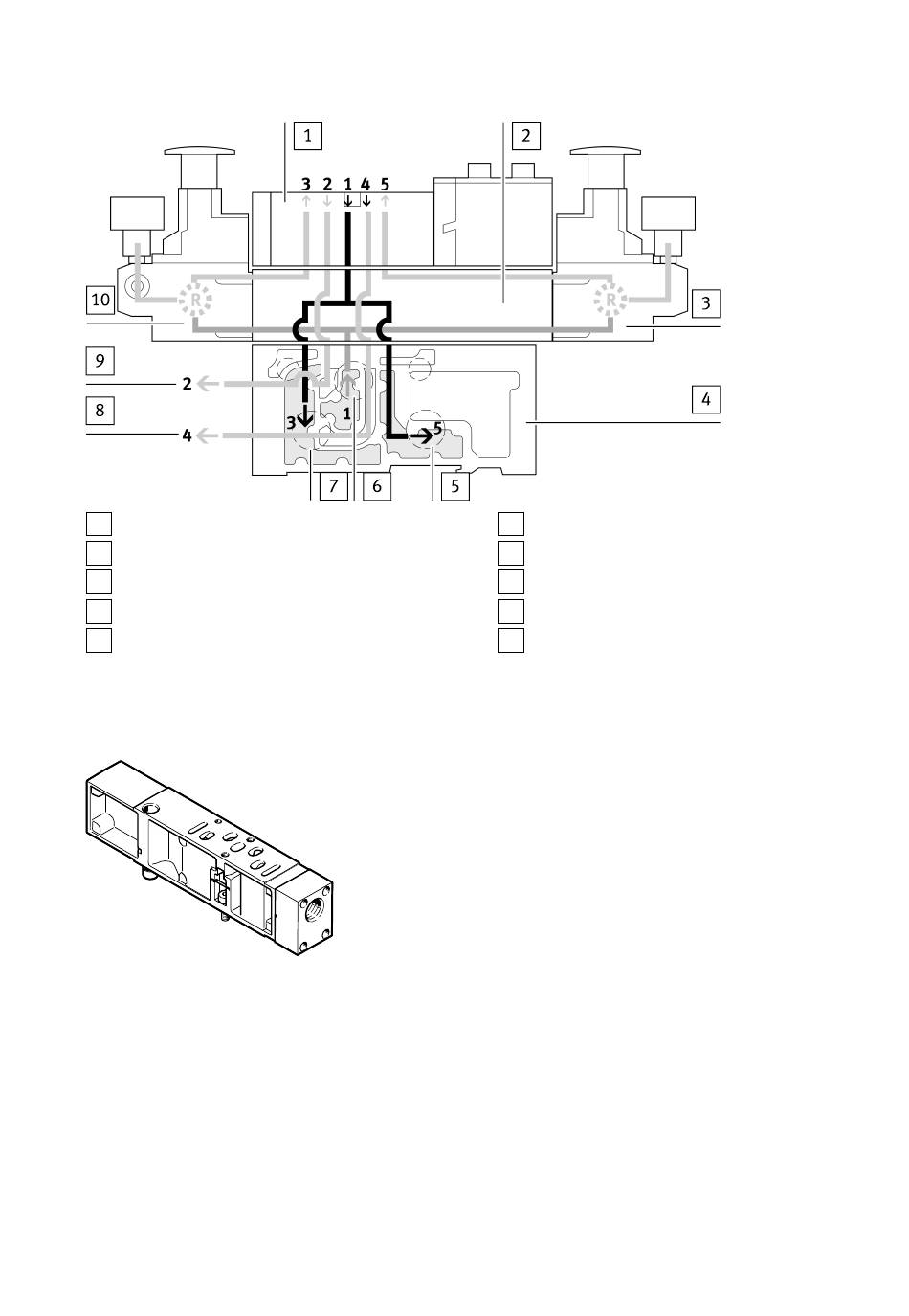

Fig. 19 Réglage de pression avec un manodétendeur AB réversible – Exemple
5.2.1.8
Plaques d'alimentation verticales
Fig. 20 Plaque d'alimentation verticale
Pour alimenter un seul emplacement de distributeur en pression de service individuelle ou en pres-
sion de pilotage individuelle, une plaque d'alimentation verticale peut être installée entre l'embase et
le distributeur.
Certains composants de la superposition ne sont disponibles que dans certaines largeurs de construc-
tion.
Festo — VTSA-F-CB — 2020-01
6 Canal (1) (air de travail)
7 Canal (3) (échappement)
8 Raccord (4)
9 Raccord (2)
10 Régulateur B
41
