Installation et raccordement
3.3.3 Connexion réseau

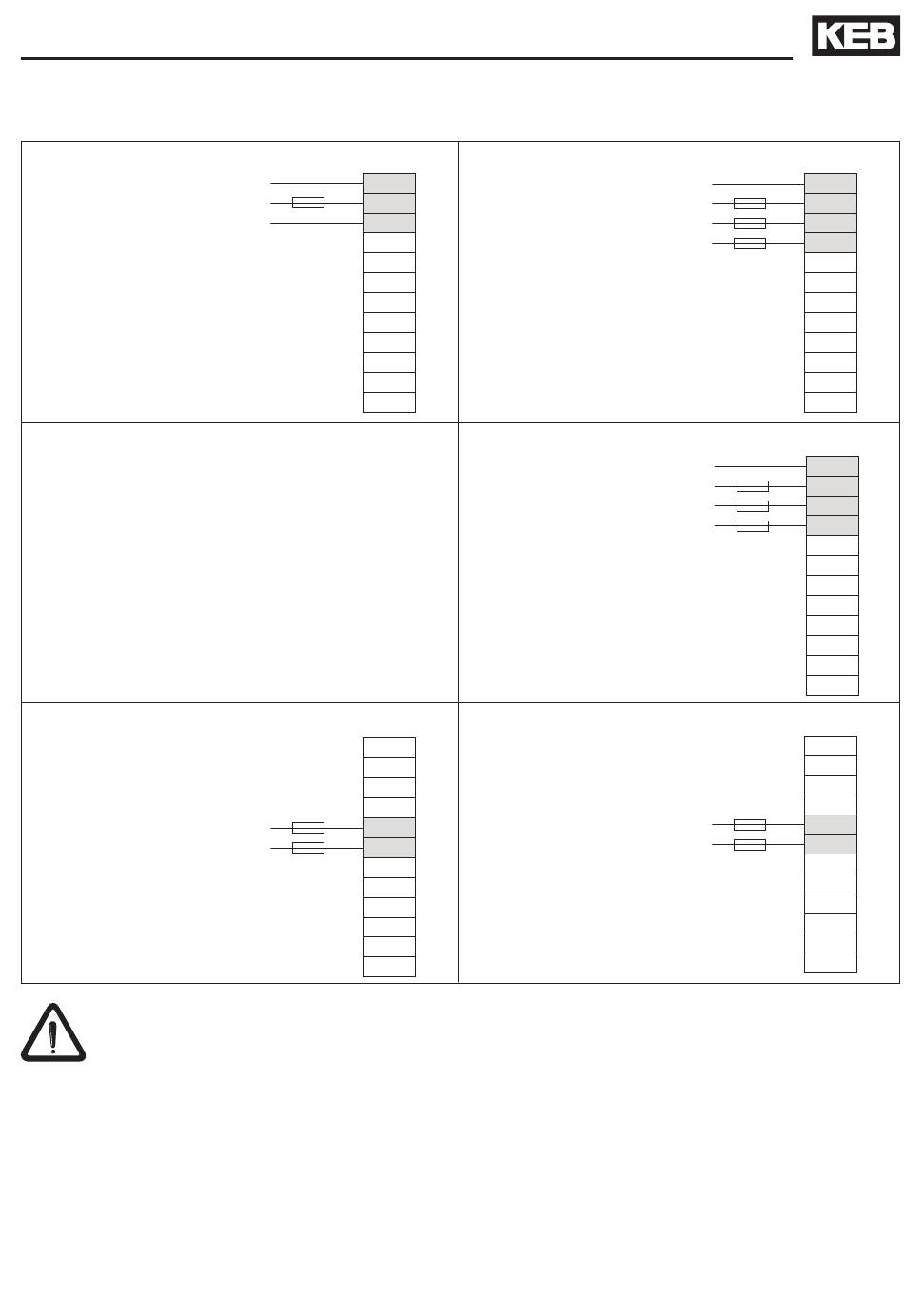

Connexion réseau
monophasé
1 x 180...260 V AC
Protection
• Fusible (voir chapitre 2.3) ou
• contacteur protection de puissance
• Variateur 1-phase RCD Type A ou Type B
• Variateur 3-phase RCMA avec isolement ou
RCD Type B
• En alimentation-DC faire attention à la
classe de tension autorisée pour les fusibles
DC-Connexion Classe 230 V
250...370 V DC
Alimentation séparée de la carte de commande
Sans autre précaution de refroidissemnt additionel, l'alimentation en permanence de
la carte de commnande n'est pas admissible, car le ventilateur interne n'est pas alimenté.
Les pertes provoquent un séchage accéléré des condensateurs et en conséquence
une réduction de la durée de la durée de vie.
230 V
X1A
PE
PE
L1 L1
N N/L2 W
L3
++
--
PB
U
V
W
T1
T2
X1A
PE
L1
N/L2
L3
+
++
-
--
PB
U
V
W
T1
T2
Connexion réseau 230 V triphasé
3 x 180...260 V AC
Connexion réseau 400 V monophasé
3 x 305...500 V AC
DC-Connexion Classe 400 V
420...720 V DC
X1A
PE PE
L1
L1
L2 N/L2
L3 L3
++
--
PB
U
V
W
T1
T2
X1A
PE PE
L1
L1
L2 L2
L3 L3
++
--
PB
U
V
W
T1
T2
X1A
PE
L1
L2
L3
+
++
-
--
PB
U
V
W
T1
T2
