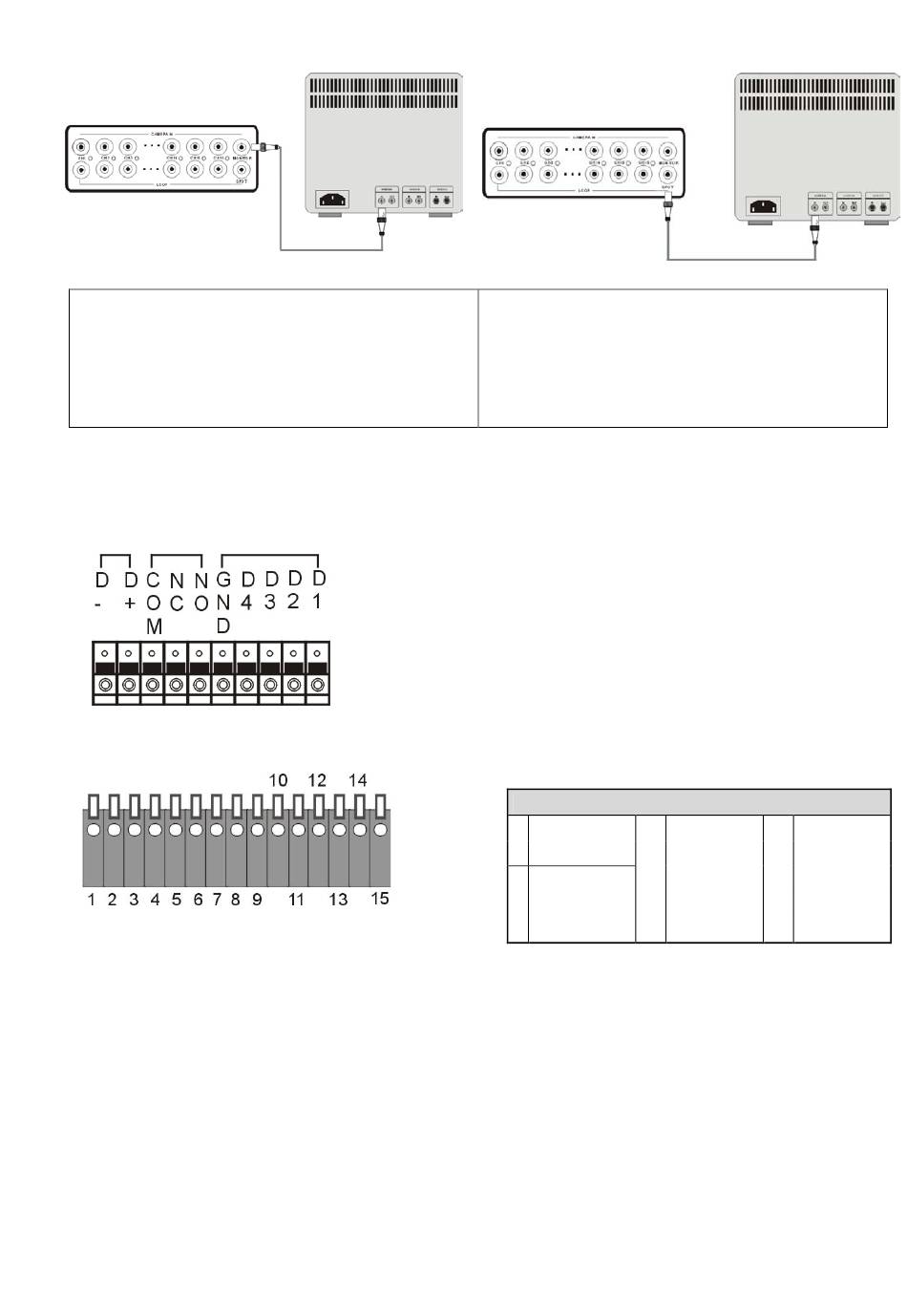

6.2 Monitor und SPOT Monitorinstallation

Schliessen Sie den MONTIOR BNC-
Ausgang vom Rekorder an den
Videoeingang vom Monitor an.
6.3 Alarmeingänge
4-Kanal
8- Kanal
Schliessen Sie den Spotmonitor BNC-
Ausgang an einen zweiten Monitor an. Alle
Kameraeingänge werden als Vollbild
sequentiell angezeigt. Im Falle eines Alarms
wechselt die Anzeige zum auslösenden
Kanal.
1 RS 485 D -
2 RS 485 D +
3 RELAY COM
4 RELAY NC
5 RELAY NO 10 ALARM D6 15 ALARM D1
11
FUNCTION
6 GND 11 ALARM D5
7 GND 12 ALARM D4
8 ALARM D8 13 ALARM D3
9 ALARM D7 14 ALARM D2
