Retrait de la tête du taille-
bordure
1. Débranchez le connecteur du taille-
bordure.
2. Appuyez sur les languettes de
dégagement pour les dégager du
couvercle supérieur, puis retirez le
dispositif de retenue de la bobine
(Fig. 22).
3. Retirez l'ensemble de bobine du
dispositif de retenue de la bobine.
4. Retirez le ressort de l'arbre
d'entraînement (Fig. 23).
5. Tournez le couvercle supérieur pour
aligner la fente de la bride sur le
trou de verrouillage de l'arbre dans
le boîtier d'engrenage et insérez
la clé hexagonale fournie dans
les trous alignés pour servir de
stabilisateur (Fig. 24).
6. Portez des gants. Utilisez la clé
multifonction fournie pour desserrer
l'écrou à l'intérieur du couvercle
DANS LE SENS DES AIGUILLES
D'UNE MONTRE (Fig. 25). Retirez
l'écrou, puis retirez le couvercle
supérieur. Conservez la bride
et le couvercle de la bride de
l'arbre d'entraînement en vue du
réassemblage.
62
TAILLE-BORDURE DE 38 CM À MOTEUR ARRIÈRE AU LITHIUM-ION DE 56 V — STX3800

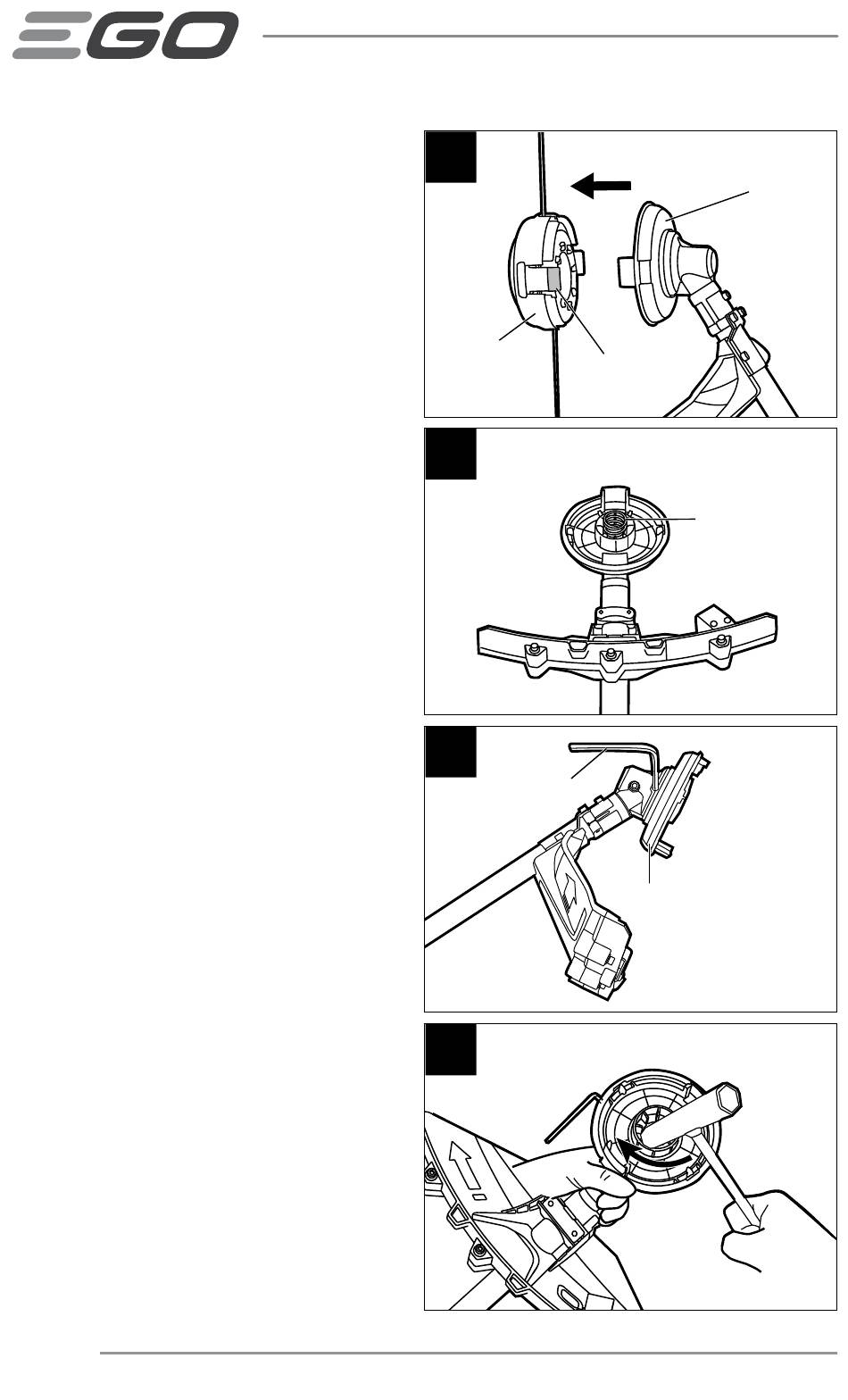

22
Dispositif
Languette de
de retenue
dégagement
23
24
Stabilisateur
25
Couvercle
supérieur
Ressort
Couvercle supérieur
