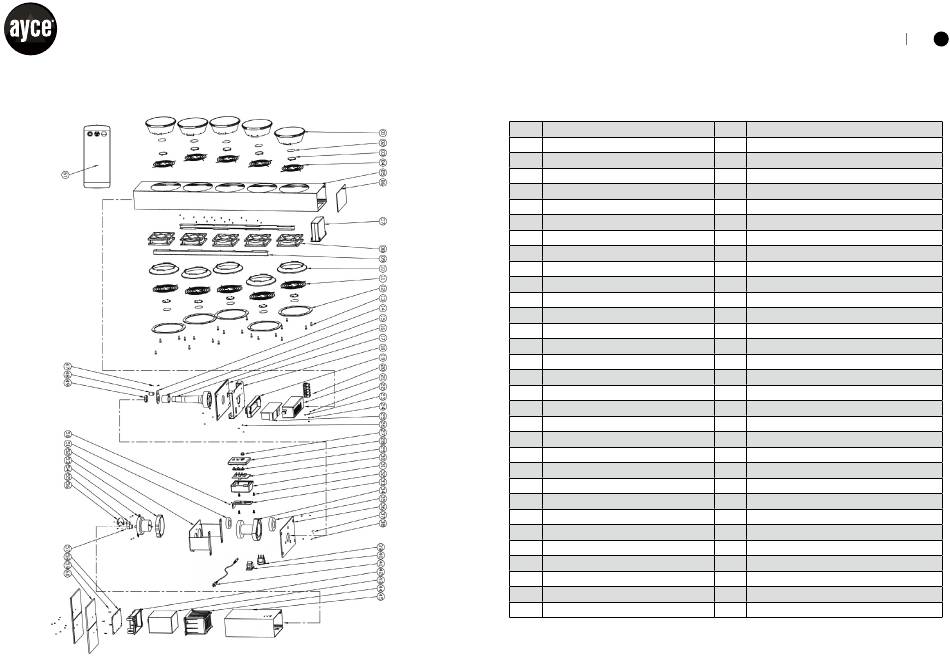

TECHNISCHE ZEICHNUNG

ERSATZTEILLISTE

Nr. Teilebezeichnung
1 Vordere Netzhalterung
2 Refraktor
3 Vordere Netzabdeckung
4 Vorderes Netz
5 Ventilatorhalterung
6 Halterung der oberen Abdeckung
7 Griff
8 Lüfter
9 Lüfterhalterung
10 Hintere Netzhalterung
11 Hinteres Netz
12 Hintere Netzabdeckung
13 Schraube M4
14 Drehhebel A
15 Wellenbuchse
16 Welle
17 Halterung der unteren Abdeckung
18 Ventilatorbefestigungsleiste
19 Abdeckung für Strom-PCBA
20 Klemmleiste
21 Gehäuse für Strom-PCBA
22 Schraube M3
23 Schraube M3
24 Schraube M3
25 Power PCBA
26 Schraube M4
27 Linse
28 Abdeckung für Steuerungs-PCBA
29 Taste
30 Steuerungs-PCBA
31 Gehäuse für Steuerungs-PCBA
14
Nr. Teilebezeichnung
32 Schraube M3
33 Schaltkastenhalterung
34 Lager
35 Lagerhalterung
36 Obere Basisabdeckung
37 Schraube M3
38 Schraube M4
39 Schalter
40 Netzstecker
41 Stromkabel
42 Batteriefachdeckel
43 Batterien
44 Batteriefachgehäuse
45 Basis
46 Schraube M4
47 Schraube M3
48 Verbindungswelle des Drehhebels
49 Schraube M4
50 Schraube M3
51 Lager
52 Halteplatte für Synchronisationsmotor
53 Halterung für Synchronisationsmotor
54 Synchronisationsmotor
55 Klammer
56 Drehhebel B
57 Schraube M3
58 Basisabdeckung
59 Schraube M4
60 Basishalterung
61 Fernbedienung
