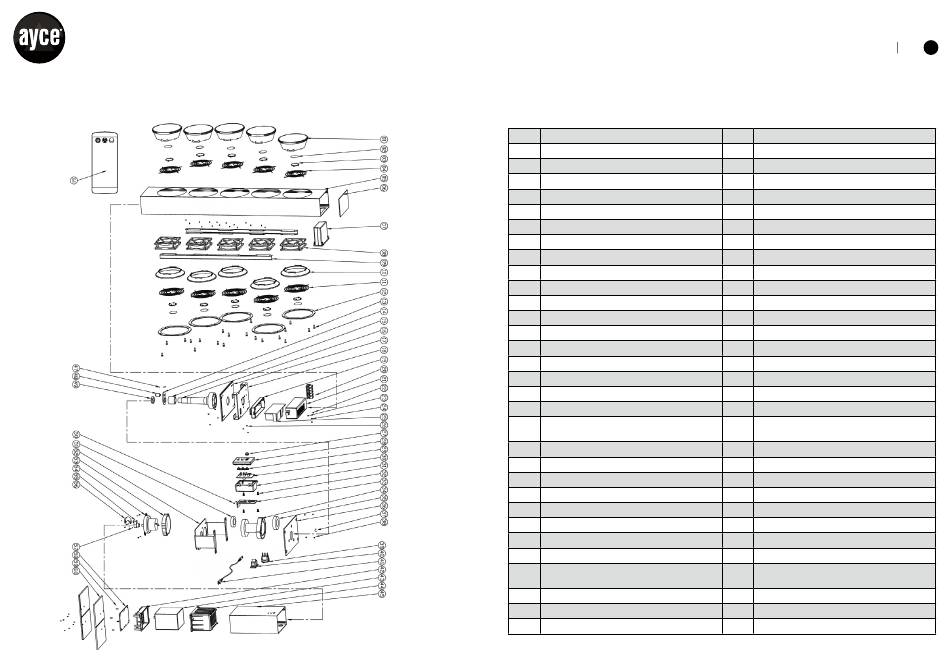

SCHÉMA TECHNIQUE LISTE DES PIÈCES DE RECHANGE
NO. DESCRIPTION
1 Support grille avant
2 Réfracteur
3 Couvercle grille avant
4 Grille avant
5 Support du ventilateur
6 Couvercle supérieur du support
7 Poignée
8 Ventilateur
9 Support du ventilateur
10 Support de grille arrière
11 Grille arrière
12 Couvercle de grille arrière
13 Vis M4
14 Bague d'oscillation -A
15 Bague d'arbre
16 Arbre
17 Couvercle de fond du support
18 Plaque de fixation du ventilateur
Couvercle du circuit imprimé de
19
l'alimentation
20 Bornier
21 Boîtier du circuit imprimé de l'alimentation
22 Vis M3
23 Vis M3
24 Vis M3
25 Circuit imprimé de l'alimentation
26 Vis M4
27 Lentille
Couvercle du circuit imprimé de la
28
commande
29 Bouton
30 Circuit imprimé de la commande
31 Boîtier du circuit imprimé de la commande
28 29
NO. DESCRIPTION
32 Vis M3
33 Support du boîtier de commande
34 Roulement
35 Support de roulement
36 Couvercle supérieur de la base
37 Vis M3
38 Vis M4
39 Interrupteur
40 Prise électrique
41 Cordon d'alimentation
42 Couvercle du compartiment de la batterie
43 Batteries
44 Compartiment de la batterie
45 Base
46 Vis M4
47 Vis M3
48 Tige de raccordement de la bascule
49 Vis M4
50 Vis M3
51 Roulement
52 Plaque de support du moteur synchrone
53 Support du moteur synchrone
54 Moteur synchrone
55 Cadre
56 Bague d'oscillation -B
57 Vis M3
58 Couvercle de base
59 Vis M4
60 Support de la base
61 Télécommande
