11.10 Dati meccanici

Scatola: scatola ad incastro
secondo DIN 43 700, RAL 7021

Dimensioni:

96 x 48 x 102 mm
Apertura d'incastro: 92
Prof. di montaggio: ca. 92 mm morsetti inclusi
Peso: ca. 180 g
Indice di protezione: IP 65 (frontale, solo
l'apparecchio)
Materiale della scatola:
Policarbonato UL94 V-2
Resistenza alle vibrazioni
EN 60068-2-6: 10 - 55 Hz / 1 mm / XYZ
30 min in ogni direzione
Resistenza agli urti:
EN 60068-2-27 100G / XYZ
3 volte in ogni direzione
EN 60068-2-29 10G / 6 ms/ XYZ
2000 volte in ogni direzione

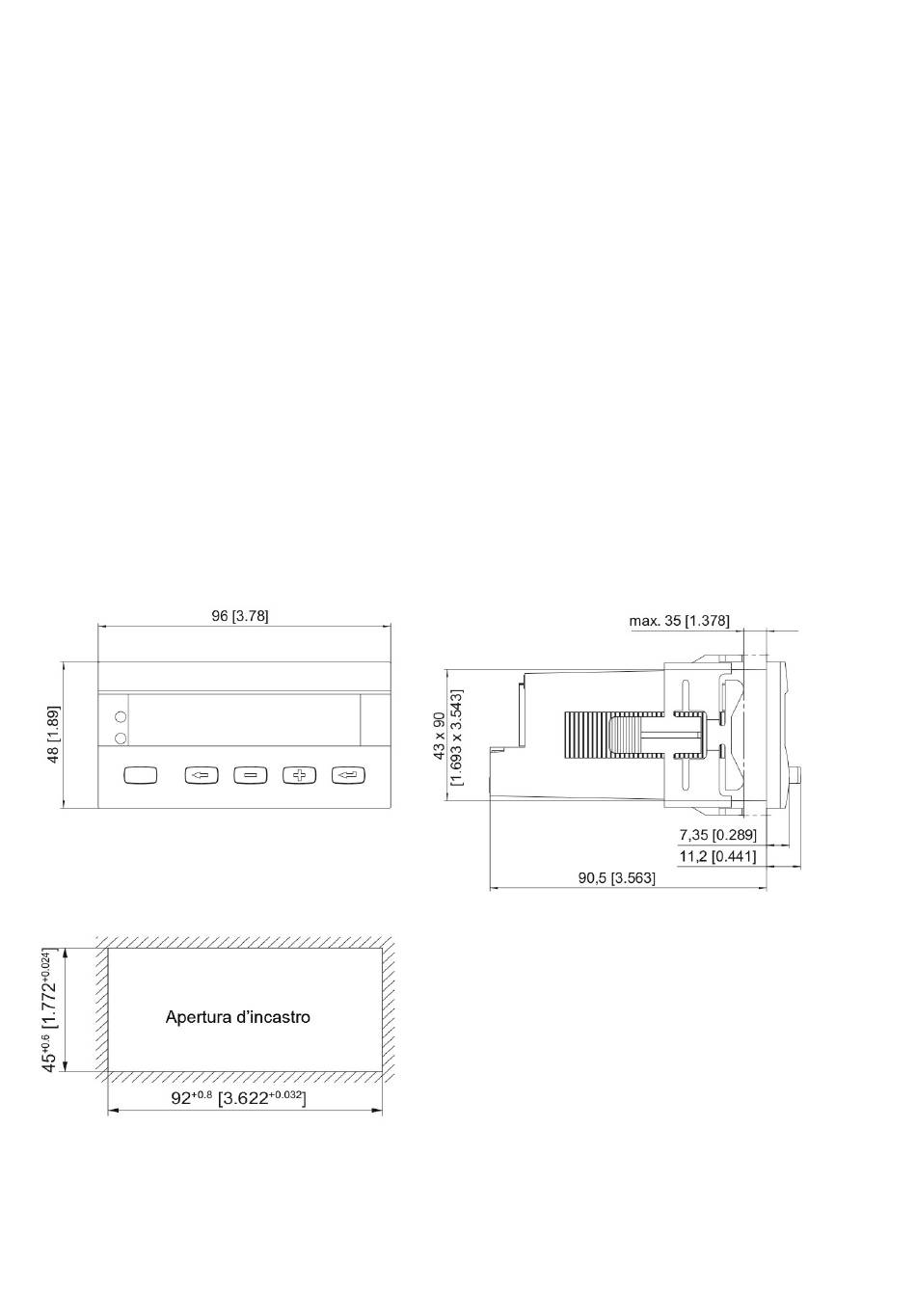

12 Dimensioni
Dimensioni in mm [inch]
Pagina 20
+0,8 +0,6
x 45 mm

11.11 Collegamenti

Tensione di alimentazione e uscite:
Morsetti a vite, 8 poli, passo 5,00
Sezione dei conduttori, max. 2,5 mm²
Entrate di segnale e di comando:
Morsetti a vite, 9 poli, passo 3,50
Sezione dei conduttori, max. 1,5 mm²
