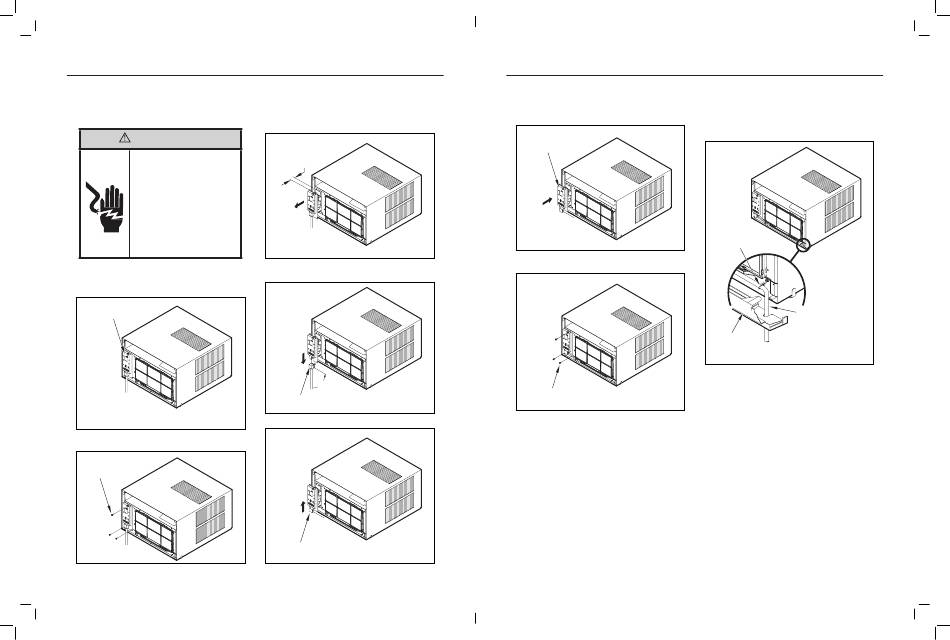

Changement d'orientation du cordon

Débranchez l'appareil.
AVERTISSEMENT
Risque d'électrocution
Assurez-vous que votre prise électrique
murale soit du type correspondant à la prise
du climatiseur. Si ce n'est pas le cas, faites
appel à un électricien professionnel.
N'utilisez pas d'adaptateur de prise.
N'utilisez pas de cordon de rallonge.
N'enlevez pas la broche de mise à la terre.
Branchez uniquement sur une prise pour 3
broches, reliée à la terre. Coupez l'alimentation
électrique avant une réparation ou une.
Dans un but pratique et esthétique, la sortie du cordon d'alimentation peut
être placée à droite. Veuillez suivre la méthode ci-dessous. Choisissez
l'emplacement de la sortie du cordon vers la gauche ou vers la droite en
fonction de l'emplacement de la prise murale.
Figure 70
PANNEAU
ÉLECTRIQUE
NOTE:
POUR ENLEVER LE PANNEAU
DE FINITION, UTILISER L'OUTIL
FOURNI (VOIR FIGURE 69) DE LA HERRAMIENTA)
FRR054
Retirez les 3 vis du panneau électrique, tel qu'illustré. Conservez ces vis
pour la réinstallation.
Figure 71
VIS DU PANNEAU
ÉLECTRIQUE (3)
FRR055
38
ÉTAPE 16. Tirez délicatement sur le panneau électrique en l'éloignant de
2,5 cm (1 po) seulement.
Figure 72
2,5 cm
(1 po)
FRR056
ÉTAPE 17. Tirez le serre-câble vers le bas pour le libérer, puis tournezle
de 90° vers la droite.
Figure 73
90°
SERRE-CÂBLE
FRR057
ÉTAPE 18. Réinsérez le serre-câble dans le panneau électrique.
Figure 74
S'ASSURER QUE LE SERRE-CÂBLE EST BIEN INSÉRÉ
D'AFFLEUREMENT AVEC LE PANNEAU ÉLECTRIQUE
FRR058
Changement d'orientation du cordon a continué
ÉTAPE 19. Repoussez délicatement le panneau électrique dans son logement.
Figure 75
PANNEAU
ÉLECTRIQUE
FRR059
ÉTAPE 20. Remettez en place les 3 vis enlevées précédemment afin de
fixer le panneau électrique.
Figure 76
VIS DU PANN EAU ÉLECTRIQUE (3)
(CONSERVÉES À L'ÉTAPE 1)
FRR060
ÉTAPE 21. Si la sortie du cordon d'alimentation doit se trouver sur le côté
droit, faites passer le cordon dans les brides situées à la base
de l'appareil.
Figure 77
BRIDES DU CORDON
D'ALIMENTATION
CORDON
D'ALIMENTATION
GRILLE DE
FAÇADE
FRR061
