ASSEMBLAGE DE LA DÉCHIQUETEUSE
Placez la caisse d'expédition sur une surface plane solide et retirez soigneusement le
couvercle. Faites appel à deux personnes et sortez toutes les pièces de la caisse et inspectez
les composants pour vous assurer qu'il n'y a pas de pièces manquantes avant de commencer à
assembler la déchiqueteuse.

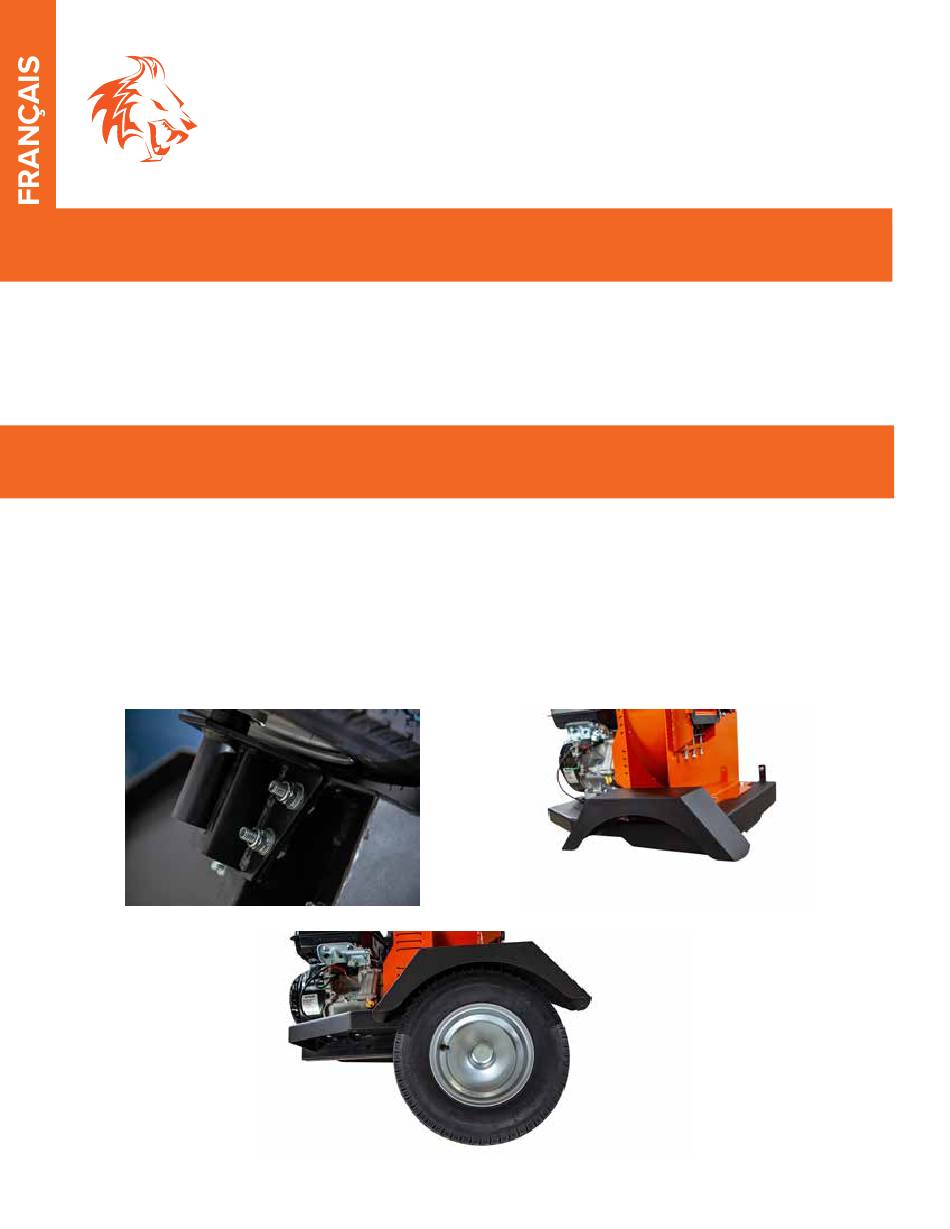

ÉTAPE 1: FIXATION AU CADRE DES ROUES ET DES AILES
Fixez l'axe de roue (2) au châssis (1) à l'aide du boulon hexagonal M12x70, de la rondelle
1.
plate 12 (53) et du contre-écrou M12 (54).
2. Fixez la roue (3) à l'axe de roue (2), verrouillez l'écrou hexagonal à fente M 24 x 1,5 (56) en
place à l'aide de la goupille fendue 4x45 (55) et installez le capuchon anti-poussière (4) à
l'extrémité à l'aide d'un Maillet en caoutchouc.
3. Fixez l'aile (43) au châssis (1) à l'aide du boulon hexagonal M8x20 (63), de la rondelle plate 8
(64) et du contre-écrou M8 (65).
