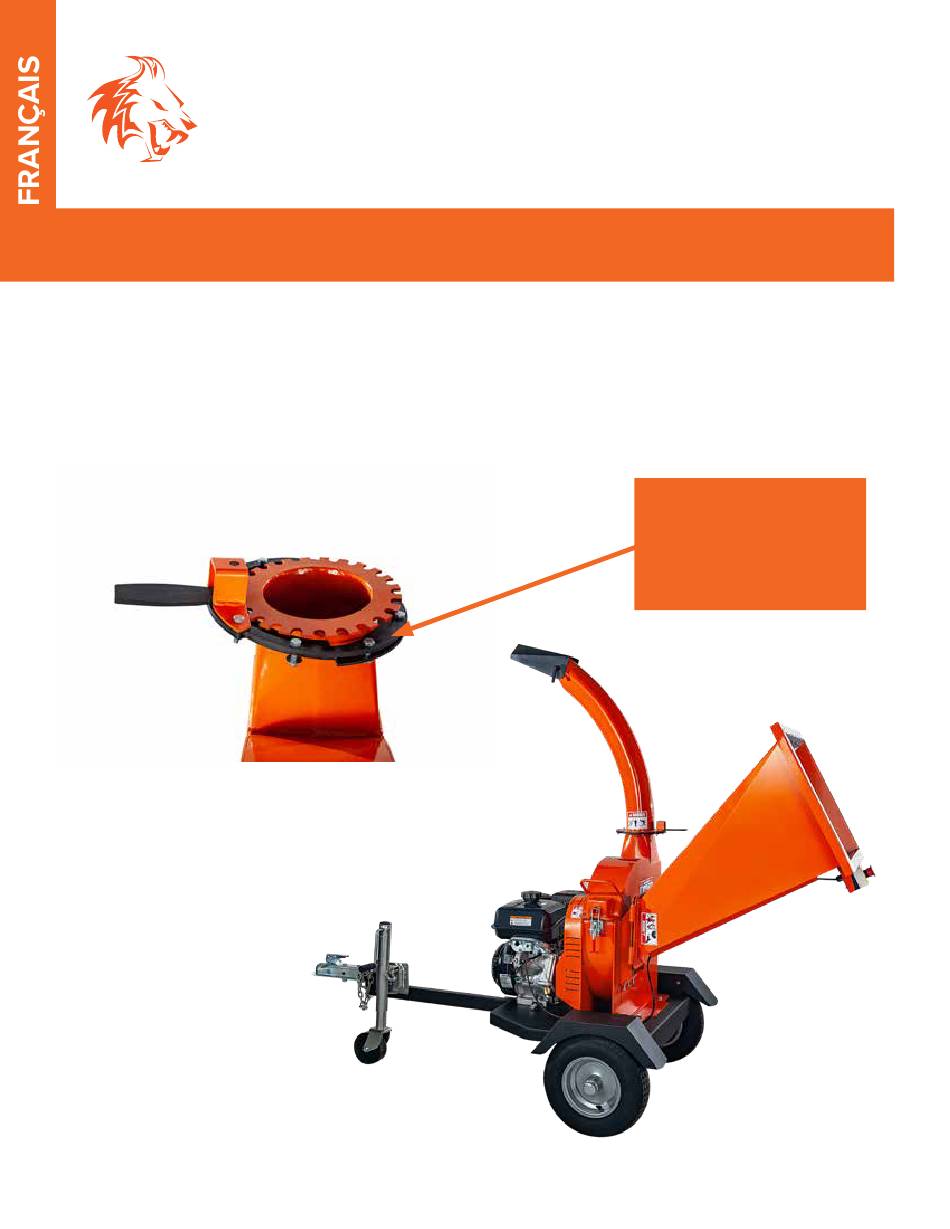

ÉTAPE 4: FIXATION DE LA GOULOTTE D'EXPULSION
1. Placez les plaques de jonction (27, 29) sur le couvercle du disque (26).
2. Prenez la plaque tournante (28) et placez-la sur les plaques de jonction (27, 29)
Fixez la goulotte d'expulsion (34) au plateau rotatif (28) et aux plaques de jonction (27, 29) à
3.
l'aide rondelle plate 6 (73), contre-écrou M6 (74) et boulon hexagonal M6x20 (77).
72 | OPC514 man. v.210412
ASSEMBLAGE
INSTRUCTIONS ÉTAPE PAR ÉTAPE
Plaques de jonction,
plaque rotative et
attaches sont tous
préassemblées sous leur
installation prévue place.
