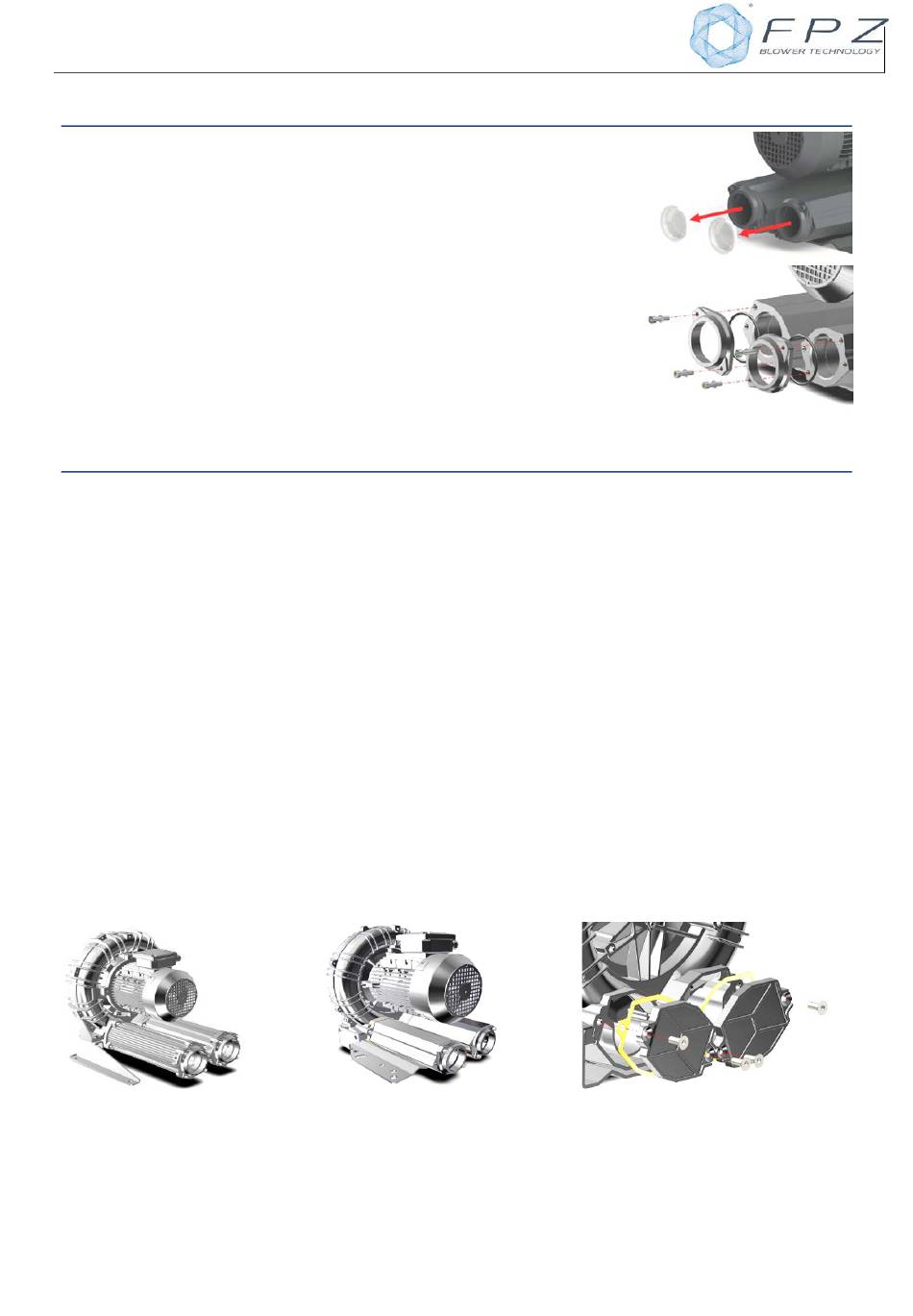

26.2 INSTALACIÓN HORIZONTAL
•
La unidad estándar está preparada para su instalación en posición
horizontal mediante pies.
•
Los pies poseen orificios de fijación. Utilizar todos los orificios y elegir
el tipo de tornillo adecuado.
•
Desmontar las protecciones de las bocas antes de controlar el sentido
de rotación y de efectuar la conexión definitiva.
•
Para conectar la unidad al conducto, desmontar las bridas de los
silenciadores y realizar las conexiones a través de los manguitos
flexibles para evitar los empalmes rígidos que pueden generar
tensiones y vibraciones nocivas.
•
Montar las bridas y las juntas en los silenciadores y apretar.
Comprobar el sentido de rotación del motor (
26.3 INSTRUCCIONES PARA EL MONTAJE DE LOS SILENCIADORES (K-MS MOR)
•
La serie "SCL K MOR" se ha diseñado para garantizar máxima flexibilidad de emplazamiento de los silenciadores con objeto de
ampliar la gama de configuraciones de instalación.
•
El soplante se suele suministrar con los silenciadores en la posición que se ilustra en la figura A.
•
En aquellos casos en los que sea necesario modificar dicha posición, localizar la posición necesaria de los silenciadores.
Consultar el esquema de la sección inicial de este manual
•
Desmontar y volver a montar los silenciadores y las bridas ciegas como muestra el esquema siguiente para obtener la
configuración deseada.
Desmontaje de la brida ciega (B)
•
Colocar la unidad en posición horizontal, apoyando los pies sobre una superficie plana y estable.
•
Aflojar los tornillos, desmontar la brida ciega y la junta.
Desmontaje del silenciador (C)
•
Aflojar los tornillos.
•
Desmontar el silenciador y la junta.
Desmontaje de la brida (D)
•
Aflojar los tornillos.
•
Desmontar la brida y la junta.
•
Ensamblar los componentes siguiendo la secuencia
anterior en orden contrario sin olvidar las juntas.
