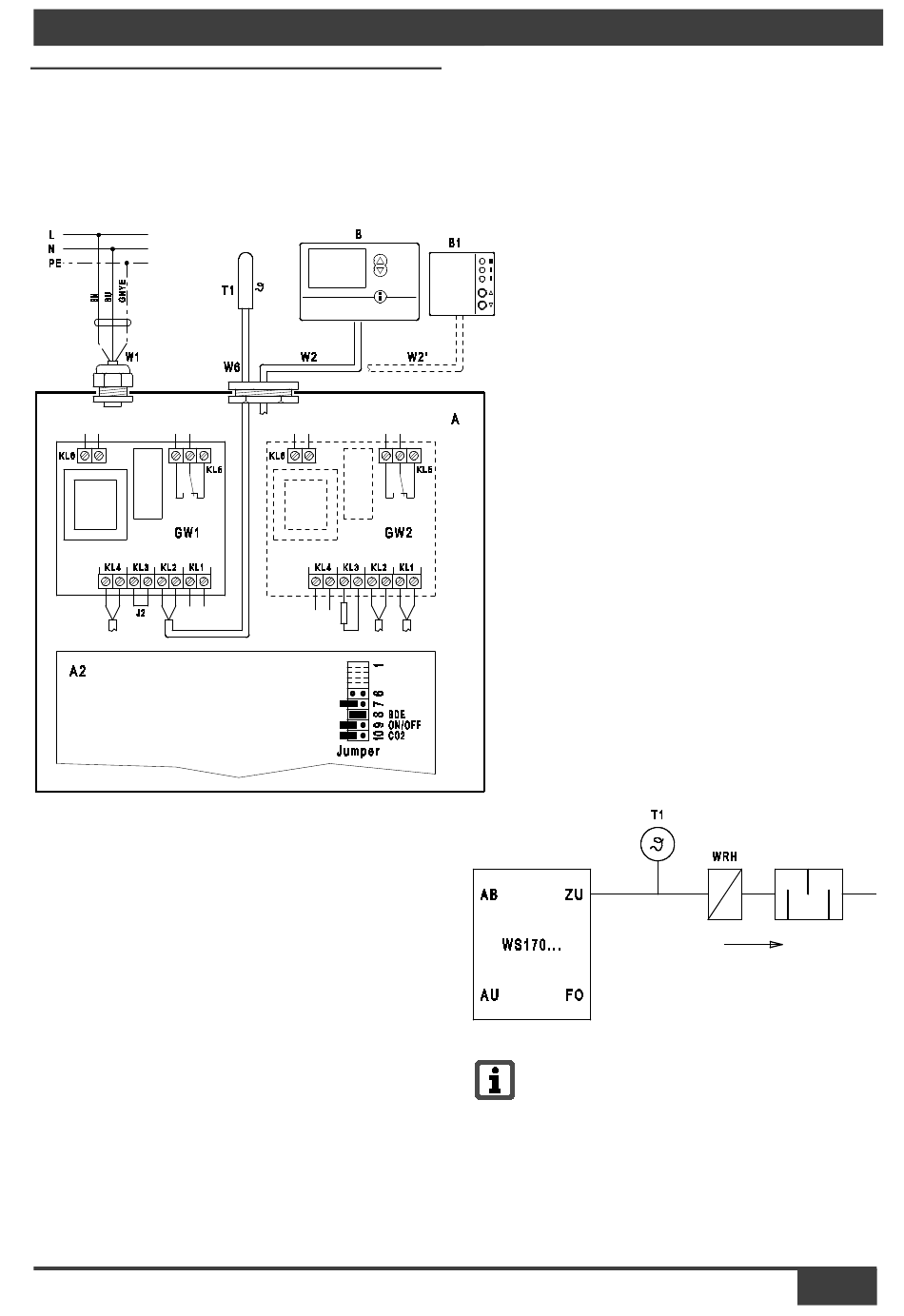

6.13 Variante de raccordement 6 :

RB 170 avec RB-ZF4 ou RB-D1-ZF4
et sonde de température air entrant
(NTC 15) Voir également Schéma de
câblage en annexe
A Module électronique RB 170
A2 Platine de commande : Cavalier 8
ponté (= réglage d'usine)
B Commande air ambiant RB-D1-ZF4
B1 Commande air ambiant RB-ZF4
GW1 Passerelle registre de chauffage de
protection contre le gel
GW2 Passerelle volet de bypass (unique-
ment appareil bypass RB 170)
T1 Sonde de température de l'air
entrant dans gaine d'air entrant
(à fournir par le client)
W1 Câble de raccordement 230 VCA
W2, W2´ Câble de commande pour la
commande air ambiant
W6 Câble de raccordement de la sonde
de température de l'air entrant.
Raccordement à la platine
GW1 au bornes KL2.
6. Installation ‒ Variantes de raccordement │ fr
Avec le modèle RB 170 à batterie
de réchauffage complémentaire ou
en cas d'utilisation dans une
maison passive, installer en plus
un NTC 15 pour protéger du gel (si
l'air entrant est trop froid).
L'appareil de ven-tilation s'arrête
alors à des tempéra-tures d'air
entrant inférieures à 5 °C.
Uniquement sur les appareils
confort et bypass munis d'une
sonde de température sur l'air
entrant : Retirez la résistance sur la
platine GW1 aux bornes KL2.
