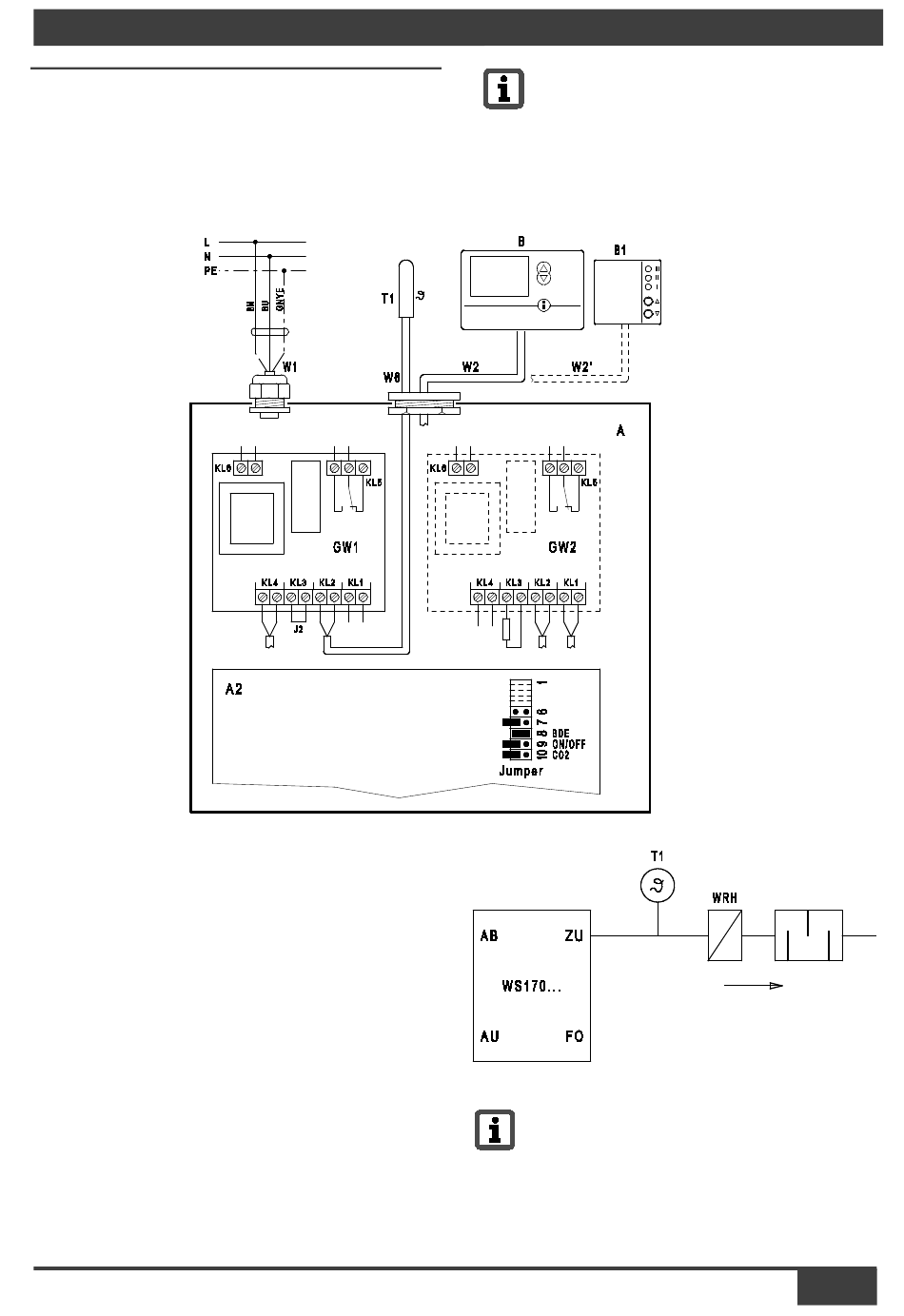

6.13 Anschlussvariante 6: RB 170
mit RB-ZF4 oder RB-D1-ZF4 und
Zuluft-Temperaturfühler (NTC 15)
siehe auch Verdrahtungsplan im Anhang
A RB 170-Elektronikeinschub
A2 Steuerplatine: Jumper 8 gebrückt
(= Werkseinstellung)
B Raumluftsteuerung RB-D1-ZF4
B1 Raumluftsteuerung RB-ZF4
GW1 Gateway Frostschutz-Heizregister
GW2 Gateway Bypassklappe
(nur RB 170- Bypassgerät)
T1 Zuluft-Temperaturfühler im
Zuluftkanal (bauseitig)
W1 Anschlussleitung 230 VAC
W2, W2´ Steuerleitung für Raumluftsteuerung
W6 Anschlussleitung des Zuluft-Tempe-
raturfühlers. Anschluss auf Platine
GW1 an Klemmen KL2.
6. Installation ‒ Anschlussvarianten │ de
Für RB 170 mit hydraulischem Nach-
heizregister oder bei Einsatz in Passiv-
häusern muss zusätzlich ein NTC 15
zum Schutz vor Vereisung (bei zu
kalter Zuluft) installiert werden. Das
Lüftungsgerät schaltet dann bei
Zulufttemperaturen unter 5 °C ab.
Nur in Komfort- und Bypass-
geräten bei Einsatz eines Zuluft-
Temperaturfühlers:
Entfernen Sie auf Platine GW1 an
den Klemmen KL2 den Widerstand.
