Installation Du Pêne - Kaba Simplex Ee1000 Série Instructions D'installation

Perçage des trous
Suite

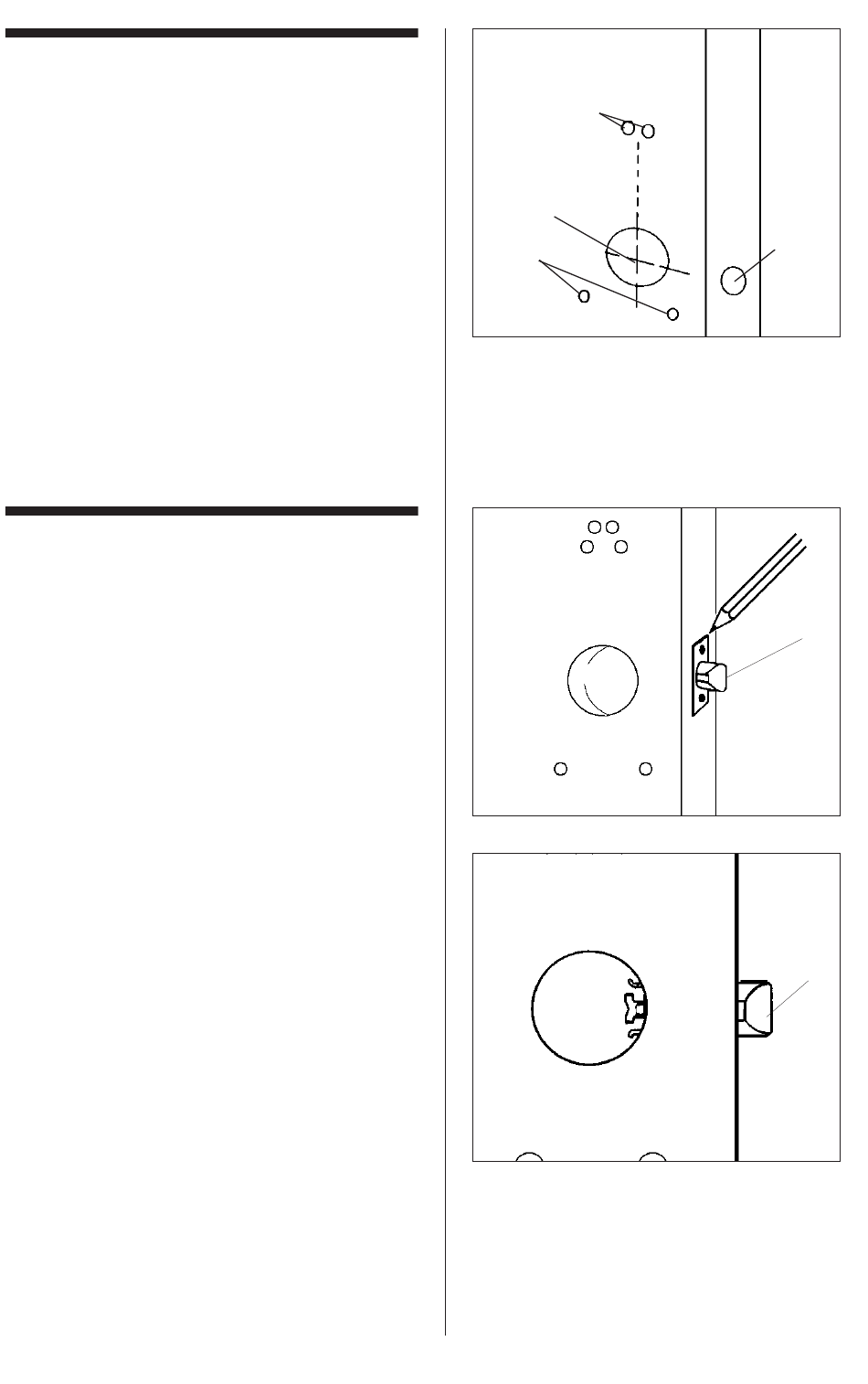

5. Percez le dernier trou de 1" (25 mm) (D)
dans le chant de porte en prévision du
pêne. Percez jusqu'à ce que la scie-
cloche soit visible à travers le trou de 2
(54 mm) (A) (voir figure 2-1).
Installation du pêne
1. Insérez le pêne dans le logement de 1"
(25 mm) jusqu'à ce que la têtière affleure
le chant de porte. Assurez-vous que le
biseau du pêne demi-tour (A) soit
positionné dans le sens de fermeture de
la porte (voir figure 3-1).
2. Si nécessaire, tracez le pourtour de la
têtière, puis retirer le pêne. À l'aide d'un
ciseau à bois de 1" (25 mm), enlevez
environ ⁄ " (3 mm) de bois pour que la
1
8
têtière affleure le chant de porte.
3. Remettez le pêne dans le logement de 1"
(25 mm) et assurez-vous que la têtière
affleure le chant de porte.
4. Fixez la têtière dans la porte à l'aide des
deux vis de ⁄ " (19 mm) (accessoire H de
3
4
la liste de vérification).
A
⁄ "
1
8
C
9
B
D
2-1
A
3-1
A
3-2
