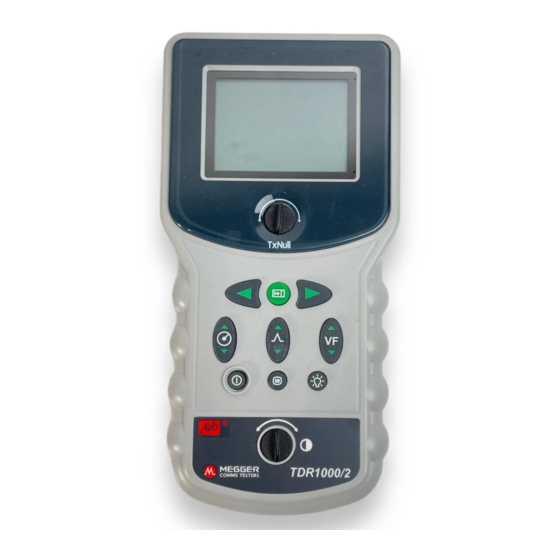

Megger TDR1000/2 Guide De L'utilisateur
Manuels Connexes pour Megger TDR1000/2
Sommaire des Matières pour Megger TDR1000/2
-
Page 19: Avertissements De Securite
Pour l’utilisation sur des systèmes en service jusqu’à 300V, Installation de Catégorie III*, utiliser le jeu de pinces à fusible Megger réf. 6111-218. * Se rapporte aux surtensions transitoires que l’on risque de rencontrer dans les installations de câblage fixes. - Page 20 Sommaire Les symboles utilisés sur l’instrument sont: Avertissements de securite Introduction Attention : Se reporter aux notes qui Description générale l’accompagnent. Remplacement des piles Commandes utilisateur et affichage Equipement intégralement protégé par Disposition et fonctions une isolation doublée ou renforcée. Fonctionnement Flash de l’instrument testé...
- Page 21 M e rci d’avoir acheté le localisateur des défauts de l’impulsion réfléchie, et en le multipliant par la vitesse câbles TDR1000/2. Avant de tenter d’utiliser votre de la lumière et le facteur de vélocité, on peut établir nouvel instrument, veuillez pre n d re le temps de lire ce la distance réelle du point de réfle x i o n .
- Page 22 TDR1000/2 dispose d’un paramètre d’amplific a t i o n m i c roseconde. Le contraste de l’affichage est ajustable. En augmentant l’amplification, les petites e n t i è rement réglable pour compenser toutes les r é...
-
Page 23: Installation Et Remplacement Des Piles
Installation et remplacement des piles Quand le symbole piles déchargées apparaît dans la fenêtre d’affichage, les piles sont presque épuisées et devraient être remplacées le plus tôt possible. Utiliser seulement des piles alcalines IEC LR6 (AA) 1,5V ou des piles rechargeables 1,2V. Pour installer ou remplacer les piles, éteindre l’instrument. -
Page 24: Commandes Utilisateur Et Affichage
Commandes utilisateur et affichage Les commandes du TDR ont été disposées de telle Affichage de l’instrument: L’affichage montre à façon que l’instrument soit facile à apprendre et à l’utilisateur les réglages actuels de l’instrument et le u t i l i s e r. commandes l’instrument tracé... - Page 25 Commandes utilisateur et affichage Curseur Dro i t e : Déplace le curseur de M a rc h e / A r r ê t : Appuyer sur ce bouton éteint ‘distance’ droite. répète ou allume l’instrument selon l’état dans lequel il automatiquement si on maintient la commande se tro u v e .
-
Page 26: Fonctionnement
Mesure de la distance au défaut Allumer l’instrument. Le TDR1000/2 va aff i c h e r l’écran de départ pendant deux secondes, suivi d’un S’assurer que la longueur entière du câble peut être tracé. - Page 27 Fonctionnement Si aucun défaut n’est évident, ajuster l’amplification Deux affichages de tracés typiques sont présentés jusqu’à ce que des réflexions majeures apparaissent. ci-dessous. Celui du haut montre un circuit ouvert à Les circuits ouverts et court-circuits devraient une distance de 2000m ; le second un court-circuit à aisément s’identifier.
- Page 28 Pour changer d’unités, utiliser les touches de curseur d’unités de mesure de Distance, de Facteur de GAUCHE ou DROITE. Vélocité, d’Impédance et de Cadence des Essais. En appuyant sur la touche Menu, le TDR1000/2 va afficher: Distance Unit VF Format...
- Page 29 Fonctionnement Tx Null Facteur de vélocité Sans le contrôle “TX Null”, l’impulsion transmise Le facteur de vélocité est utilisé par l’instrument pour serait visible au début du tracé, submergeant toute convertir le temps mesuré pour qu’une impulsion soit réflexion dans la longueur de l’impulsion (la zone réfléchie, en distance.
- Page 30 Fonctionnement une particularité du câble repose sur la justesse du sortie, se reporter aux données d’impulsions de facteur de vélocité. Toute erreur dans le facteur de sortie dans les Caractéristiques techniques du TDR à vélocité est directement liée aux erreurs de mesure la fin de ce guide.
- Page 31 En cas de panne, il devra être retourné à votre fournisseur ou à un réparateur agréé Megger Limited. Le nettoyage de l’instrument ne devra être effectué qu’en l’essuyant avec un chiffon propre humecté...
-
Page 32: Caractéristiques Techniques
Caractéristiques techniques Généralitiés Impulsion de sortie: Sauf prescription contraire, 5 Volts de pic à pic en circuit ouvert. caractéristiques techniques s’appliquent à Largeurs d’impulsions déterminées par la une température ambiante de 20C. portée et l’impédance du câble Allgemeines 25Ω 50Ω 75Ω... - Page 33 Caractéristiques techniques Coupure d’alimentation: Mécanique Automatique après 5 minutes sans appui L’instrument est conçu pour une utilisation sur une touche. en intérieur ou en extérieur et est étanche IP54. Rétro-éclairage: Reste allumé 1 minute une fois activé. Dimensions du boîtier: 230 mm de long (9 pouces) Piles: Six piles de type LR6 (AA), manganèse-...
-
Page 34: Informations De Commande
6 1 7 2 - 6 5 9 à bandoulière Jeu de cordons d’essais à pinces 6231-652 miniatures Guide de l’utilisateur 6172-659 Pour une utilisation sur des systèmes en service jusqu’à 300V CATIII, utiliser le jeu de sondes et pinces à fusible Megger réf. 6111-218. - Page 107 Notes...
