2. Montage
1
Fixation CPV..-VI-BG-ET200X
2
Languette de raccordement avec
pion de centrage

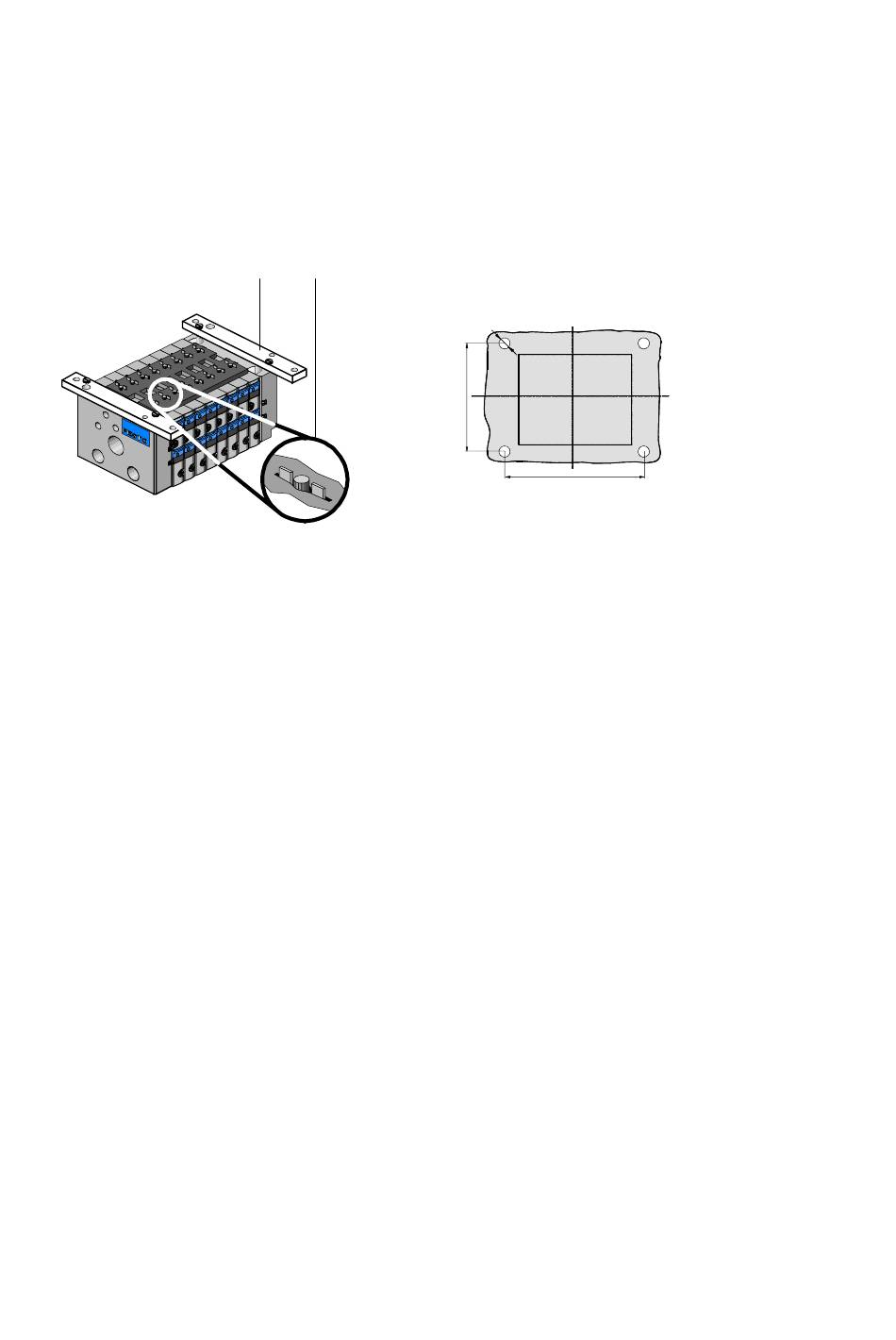

Fig. 2/8 : Préparation pour le montage sur périphérique SIMATIC ET200X
Festo P.BE-CPV-FR fr 0005e
2. Tracer les emplacements des 4 trous pour les vis de fixa-
tion sur le support (voir fig.).
Conseil : pour cela, plaquer le module d'interfaces pneu-
matiques contre le support et marquer les positions des
trous. Percer les 4 trous de fixation pour les vis M5.
1 2
3
109,5 mm
4
132 mm
3. Placer le terminal avec précaution et dans l'axe sur le
module d'interfaces pneumatiques :
– engager les pions de centrage dans les trous
appropriés,
– ne pas déformer les languettes de raccordement.
Fixer le terminal de distributeurs et le module d'inter-
faces pneumatiques à l'aide de 4 vis sur le support
(voir fig.).
3
4
2-15
