SECCIÓN 6—INSTRUCCIONES DE UTILIZACIÓN
DETALLE "B" - CABLE DE
ALIMENTACIÓN CC
Concentrador de
oxígeno transportable
Cable de
alimentación CC

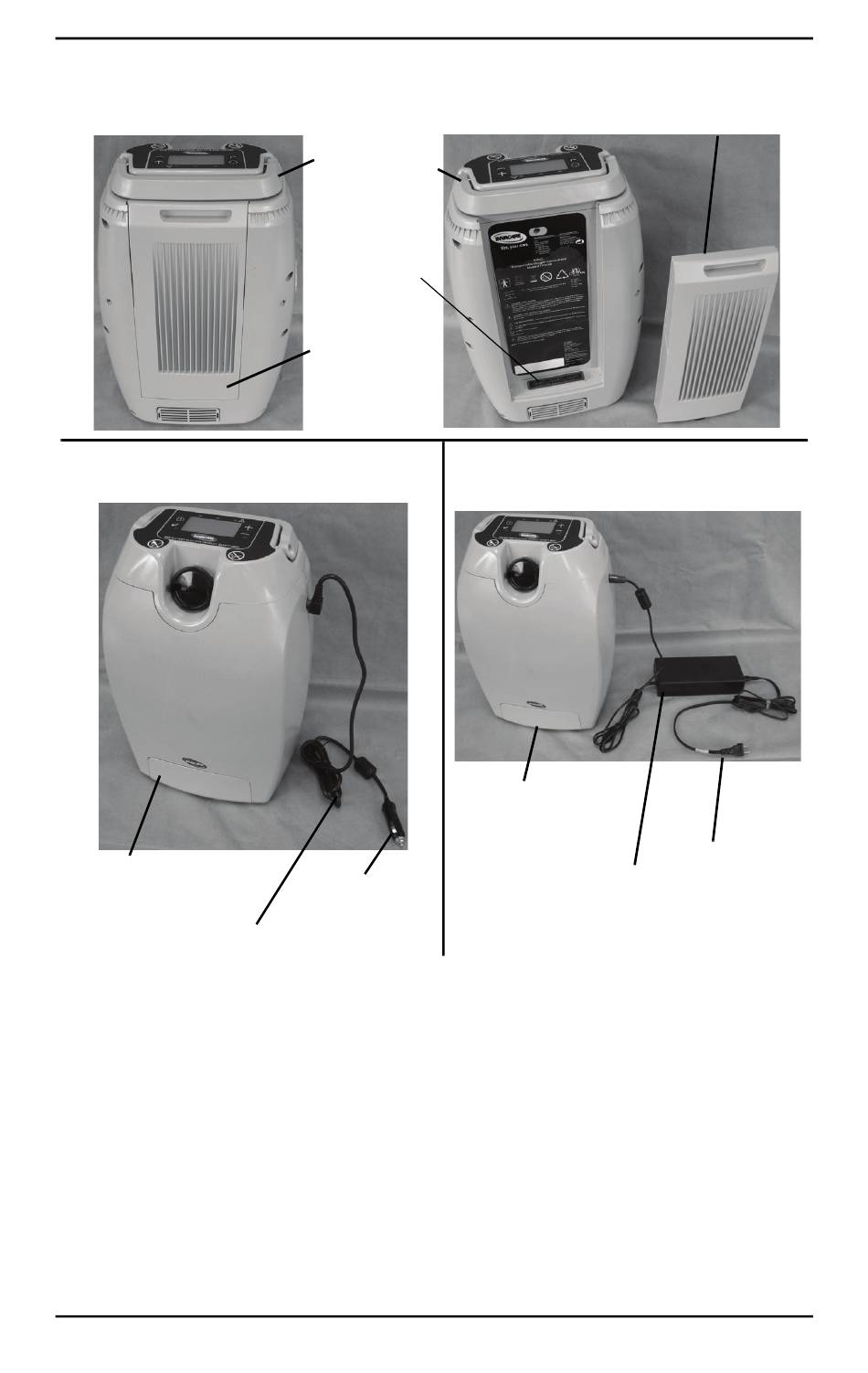

FIGURA 6.1 Alimentación del concentrador de oxígeno transportable
Instalación del módulo de la batería
NOTA: Para este procedimiento, consulte a FIGURA 6.1 en la página 283.
1. Sitúe el asa de la unidad en posición vertical.
2. Con la etiqueta del pack de la batería mirando al concentrador de
oxígeno transportable, baje lentamente el módulo de la batería hasta el
hueco de la misma situado en la parte posterior del concentrador de
oxígeno transportable.
Part No 1163190
DETALLE "A" - MÓDULO DE LA BATERÍA
Concentrador
de oxígeno
transportable
Conexiones de
la batería
Módulo de
la batería
(instalado)
Conexión a una
fuente de
alimentación CC
Módulo de la batería (retirado)
DETALLE "C" - ADAPTADOR DE
ALIMENTACIÓN CA
Concentrador de
oxígeno transportable
Adaptador de
alimentación CA
283
Conexión a una
fuente de
alimentación CA
Invacare SOLO ™
2
