1ère SOLUTION: KIT 11 (code 645700) - SEULEMENT PIECE VOISINE
N.B.: LES TUYAUX DOIVENT ETRE ENFILES SUR LES RACCORDS DE SORTIE D'AIR CHAUD AVANT
D'APPLIQUER LE REVETEMENT ET APRES AVOIR DEMONTE LE COTE LATERAL SUPERIEUR EN
FONTE. LA PARTIE INITIALE DU TUYAU FLEXIBLE DOIT ETRE "ETENDUE" COMPLETEMENT DE
MANIERE A ELIMINER LE PLISSEMENT; DE CETTE MANIERE LE DIAMETRE INTERNE S'ELARGI-
RA SENSIBLEMENT CE QUI FAVORISERA L'ENTREE.

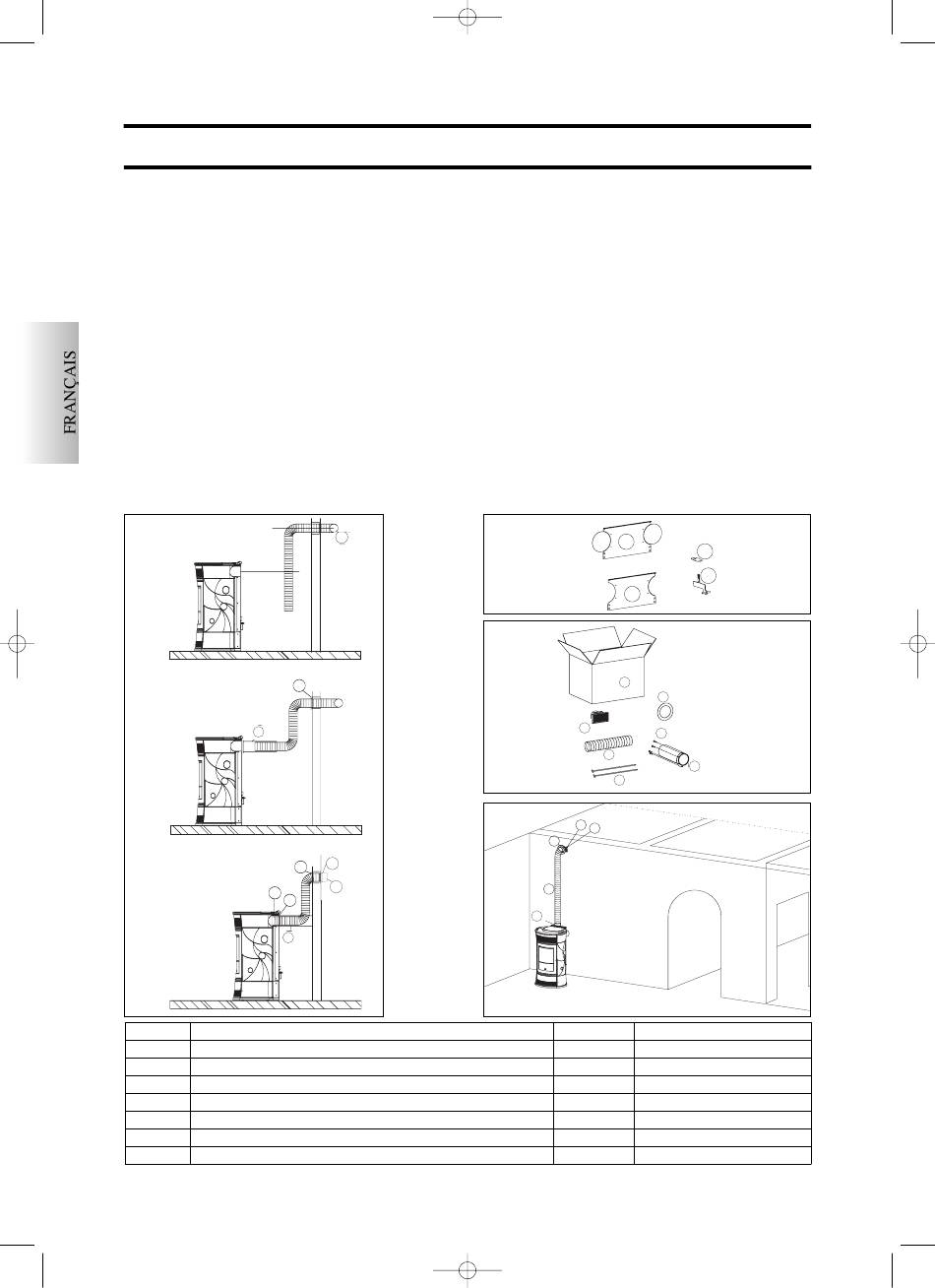

- Définir le positionnement du poêle par rapport au mur (fig. a).
- Démonter la partie supérieure du panneau arrière (132) et enlever un des deux bouchons prédécoupés au niveau des
raccords de sortie d'air chaud (fig. b).
- Activer le levier de commande de la canalisation d'air chaud (13) en enlevant la plaquette de verrouillage (133) (fig. b).
- Couper le cache conduit aux mesures adéquates (6) en intervenant sur la partie du coté du mur (fig. c).
- Placer le poêle dans sa position définitive.
- Étendre le tuyau en aluminium (3) pour la canalisation de l'air chaud, sans le brancher au raccord du poêle.
- Mettre en place préalablement sur le tuyau en aluminium la rosace (5) et le cache tuyau (6a), sans le bloquer (fig. c).
- Mettre en place le tuyau en aluminium sur le raccord de sortie d'air chaud à l'arrière du poêle (8) (fig. d).
- Remonter la partie supérieure du panneau arrière (132).
- Placer le cache tuyaux (6) dans sa position définitive et le fixer à l'arrière du poêle avec les vis fournies (7) (fig. d).
- Installer la goulotte terminale (4) et le tuyau en aluminium correspondant (3) (fig. d).
- Fixer la rosace murale (5) avec du silicone (fig. d).
fig. a
fig. c
fig. d
1 Boite
3 Tuyau Ø 10
4 Goulotte terminale
5 Rosace murale
6a Cache conduit
7 Vis de fixation cache conduit
8 Collier de blocage des tuyaux
INSTALLATION
3
2
5
6
6a
8
8
5
4
4
8
7
6
6a
03/05/2011
fig. b
132
132
1
4
3
8
4
8
5
3
6
6a
n°
1
1
1
1
1
4
2
68
15.22 Pagina 69
133
13
5
7
6
6a
6a
KIT 11
645740
162520
293430
644190
645730
168260
46160
