Fixation Du Rail Sur Le Support De Linteau - Chamberlain Security+ CG40CD 1/2 HP Manuel D'instructions

Linteau
Support de linteau
Poulie
Porte de
garage
GRANDEUR RÉELLE DES FIXATIONS
Axe de chape de 5/16 de po x 1-1/2 po
POSE - 3 e OPÉRATION
Fixation du rail sur le support de
linteau
REMARQUE : (Facultatif) Pour certaines installations
préexistantes, il est possible de réutiliser l'ancien support
de linteau avec les deux entretoises en plastique
comprises dans le sac de quincaillerie. Placer les
entretoises à l'intérieur du support de chaque côté du rail,
comme illustré.

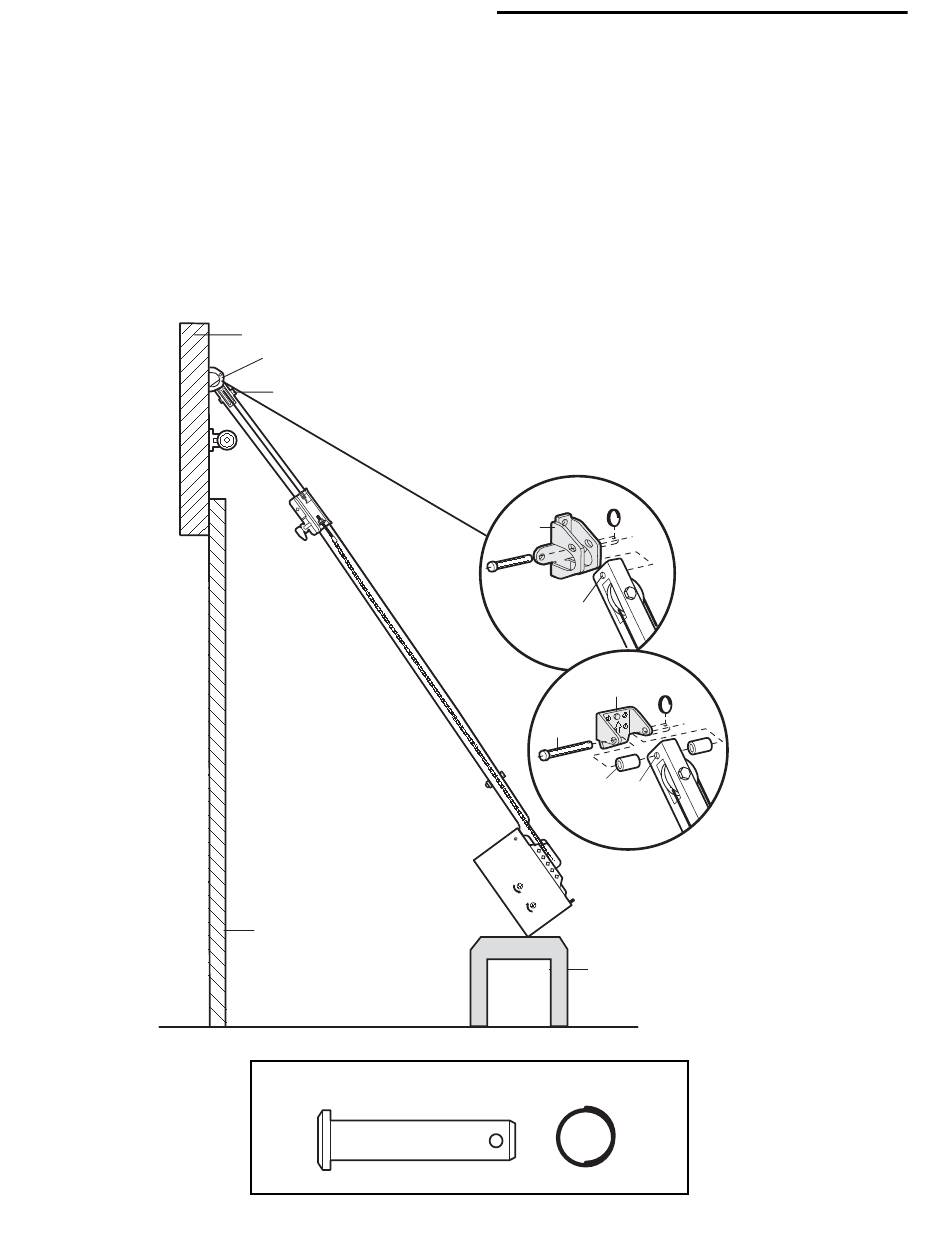

• Positionner l'ouvre-porte de garage sur le plancher, juste
sous le support de linteau. Utiliser une des boîtes
d'emballage pour le protéger. REMARQUE : Si le ressort
de la porte gêne, il faudra demander de l'aide. Demander
à une personne de bien retenir l'ouvre-porte sur un
support temporaire de façon que le rail ne touche pas le
ressort.
• Positionner le support du rail contre le support de linteau.
• Aligner les trous des supports et les raccorder avec un
axe de chape de 5/16 po x 1-1/2 po, comme il est illustré.
• Introduire un anneau d'arrêt pour immobiliser.
Support Support
de linteau
de linteau
Trou de
Trou de
montage
montage
Support de linteau Support de linteau
existant existant
Axe de Axe de
chape
chape
existant
existant
Entretoise
Entretoise
Trou de
Trou de
montage
montage
Boîte d'emballage
ou support temporaire
Anneau d'arrêt
14
OPTION AVEC
PRÉEXISTANTES
INSTALLATIONS
