BIJSTELLINGEN
BEDIENERSAANWEZIGHEIDSCONTROLE (OPC)

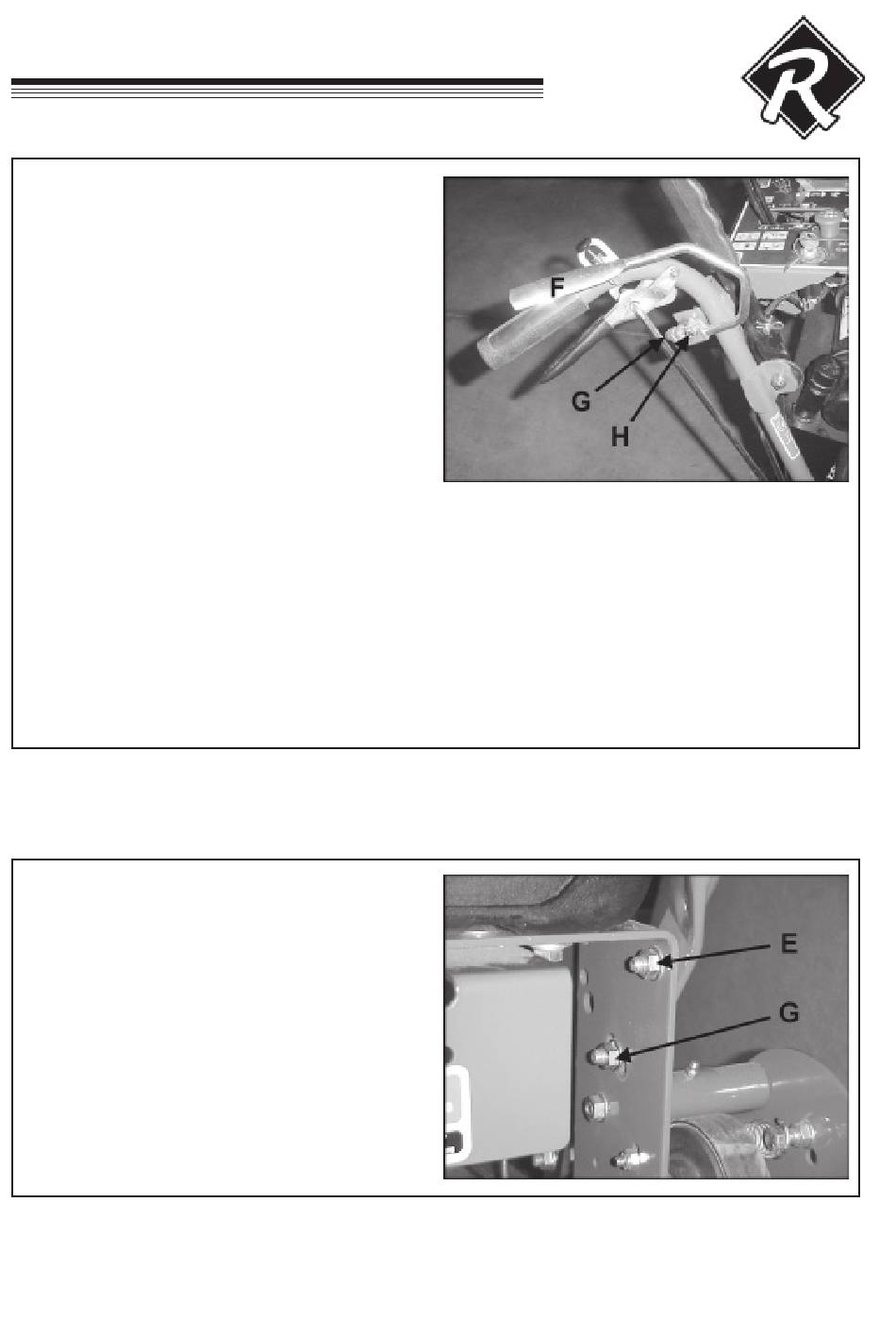

De OPC moet worden bijgesteld om de werking van de
plunjer van de OPC schakelaar (onder de rechterkant
van het regelpaneel) te besturen. Indrukken van de OP
hendels F heeft hetzelfde bij de plunjer tengevolge, en
ontspanning van de hendels verlenging ervan.
BIJSTELLING:
1. Los de klembouten aan beide einden G zodat de
klemmen op de as kunnen draaien. Los
klembouten H zodat de OP hendels vrijelijk in de
klemmen kunnen bewegen.
2. Houd de OP hendels tegen de stuurboom en stel
ze naar behoefte bij. Zet bouten H vervolgens weer
vast.
3. Draai de aandrijfhendel om de schakelaarplunjer in
te drukken. Houd de OP hendels tegen de
stuurboom en zet bouten G weer vast.
4. Na loslating behoren de OP hendels omhoog te
komen en de aandrijfhendel dient van de
schakelaar weg te draaien waardoor de
schakelaarplunjer volledig wordt verlengd.
HOOGTEVERSTELLING STUURBOOM
Hoogteverstelling van de stuurboom wordt als volgt
uitgevoerd. Verwijder bouten G en los bouten E aan
weerszijden van de stuurboom, die nu naar behoefte
omhoog of omlaag kan worden gebracht.
Herpositioneer het bovendeel van de stuurboom en
bevestig bouten G weer in de toepasselijke gaten in
het ondergedeelte om ze daarna vast te zetten. Voer
bijstelling uit van de tractiebedieningsstangen,
bedrijfs- en parkeerremmen.
