Descriptionduproduit
5 DESCRIPTION DU PRODUIT
5.1 Description générale
La vanne à siège droit à 2/2 voies type 2012 convient aux fluides
liquides et gazeux. Au moyen de gaz neutres ou d'air (fluides de com-
mande), elle commande le débit de l'eau, l'alcool, l'huile, le carburant,
la solution saline, le fluide hydraulique, la lessive, le solvant organique
et la vapeur (fluides d'écoulement).
Des sièges vissés pouvant être remplacés en cas de besoin constituent
une caractéristique particulière des vannes à siège droit.
5.1.1 Limitations
AVERTISSEMENT !
Risque de blessures dû à un coup de bélier.
Un coup de bélier peut entraîner l'éclatement des conduites et de
l'appareil. Étant donné le risque de coups de bélier, les vannes avec
arrivée du flux au-dessus du siège ne doivent pas être utilisées pour
les fluides liquides.
▶ Pour faire fonctionner l'appareil, respecter le type d'écoulement
et le type de fluide.
Type 2012
6 STRUCTURE ET MODE DE
FONCTIONNEMENT
6.1

Structure

La vanne à siège droit est composé d'un actionneur à piston à com-
mande pneumatique et d'un corps de vanne à siège droit à 2/2 voies.
L'actionneur est fabriqué en PA. Le presse-étoupe auto-ajustable
garantit une excellente étanchéité. Le corps de vanne en acier inoxy-
dable permet des valeurs de débit élevées.
Capot transparent
Corps
d'actionneur
Méplat pour clé
plate

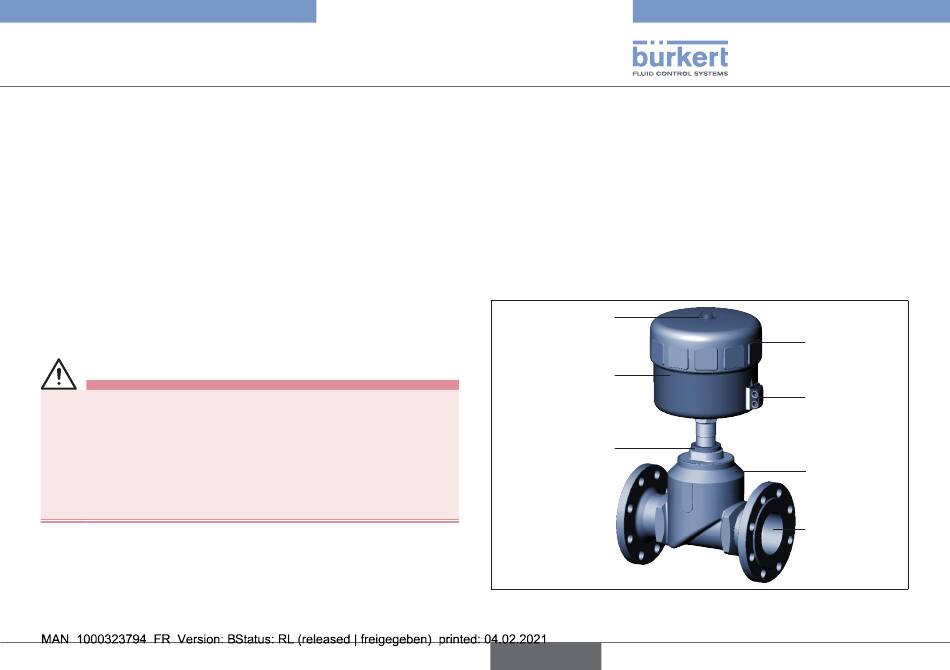

Figure 1 : Vanne à siège droit type 2012, structure et description
Français
Couvercle
d'actionneur
Raccords d'air
de pilotage
Corps à
siège droit
Raccord de
conduite
41
