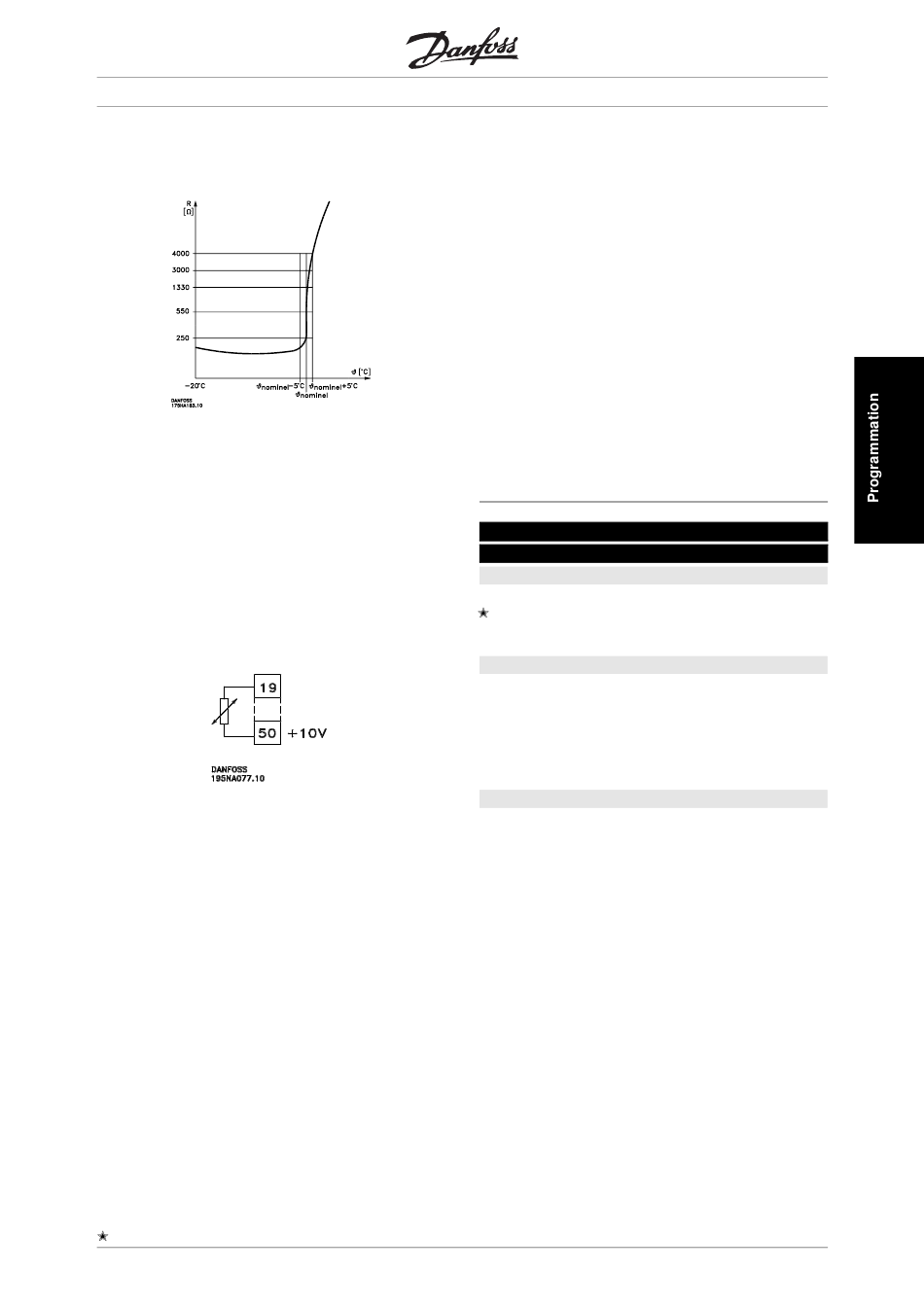

d'arrêter le variateur de vitesse en cas de surchauffe
du moteur. La valeur de déclenchement est de 3 k(.
Si le moteur est équipé d'un thermocontact Klixon,
celui-ci peut être raccordé â l'entrée. En cas de
fonctionnement de moteurs montés en parallèle, il
est possible de raccorder en série les thermistances/
thermocontacts (résistance totale inférieure â 3 k?).
Le paramètre 128 Protection thermique du moteur
doit être programmé sur Avertissement thermistance
[1] ou Arrêt thermistance [2] et la thermistance doit
être reliée entre une entrée digitale et la borne 50
(alimentation +10 V).
Sélectionner Arrêt précis, contact NF pour obtenir
une grande précision de reproductibilité d'un ordre
d'arrêt. Le niveau logique " 0 " a pour résultat que la
vitesse du moteur emprunte la rampe de descente
sélectionnée jusqu'â l'arrêt.
Sélectionner Démarrage/arrêt précis pour obtenir
une grande précision de reproductibilité d'un ordre
de démarrage et d'arrêt.
Sélectionner Référence impulsions si le signal de
référence utilisé est une série d'impulsions
(fréquence). 0 Hz correspond au paramètre 204
Référence minimale, Réf.
MIN
au paramètre 327 Référence/retour impulsions cor-
respond au paramètre 205 Référence maximale
Réf. .
MAX
Sélectionner Retour impulsions si le signal de retour
est une série d'impulsions (fréquence). Le paramètre
= Réglage d'usine. Texte entre () = texte affiché . L'option [] = est celle utilisé e lors des communications transitant par le port série.
MG.28.A5.04 - VLT est une marque déposée Danfoss
. La fréquence réglée
®
VLT Série 2800
327 Référence/retour impulsions permet de régler la
fréquence maximale du retour des impulsions.
Sélectionner Entrée impulsions si un nombre donné
d'impulsions doit entraîner un Arrêt précis, voir
paramètre 343 Arrêt précis et paramètre 344 Valeur
du compteur.
Sélection de process, LSB et Sélection de process,
MSB permettent de sélectionner l'un des quatre pro-
cess. Il faut cependant que le paramètre 004 soit
réglé sur Multiprocess.
L'option Reset et démarrage peut être utilisée
comme fonction de démarrage. En raccordant 24 V
â l'entrée digitale, le variateur de vitesse est remis â
zéro et le moteur emprunte la rampe de montée
jusqu'â la référence prédéfinie.
308 Borne 53, entrée analogique, tension
308
(ENTREE ANA.53)
Valeur:
Inactive (INACTIVE)
Référence (REFERENCE)
Signal de retour (SIGNAL DE RETOUR)
Fonction:
Ce paramètre permet de sélectionner la fonction
souhaitée à la borne 53. La mise à l'échelle du sig-
nal d'entrée s'effectue aux paramètres 309 Borne
53, mise à l'échelle de la valeur min. et 310 Borne
53, mise à l'échelle de la valeur max..
Description du choix:
Inactive [0]. Sélectionner cette option si le variateur
de vitesse ne doit pas réagir aux signaux appliqués
à la borne.
Référence [1]. Sélectionner cette fonction permet de
modifier la référence par l'intermédiaire d'un signal
de référence analogique. Si des signaux de
référence sont appliqués à plusieurs entrées, ces
signaux sont additionnés.
Si un seul signal de retour de tension est appliqué, il
[0]
[1]
[2]
