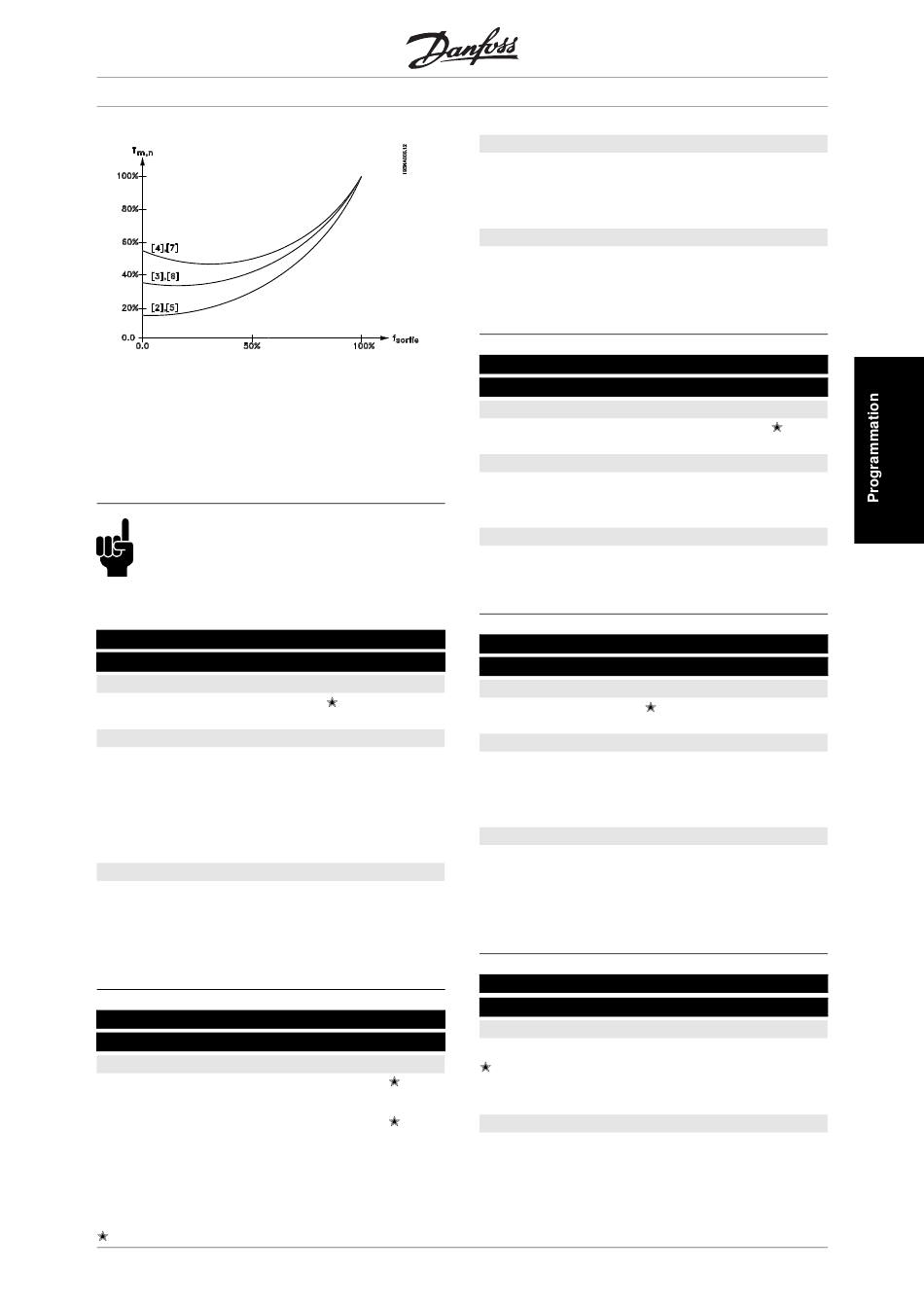

Sélectionner Caractéristique moteur spécial [8] en
présence d'un réglage tension/fréquence particulier
correspondant au moteur actuel. Les points
d'inflexion sont réglés dans les paramètres 423 à
428 Tension/fréquence.
N.B. !
Noter que toute modification du réglage des
paramètres de la plaque signalétique 102 à
106 modifie automatiquement les paramètres 108
Résistance du stator et 109 Réactance du stator.
102 Puissance du moteur P 102
(PUISSANCE MOTEUR)
Valeur:
0,25 à 11 kW
Fonction:
Ce paramètre permet de régler la puissance [kW]
P correspondant à la puissance indiquée sur la
M,N
plaque signalétique du moteur. Une valeur nominale
[kW] P dépendant du type d'appareil est définie
M,N
en usine.
Description du choix:
Choisir une valeur correspondant à la plaque sig-
nalétique du moteur. Une puissance inférieure et
une puissance supérieure au réglage d'usine sont
proposées.
103 Tension du moteur U
103
(TENSION MOTEUR)
Valeur:
Pour appareils 200 V : 50 à 999 V
Pour appareils 400 V : 50 à 999 V
= Réglage d'usine. Texte entre () = texte affiché . L'option [] = est celle utilisé e lors des communications transitant par le port série.
MG.28.A5.04 - VLT est une marque déposée Danfoss
M,N
Selon l'appareil
M,N
230 V
400 V
®
VLT Série 2800
Fonction:
Ce paramètre permet de sélectionner la tension
nominale U du moteur correspondant au
M,N
branchement en étoile Y ou en triangle
Description du choix:
Choisir une valeur correspondant à la plaque sig-
nalétique du moteur, quelle que soit la tension
secteur du variateur de vitesse.
104 Fréquence du moteur f
104
(FREQUENCE MOTEUR)
Valeur:
24 à 1000 Hz
Fonction:
Ce paramètre permet de sélectionner la fréquence
nominale f du moteur.
M,N
Description du choix:
Choisir une valeur correspondant à la plaque sig-
nalétique du moteur.
105 Intensité du moteur I
105
(COURANT MOTEUR)
Valeur:
0,01 à I
MAX
Fonction:
Le variateur de vitesse reprend l'intensité nominale
I du moteur pour calculer, entre autres, le couple
M,N
et la protection thermique du moteur.
Description du choix:
Choisir une valeur correspondant à la plaque sig-
nalétique du moteur. Régler l'intensité du moteur
I en tenant compte du branchement du moteur en
M,N
1
étoile Y ou en triangle .
106 Vitesse nominale du moteur
106
(VITESSE MOTEUR)
Valeur:
100 à f x 60 (max. 60000 tr/mn)
M,N
Dépend du paramètre 102 Puissance du moteur,
P
M,N
Fonction:
Sélectionner la valeur correspondant à la vitesse
nominale n du moteur indiquée sur la plaque sig-
M,N
nalétique.
1
.
M,N
50 Hz
M,N
Dépend du moteur choisi
